设计高频电路用电路板有许多注意事项，尤其是GHz等级的高频电路，更需要注意各电子组件pad与印刷pattern的长度对电路特性所造成的影响。最近几年高频电路与数字电路共享相同电路板，构成所谓的混载电路系统似乎有增加的趋势，类似如此的设计经常会造成数字电路动作时，高频电路却发生动作不稳定等现象，其中原因之一是数字电路产生的噪讯，影响高频电路正常动作所致。为了避免上述问题除了设法分割两电路block之外，设计电路板之前充分检讨设计构想，才是根本应有的手法，基本上设计高频电路用电路板必需掌握下列三大原则:

• 高质感。
• 不可取巧。
• 不可仓促抢时间。

设计高频电路板的基本常识

(a)印刷pattern的长度会影响电路特性。

尤其是传输速度为GHz高速数字电路的传输线路，通常会使用strip line，同时藉由调整配线长度补正传输延迟时间，其实这也意味着电子组件的设置位置对电路特性具有绝对性的影响。

(b)Ground作大better。

铜箔面整体设置ground层，而连接via的better ground则是高频电路板与高速数字电路板共同的特征，此外高频电路板最忌讳使用幅宽细窄的印刷pattern描绘ground。

(c)电子组件的ground端子，以最短的长度与电路板的ground连接。

具体方法是在电子组件的ground端子pad附近设置via，使电子组件能以最短的长度与电路板的ground连接。

(d)信号线作短配线设计。

不可任意加大配线长度，尽量缩短配线长度。

(e)减少电路之间的结合。

尤其是filter与amplifier输出入之间作电路分割非常重要，它相当于audio电路的cross talk对策。

高频电路板的设计步骤

• 根据外框尺寸的限制，决定电路板的大小。
• 制作印刷电路板外形，与library的data。
• 决定高频电路单元与信号处理单元的封装位置。

  基本上高频电路单元与模拟/数字信号处理单元必需分开封装，分割方式有两种分别如下:

  (a).将电路板正面与反面的的高频电路单元与数字信号处理单元分开，主要原因是数字电路的噪讯很容易流入高频电路单元，高频电路单元的背面设置数字电路时，必需避免两者的封装在相同角落上。

  (b).将电路板对分成高频电路单元与数字信号处理单元各占一半的场合，高频电路单元的控制信号线回绕长度如果过过长时，很容易受到数字电路噪讯的影响

• 电路板设置电子组件。

  组件设置作业对设计高频电路板而言具有决定性的影响，尤其是包含ground via与连接via的面积，以及如何确保电子组件之间的space等设计非常的重要，例如电子组件之间的space设计不当的话，将招致无法设置ground via，以及无法连接via等严重后果，也就是说电子组件的配置是否适宜，会使高频电路的性能产生重大变化。

• 设计配线

  除了印刷pattern的配线之外，同时还需要调整line的阻抗(impedance)，并设置ground via。

• 检查配线

  完成电路板data之后必需检查设计规范(rule)，尤其是检查print out的配线是否有任何设计上的疏失，如果电路板有正、反面辨识上的需求时，可提出数据数据要求厂商制作。

设计高频电路板的四大要诀

(一)利用印刷pattern取代被动电子组件的功能

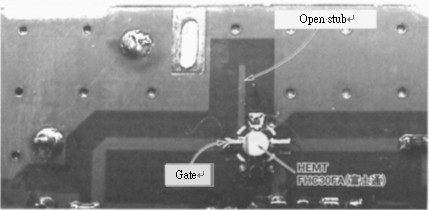

照片1是1.5GHz RF增幅器电路板封装后的外观；

照片1 高频电路板利用印刷pattern，取代被动电子组件设计实例

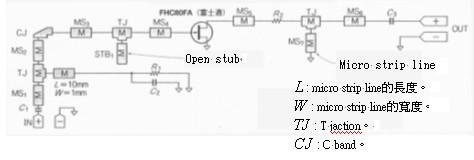

图1是RF增幅器的电路layout图。

图1 照片1的1.5GHz RF增幅器电路图

该电路的噪讯值为0.6～0.7dB，电路板中央部位附近设有富士通编号为FHC30 FA的HEMT(High Electron Mobility Transistor)电子组件。图1中的MS组件是表示micro strip，由于电容与线圈的功能可利用micro strip实现，因此该电路并未使用被动电子组件。例如照片1之中与HEMT gate垂直延伸的印刷pattern (简称为open stub)，就可发挥电容的功能。此外基于增幅器的稳定性必需取得等化，因此input电路整合ГOPT (NF最小点)，output电路的阻抗(impedance)则作50Ω的设计整合。由于整合用的device也是用印刷pattern形成，所以实际设计电路板时必需将长度与宽度作严谨的配合。

(二)电子组件沿着信号传输方向排列，降低配线长度

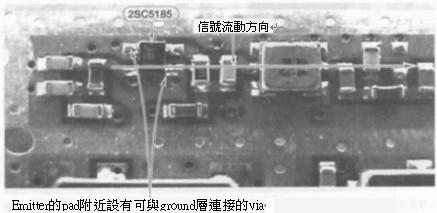

照片2是800MHz RF增幅器电路板封装后的外观；

照片2 电子组件沿着信号传输方向排列，降低配线长度的设计实例

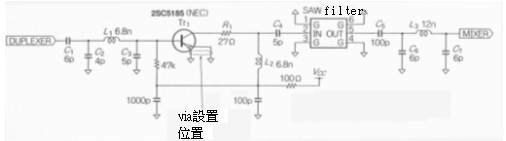

图2是RF增幅器的电路layout图。

图2 照片2的800MHz RF增幅器电路图

图2中的低噪讯Transistor电子组件使用NEC的2SC5185，由可知照片2电子组件沿着信号传输方向排列，藉此降低配线长度。

(三)Emitter 端子附近设置ground via

如照片2所示高频Transistor组件2SC5185两个Emitter具有四只脚(pin)，由照片可看见Emitter端子，pad的附近设有ground via，此种结构一般称为mini mo del type。如果via远离pad，增幅器的特性就会产生巨大变化，严重时甚至无法获得模拟分析预期的等化与阻抗(impedance)特性。从Emitter端子到via的配线，可因micro strip line的结构而产生组件特性，有关它的影响力将在后述章节中会以模拟分析方式深入探讨。总而言之在高频电路板，电子组件ground的处理非常重要。

(四)发热电子组件可利用ground面与金属框体散热

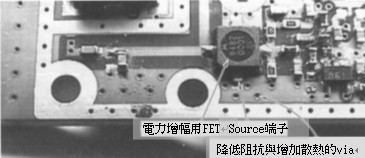

照片3是800MHz RF送信机后段电路板封装后的外观。

照片3 800MHz RF送信机后段，电路板增加散热用via的设计实例

由照片可看见FET的source端子附近设有许多与ground层连接的via，这些via除了可以用低阻抗与ground层连接之外，还可将高频电路的送信单元产生的热能排除进而获得散热效果。这种散热方法尤其是对不易将发热组件的热能排除时，可透过电路板的ground铜箔面，将热能导至金属筐体协助散热，如果祇是为了散热，铜箔必需有70～100μm的厚度才能发挥预期的散热效果，因此电路板上的铜箔被视为有效的散热对策之一。
