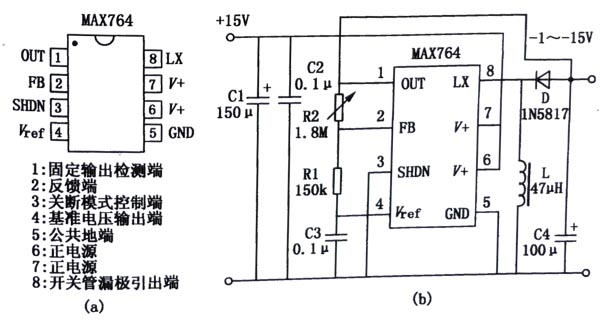

MAX764是一种高效率、低功耗、输出可调式直流电源变换器，它采用电流控制型脉频调制器(PFM)，并兼有脉宽调制器(PWM)的点。在MAX764电路内部设有开关管、控制电路。当开关管导通时，电流通过电感L，L两端产生自感电压，极性为上正下负，此时二极管D截止；当开关管截止时，L两端的自感电压极性为上负下正，二极管D变为导通，这样就形成了极性与输入电压相反的输出电压。输入电压即使在3～16v之间变动，输出电压也可固定为一5V，还可设置成-l～-15V可调。最大输出电流为250mA，效率达80％以上，静态电流为120uA，关断状态5uA。MAX764的封装为DIP8，外形及管脚见图8-5-3(a)，具体的DC／DC变换电路见图8-5-3(b)。输出电压Vo=-VREF×(R2／R1)。VREF为片内基准电压，VREF=1．5V。
