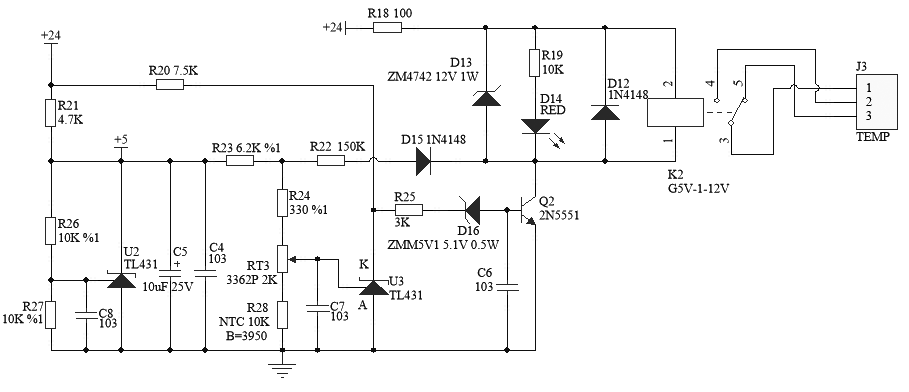

这是一款高温报警电路，采用B值为3950的NTC热敏电阻，U2组成5V电源电路。R23，R24，RT3，R28，U3组成检测电路，其中U3用作比较器，根据TL431的工作原理，当U3参考端低于2.5V时报警。RT3用来设定温度，RT3处于中间点时，上半部分电阻为6.2K+330+1K约为7.5K，下半电阻为RT3的一半1K，加上R28，因此R28阻值约为6.5K，当R28低于此值是报警。查询热敏电阻阻值表，当温度为35℃时阻值为6.5K。在35℃左右，热敏电阻每℃的阻值变化约为200Ω，而RT3每个刻度约为200Ω，通过调整RT3刻度，可以设定报警温度，从中间点顺时针增加1℃，逆时针减小1℃。这样在实际产品中，可以做到精准调节。

当报警触发后通过D15，R22减小参考端的电流，本质上改变了U3的参考端电压。因此报警恢复需要R28的电阻高于触发报警时的电阻。这就产生了一个回差，避免电路波动重复触发报警，本电路产生约0.5℃的回差，通过调整R22可以改变回差大小。

本电路设计主要用于35℃后报警，因此35℃以后报警会更加精确。其它区间要重新选择R23，R24，RT3。
