采用2051设计的无线防盗报警器

2012-09-16

本站向网友介绍无线防盗报警系统中主机的制作，采用了AT89C2051单片机作为中央处理芯片，使得该系统的功能扩展比较方便，对于整个系统如需改变某种设置，只要更改相应的软件即可。对学习单片机有很大的帮助。

一、硬件设计

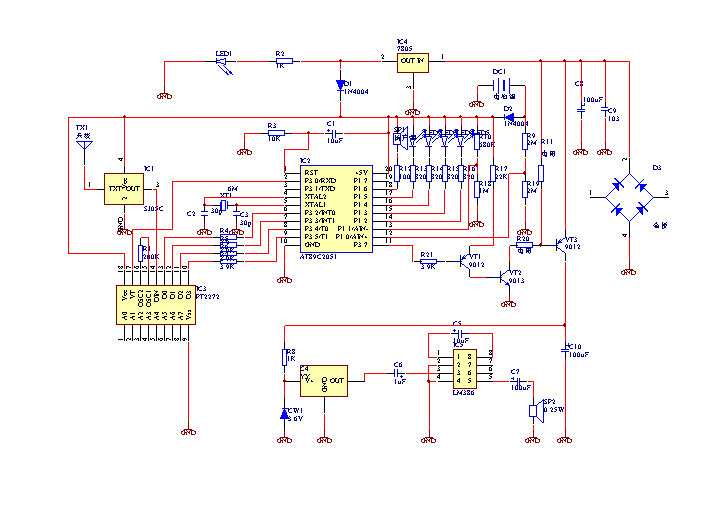

电路原理图如下图所示，主要由无线接收、数据解码、数据处理、报警电路、输出显示、断电报警和电源电路组成。整机接收频率315M，数据解码采用市面上用得较多的PT2272专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声，另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况，当市电断电后，能发出嘟嘟的报警声，提配使用者注意，外供电已被切断，若为不法分子破坏所致，可提早进行防范。

二、软件设计

该报警器的软件设计较为简单，有兴趣的网友可根据自己的实际需要进行相应功能的开发，这里把基本的程序列出来，供需要的网友参考。



ORG 0000H
CLR P1.6
CLR P1.2
ACALL DYS
SETB P1.6
ACALL YS
SETB P1.2
CLR P1.3
CLR P1.6
ACALL DYS
SETB P1.6
ACALL YS
SETB P1.3
CLR P1.4
CLR P1.6
ACALL DYS
SETB P1.6
ACALL YS
SETB P1.4
CLR P1.5
CLR P1.6
ACALL DYS
SETB P1.6
ACALL YS
MOV P1, #0FFH
MOV P3, #0FFH
AGARN: MOV R6, #34H
JB P3.6, TINDIAN ;检查是否停电
JNB P3.0, AGARN ;是否有有效无线信号输入
ACALL DYS
JNB P3.0, AGARN
MOV A, P3 ;读入无线信号值
ANL A, #3CH ;0011,1100
CJNE A,#20H, XH ;20H=00(10,00)00 B
;撤防程序
CLR P3.1 ;
CLR P1.6 ;撤防成功响应
CLR P1.4 ;指示灯
CLR P1.5 ;
SETB P3.7 ;
ACALL YS ;
SETB P1.6 ;
AJMP AGARN ;
XH: CJNE A,#30H, ONE ;判断是否为布防信号
SETB P3.1 ;
CLR P1.6 ;布防成功响应
SETB P1.4 ;指示灯
SETB P1.5 ;
SETB P3.7 ;
ACALL YS ;
SETB P1.6 ;
AJMP AGARN ;
ONE: JNB P3.1, AGARN ;
CJNE A,#4H, TWO ;1H=00(00,01)00B
MOV P1, #0FBH ;
AJMP BJ ;
TWO: CJNE A,#8H, THREE ;2H= 00(00,10)00B
MOV P1, #0F7H ;
AJMP BJ ;
THREE: CJNE A,#0CH, FOUR ;3H=00(00,11)00B
MOV P1, #0EFH ;
AJMP BJ ;
FOUR: CJNE A,#10H, FIVE ;00(01,00)00B
MOV P1, #0DFH
AJMP BJ
FIVE: NOP
NOP
NOP
AJMP AGARN
BJ: CLR P3.7 ;启动报警信号
ACALL YS ;延时34秒
JB P3.0, AGARN
DJNZ R6, BJ
SETB P3.7 ;关闭报警信号
AJMP AGARN
TINDIAN: MOV P1, #0FFH ;停电程序
CLR P1.6
CLR P1.5
ACALL YS
SETB P1.6
SETB P1.5
ACALL YS
CLR P1.6
CLR P1.5
ACALL YS
SETB P1.6
SETB P1.5
ACALL YS
AJMP AGARN
DYS: MOV R0, #14H
L1: MOV R1, #0F1H
L2: NOP
NOP
NOP
DJNZ R1, L2
DJNZ R0, L1
RET
YS: MOV R0, 0FFH
L3: MOV R1, 0F1H
L4: NOP
NOP
NOP
DJNZ R1, L4 ;
DJNZ R0, L3 ;
RET
END

这款无线报警主机对任何发射频率为315M，编码采用PT2262的无线探头都可适用，如无线人体探测器，无线门磁传感器、无线微波探测器等，由于实际使用的环境不同，所需主机与之相配套的设置也不同，网友可以根据自己的发辉，通过编写不同的软件，从而实现不同的功能，这里不再详述。
