功能：LED16*16点阵滚动显示

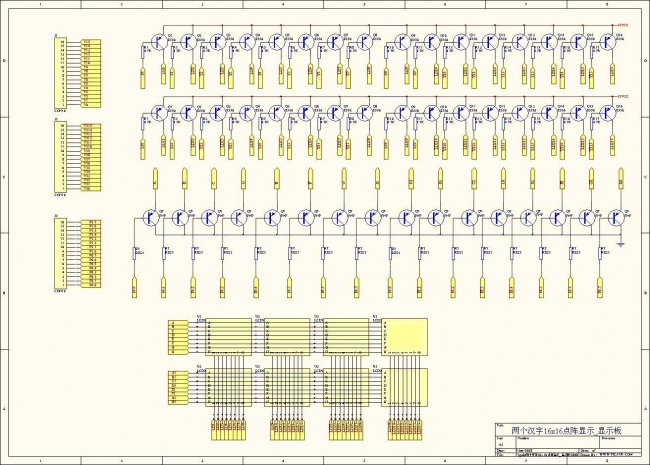

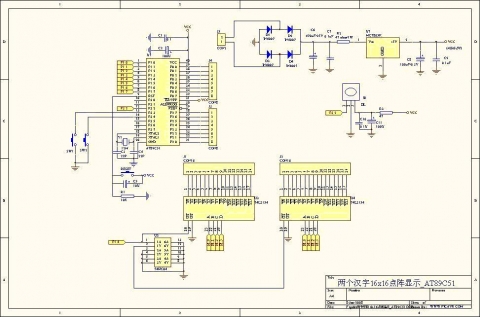

说明：74LS164用作发送数据，P0,P2口用来列选
看本程序最好的工具最好旁边有标号和语法着色，推荐keil或UltraEdit
懒人提示：要改成自己所要的显示内容，要怎么改？
1.要改显示内容改第23~92行代码，还有第119行代码，具体改法见下面注释
2.要改滚动速度改第102行代码
*/
/*头文件*/
#include <reg52.h>
#include <intrins.h>

/*宏定义*/
#define uchar unsigned char
#define uint  unsigned int

/*函数声明*/
void delay(void);

/*全局变量*/
uint lie; //列选标志
/** 字模:反显，纵向取模，开头和结尾均加入32个0xFF，用于改善屏滚动显示时循环的连贯性   **/
/** 杭州市公交公司K316路,开往武林广场,发车时间20:30,欢迎大家乘坐！  --  **  宋体, 12  **/
/** 当前所选字体下一个汉字对应的点阵为:  宽度x高度=496x16,  调整后为: 496x16          **/
uchar code text[1056] = {  //这里的数据为你要显示的内容的数据量+64（前后各32个0xff)
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    //改显示内容以上两行别改
    0xEF, 0xDF, 0xEF, 0x3F, 0xE8, 0xFF, 0x00, 0x00, 0xED, 0xFF, 0xFE, 0xFD, 0xEF, 0xF3, 0xEC, 0x0F,
    0x6D, 0xFF, 0x8D, 0xFF, 0xED, 0xFF, 0xEC, 0x03, 0xEF, 0xFD, 0xEF, 0xFD, 0xEF, 0xE1, 0xFF, 0xFF,
    0xFF, 0x7F, 0xF8, 0xFE, 0xFF, 0xF9, 0xFF, 0xE7, 0x00, 0x1F, 0xFB, 0xFF, 0xFC, 0xFF, 0xFF, 0xFF,
    0x80, 0x01, 0xF7, 0xFF, 0xF9, 0xFF, 0xFE, 0x7F, 0xFF, 0xFF, 0x00, 0x00, 0xFF, 0xFF, 0xFF, 0xFF,
    0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xD8, 0x03, 0xDB, 0xFF, 0xDB, 0xFF, 0x5B, 0xFF, 0x80, 0x00,
    0xDB, 0xFF, 0xDB, 0xFF, 0xDB, 0xF7, 0xDB, 0xFB, 0xD8, 0x07, 0xDF, 0xFF, 0xDF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0x7F, 0xFE, 0xFB, 0xFD, 0xF1, 0xF3, 0xEB, 0x8F, 0xDB, 0xDE, 0x3B, 0xFF, 0x73,
    0xFF, 0xF7, 0x8F, 0xF7, 0xF7, 0xD7, 0xF9, 0xE1, 0xFC, 0xF3, 0xFE, 0x7F, 0xFE, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xEF, 0xFE, 0xEE, 0xFE, 0xED, 0xFD, 0xE3, 0x7D, 0xEB, 0xBB, 0x6F, 0xD7, 0x8F, 0xE7,
    0xCF, 0xCF, 0xEF, 0x97, 0xE6, 0x3B, 0xEB, 0x79, 0xE9, 0xFC, 0xED, 0xFD, 0xEF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0x7F, 0xFE, 0xFB, 0xFD, 0xF1, 0xF3, 0xEB, 0x8F, 0xDB, 0xDE, 0x3B, 0xFF, 0x73,
    0xFF, 0xF7, 0x8F, 0xF7, 0xF7, 0xD7, 0xF9, 0xE1, 0xFC, 0xF3, 0xFE, 0x7F, 0xFE, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF7, 0xFF, 0xB6, 0x07, 0xB6, 0xDF, 0xB6, 0xDF, 0xB6, 0xDF, 0xB6, 0xDF, 0xB6, 0xDF,
    0xB6, 0xDF, 0xB6, 0x0F, 0xB7, 0xFF, 0xBF, 0xFB, 0xBF, 0xFD, 0x80, 0x03, 0xFF, 0xFF, 0xFF, 0xFF,
    0xEF, 0xFB, 0xE0, 0x03, 0xEE, 0xFB, 0xFC, 0x7F, 0xEB, 0x9B, 0xE7, 0xE3, 0xEF, 0xFB, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF3, 0xE7, 0xEF, 0xFB, 0xEE, 0xFB, 0xEE, 0xFB, 0xED, 0x77, 0xF3, 0x8F, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF7, 0xFB, 0xF7, 0xFB, 0xE0, 0x03, 0xFF, 0xFB, 0xFF, 0xFB, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF8, 0x0F, 0xF7, 0x77, 0xEE, 0xFB, 0xEE, 0xFB, 0xE7, 0x77, 0xFF, 0x8F, 0xFF, 0xFF,
    0xFF, 0xFB, 0x81, 0x03, 0xBB, 0xFB, 0xB8, 0x07, 0x83, 0x77, 0xFB, 0x77, 0xF7, 0xBF, 0xEF, 0x01,
    0x0F, 0x3B, 0xD2, 0xBB, 0xDD, 0xBB, 0xDA, 0xBB, 0xC6, 0x81, 0xDF, 0x3F, 0xFF, 0x7F, 0xFF, 0xFF,
    0xFF, 0xFE, 0xFF, 0xF2, 0xFF, 0xF1, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFD, 0xFF, 0xBD, 0xFD, 0xBD, 0xFB, 0xBD, 0xF7, 0xBD, 0xCF, 0x80, 0x3F, 0xBD, 0xFF, 0xBD, 0xFF,
    0xBD, 0xFF, 0xBD, 0xFF, 0x80, 0x01, 0xBD, 0xFF, 0xBD, 0xFF, 0xBD, 0xFF, 0xBD, 0xFF, 0xFF, 0xFF,
    0xFB, 0xBF, 0xF7, 0x7F, 0xEE, 0xFF, 0x10, 0x00, 0xBB, 0xFF, 0xEF, 0xFD, 0xEF, 0x7D, 0xEF, 0x7D,
    0x6F, 0x7D, 0x80, 0x01, 0xAF, 0x7D, 0xEF, 0x7D, 0xEF, 0x7D, 0xEF, 0x7D, 0xEF, 0xFD, 0xFF, 0xFF,
    0xF7, 0xFD, 0xF7, 0xFD, 0xD7, 0x01, 0xD7, 0xFB, 0xD7, 0xFB, 0xD4, 0x07, 0xD7, 0x77, 0xD7, 0x77,
    0xF7, 0x7F, 0x01, 0xFF, 0xF6, 0x1F, 0xB7, 0xE7, 0xD7, 0xFB, 0xF7, 0xFD, 0xF7, 0xF0, 0xFF, 0xFF,
    0xF7, 0xEF, 0xF7, 0x9F, 0xF6, 0x7F, 0x00, 0x00, 0xF6, 0xFF, 0xF7, 0x37, 0xFF, 0xEF, 0xF7, 0xDF,
    0xF7, 0x3F, 0xF4, 0xFF, 0x00, 0x00, 0xF6, 0x7F, 0xF7, 0x9F, 0xF7, 0xE7, 0xF7, 0xEF, 0xFF, 0xFF,
    0xFF, 0xFD, 0xFF, 0xF3, 0xC0, 0x0F, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0x5F, 0xFF,
    0x9F, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xDF, 0xFF, 0xFF, 0xFF,
    0xF7, 0xEF, 0xF7, 0xE7, 0xF7, 0xEF, 0x00, 0x1F, 0xF7, 0xDF, 0xF7, 0xBF, 0xBF, 0xAD, 0xBD, 0xDB,
    0xB9, 0xB7, 0xB4, 0x6F, 0xAD, 0x9F, 0x9C, 0x7D, 0xBD, 0xFE, 0xF8, 0x01, 0xFD, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFE, 0xFF, 0xF2, 0xFF, 0xF1, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFD, 0xF7, 0xFB, 0x83, 0xF7, 0xF7, 0xEE, 0xF7, 0x1E, 0xF0, 0x7D, 0x06, 0x9D, 0xF6, 0xEB,
    0xF6, 0xF7, 0xB6, 0xEB, 0xD6, 0x1B, 0xC7, 0xFD, 0xF7, 0xFC, 0xF7, 0xFD, 0xF7, 0xFF, 0xFF, 0xFF,
    0xFF, 0xDF, 0xDF, 0xDF, 0xDE, 0xDF, 0xDC, 0xDF, 0xDA, 0xDF, 0xC6, 0xDF, 0x1E, 0xDF, 0xDE, 0xDF,
    0xD0, 0x00, 0xDE, 0xDF, 0xDE, 0xDF, 0xDE, 0xDF, 0xDE, 0xDF, 0xDE, 0xDF, 0xFF, 0xDF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xC0, 0x1F, 0xDD, 0xDF, 0xDD, 0xDF, 0xDD, 0xDF, 0xC0, 0x1F, 0xF7, 0xFF, 0xF6, 0xFF,
    0xF7, 0x3F, 0xF7, 0xFD, 0xF7, 0xFE, 0x00, 0x01, 0xF7, 0xFF, 0xF7, 0xFF, 0xF7, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xE0, 0x00, 0x7F, 0xFF, 0x9F, 0xFF, 0xFF, 0xFF, 0xF0, 0x1F, 0xB6, 0xDF, 0xB6, 0xDF,
    0xB6, 0xDF, 0xB6, 0xDF, 0xB0, 0x1F, 0xBF, 0xFD, 0xBF, 0xFE, 0x80, 0x01, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF1, 0xF3, 0xEF, 0xEB, 0xEF, 0xDB, 0xEF, 0xBB, 0xEE, 0x7B, 0xF1, 0xF3, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF8, 0x0F, 0xF7, 0xF7, 0xEF, 0xFB, 0xEF, 0xFB, 0xF7, 0xF7, 0xF8, 0x0F, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFC, 0xF3, 0xFC, 0xF3, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF3, 0xE7, 0xEF, 0xFB, 0xEE, 0xFB, 0xEE, 0xFB, 0xED, 0x77, 0xF3, 0x8F, 0xFF, 0xFF,
    0xFF, 0xFF, 0xF8, 0x0F, 0xF7, 0xF7, 0xEF, 0xFB, 0xEF, 0xFB, 0xF7, 0xF7, 0xF8, 0x0F, 0xFF, 0xFF,
    0xFF, 0xFE, 0xFF, 0xF2, 0xFF, 0xF1, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xD7, 0xFB, 0xDB, 0xF7, 0xDD, 0xCD, 0xDE, 0x3D, 0xD9, 0x3D, 0xC7, 0xCB, 0xFB, 0xFB, 0xE7, 0xF7,
    0x0F, 0xCF, 0xE8, 0x3F, 0xEF, 0x9F, 0xEF, 0xE7, 0xEB, 0xF3, 0xE7, 0xF9, 0xEF, 0xFB, 0xFF, 0xFF,
    0xFD, 0xFD, 0x7D, 0xFB, 0x8C, 0x07, 0xDF, 0xFB, 0xFF, 0xFD, 0xC0, 0x1D, 0xDF, 0xBD, 0xBF, 0x7D,
    0xBF, 0xFD, 0xC0, 0x05, 0xDF, 0xFD, 0xDF, 0xBD, 0xDF, 0xDD, 0xC0, 0x3D, 0xFF, 0xFD, 0xFF, 0xFF,
    0xFB, 0xFF, 0xFB, 0xFE, 0xFB, 0xFD, 0xFB, 0xFB, 0xFB, 0xF7, 0xFB, 0xCF, 0xFA, 0x3F, 0x01, 0xFF,
    0xFA, 0x7F, 0xFB, 0x9F, 0xFB, 0xEF, 0xFB, 0xF3, 0xFB, 0xF9, 0xFB, 0xFC, 0xFB, 0xFD, 0xFF, 0xFF,
    0xFF, 0xFF, 0xE7, 0x6B, 0xDF, 0x6B, 0xD7, 0x57, 0xD6, 0xD7, 0xD6, 0xAD, 0x54, 0x6E, 0x92, 0xDD,
    0xD7, 0x03, 0xD7, 0x9F, 0xD6, 0x6F, 0xDF, 0x6F, 0xD7, 0xF7, 0xCF, 0xF3, 0xDF, 0xF7, 0xFF, 0xFF,
    0xEF, 0xBB, 0xEB, 0xBB, 0xAB, 0x77, 0xAB, 0x77, 0xA0, 0x2F, 0xAF, 0xCF, 0xAF, 0x9F, 0x80, 0x01,
    0xAF, 0xBF, 0x6F, 0xDF, 0x60, 0x4F, 0x6D, 0x67, 0x6B, 0x73, 0xCB, 0x77, 0xEE, 0x7F, 0xFF, 0xFF,
    0xFF, 0x7D, 0xFE, 0xFD, 0xF9, 0xDD, 0xC7, 0xDD, 0xFB, 0xDD, 0xFC, 0xDD, 0xFF, 0xDD, 0x00, 0x01,
    0xFF, 0x5D, 0xFE, 0xDD, 0xFD, 0xDD, 0xC3, 0xDD, 0xFD, 0xDD, 0xFE, 0xFD, 0xFF, 0xFD, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xF0, 0x05, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
//改显示内容以下两行别改
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
    0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF
};

/*主函数*/
void main()
{
    uchar i, j;
    uint m = 0; //m是从字模数组里向后取数据时的计数器，用以改变显示文字的内容，及滚动显示效果
    SCON = 0;

//初始化串口为工作方式0（同步通信方式，TxD输出同步脉冲）
    lie = 0x7fff; //列选标志初始化
    while (1) {
        //重复循环显示
        for (j = 0; j < 10; j++) { //j用来控制屏上1帧显示内容停留的时间，即用来控制滚动速度
            for (i = 1; i <= 31; i += 2) {
                P0 = 0xff; //先关显示，以免164内数据移动过程中在屏上产生不良影响，大家可以把这两句去掉比较下显示效果
                P2 = 0xff;
                SBUF = text[i + m]; //从串口发送字模数据（为什么要先发后一个数据，看下电路应该会明白吧：）
                while (TI == 0);
                //等待发送完毕
                TI = 0;
                SBUF = text[i + m - 1]; //从串口发送数据，补全整一列数据
                while (TI == 0);
                TI = 0;
                P0 = lie % 256; //选中要显示的那列，同时等于打开了那列的显示
                P2 = lie / 256;
                delay();
                //延时，等待一段时间，让这列显示的内容在人眼内产生“视觉暂留”现象，略知生理的人应该都知道吧。
                lie = _iror_(lie, 1);
                //列选标志移位，准备用来选中下一列
            }
        }//返回显示下一列，直到16列都显示完成
        m += 2; //显示内容向后移一列
        if (m > 1024) { //这个数据为你的字模数组的大小-32，我的是1056-32=1024
            m = 0;
        }
    }
}

/*延时子程序*/
void delay()
{
    uint n;
    for (n = 0; n < 90; n++)
    {;}
}
