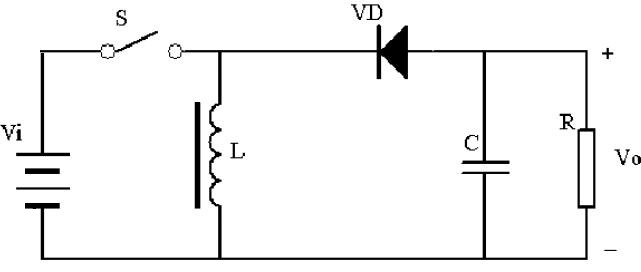

升压变换器原理图如图2所示，当开关闭合时，输入电压加在电感上，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton。 当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：（Vo- Vi）*Toff。 当开关闭合与开关断开的状态达到平衡时，（Vi）*Ton=（Vo- Vi）*Toff，由于占空比D<1，所以Vi 图2 升压变换器原理图 升 降压变换器、入出极性相反原理如图3, 当开关闭合时，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton；当开关断开时，电感削磁，电感减少的磁通为：（Vo）*Toff。当开 关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，（Vi）*Ton=（Vo）*Toff，根据Ton比Toff值不同，可能Vi< Vo，也可能Vi>Vo。 升 图3 升降压变换器原理图
