直流电压升压降压变换原理
2012-09-26

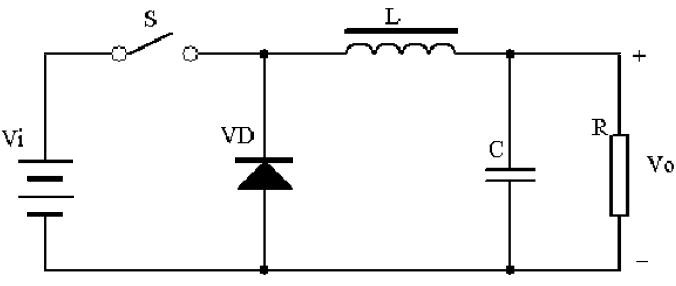

DC-DC是英语直流变直流的缩写,所以DC-DC电路是某直流电源转变为不同电压值的电路。DC-DC是开关电源技术的一个分支,开关电源技术包括AC-DC、DC-DC两ff个分支。DC-DC电路按功能分为: 升压变换器:将低电压变换为高电压的电路。 降压变换器:将高电压变换为低电压的电路。 反向器:将电压极性改变的电路,有正电源变负电源,负电源变正电源两类。 三个主要分支,当然应用时在同一电路中会有升压反向、降压升压等功能同时存在。 DC-DC变换器的基本电路有升压变换器、降压变换器、升降压变换器三种。 降压变换器原理图如图1所示,当开关闭合时,加在电感两端的电压为(Vi-Vo),此时电感由电压(Vi-Vo)励磁,电感增加的磁通为:(Vi-Vo)*Ton。 当开关断开时,由于输出电流的连续,二极管VD变为导通,电感削磁,电感减少的磁通为:(Vo)*Toff。 当开关闭合与开关断开的状态达到平衡时,(Vi-Vo)*Ton=(Vo)*Toff,由于占空比D<1,所以Vi>Vo,实现降压功能。 图1 降压变换器原理图

共 2 页   12下一页
