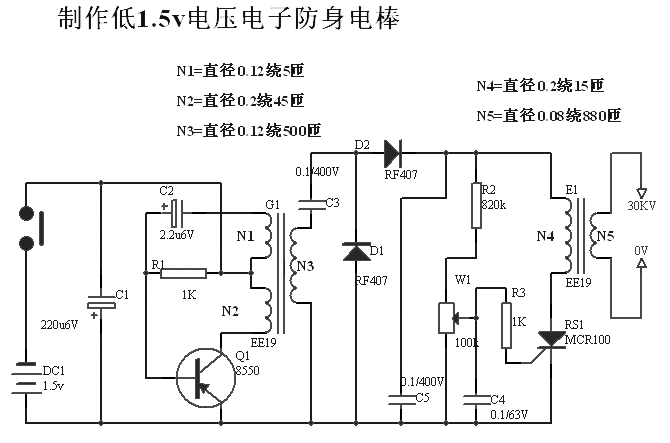

这是一种手持式低压电子防身电棒，且体积小、功耗低，一节五号电池作电源可以放电三千次，使用安全可靠（见图1-1）。晶体管BG组成一个振荡器，将1.5V直流电经T 1升压、D整流、C3储能后供可控硅自动放电回路。接通开关S后，C3两端的电压不断的升高，当电压升高至某一设定值时（一般在400V左右，由R3调定）。可控硅在R3的滑动臂上得到一可靠的触发电压，使可控硅SCR导通。从而C3上的电压就加在二次升压变压器T2的初级，在T2的次级感应出一万多伏的脉冲高压，使点火电极间产生3-4mm的电弧来完成防身放电。
