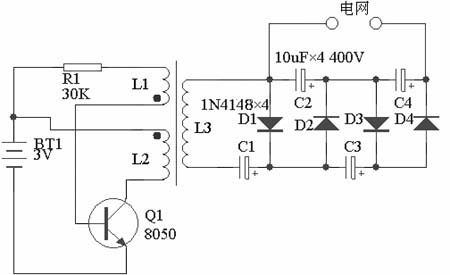

这是一款极为简单的电蚊拍电路，由两节五号电池供电。由Ｌ１，Ｌ２和Ｑ１组成自激振荡器，经变压器升压后，再倍压整流。得到约１５００Ｖ的高电压。

在制作时变压器可用开关电源变压器的铁芯和骨架，线圈重新绕制，Ｌ３用０．１ＭＭ的铜丝绕２０００匝，最好每层用绝缘纸隔开。Ｌ２用０．３ＭＭ的铜丝绕２０匝，Ｌ１用０．３ＭＭ的铜丝绕１０匝，Ｌ３在最里层。

由于使用了４倍压整流，所以很容易算出输出电压：３×１００×√ˉ２×４≈１６９２Ｖ，将此电压加到铁丝网上，一旦有蚊虫碰在上面，将被高压电击毕。

说明：如果图中的１０ＵＦ电容不好购买，可选用高压瓷片电容１ＫＶ　１０３。
