五天学会Protel99SE: 第二天 学会从SCH到PCB的转变
2013-03-29
电子人
第三课: 对PCB进行自动布线

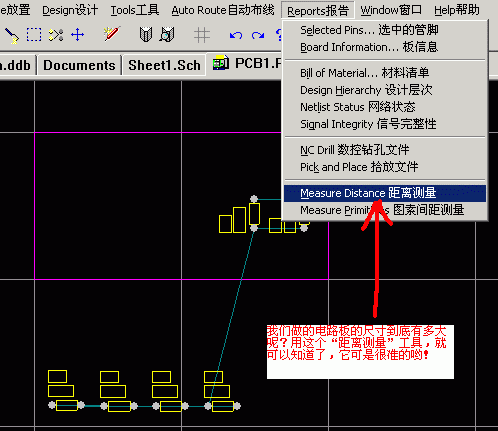

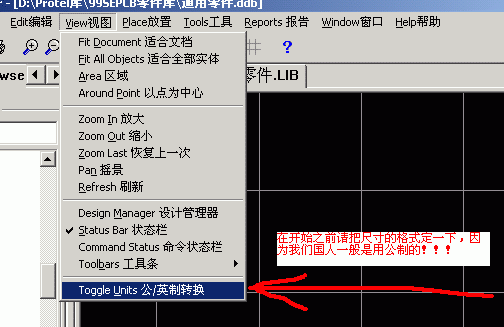

1.可以先看看尺寸是不是合适

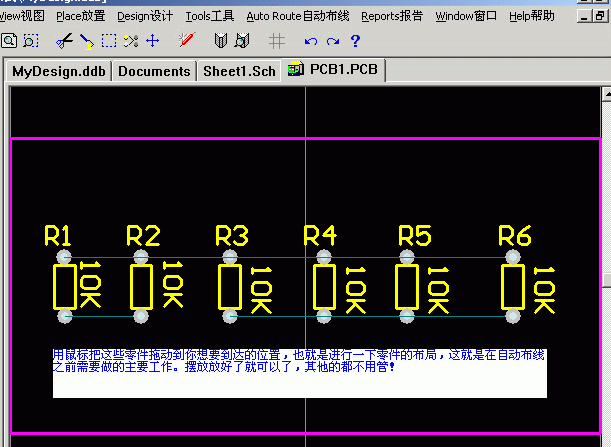

2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件

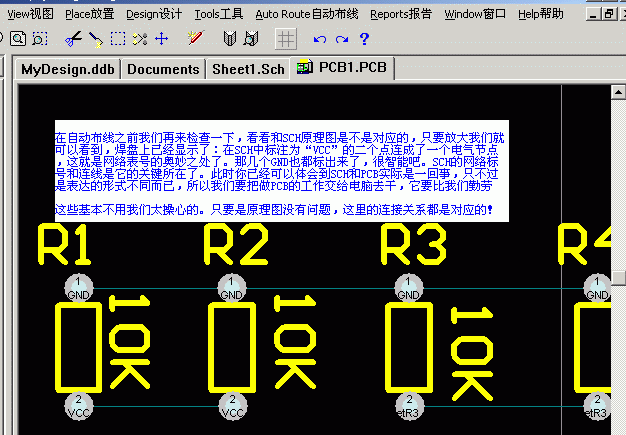

3.自动布线之前要校验一下，看看是不是有错误！

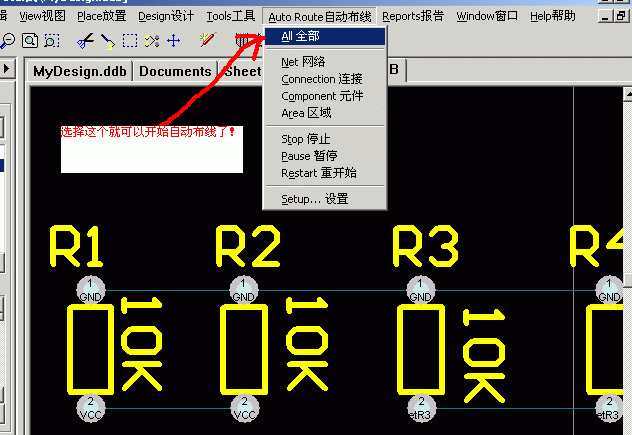

4.可以开始自动布线了

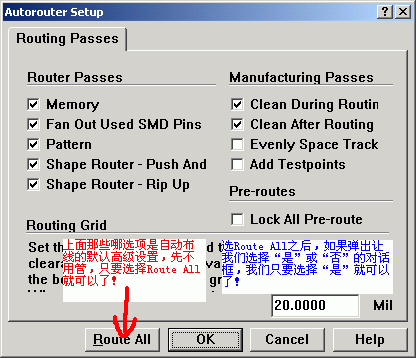

5.这是自动布线之前的最后一步

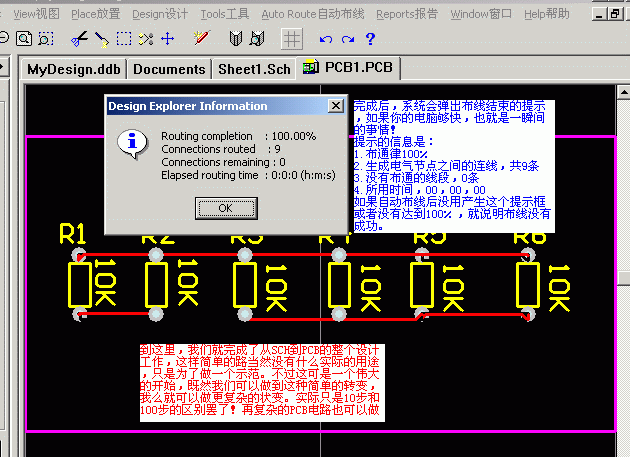

6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！
