Step 1

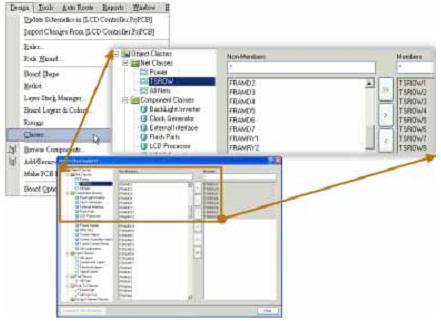

设定Protel DXP等线长的NET为一个NET群组(Net Classes)，我们设定TSROW1~8 为TSROW Classes：

Step 2

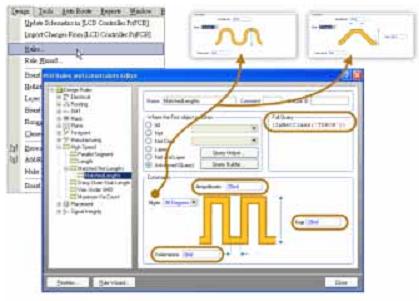

设定Design Rule，在High Speed项目中的Matched Net Lengths，指定TSROW Classes 为等线长及设定其他资料，如下图所示：

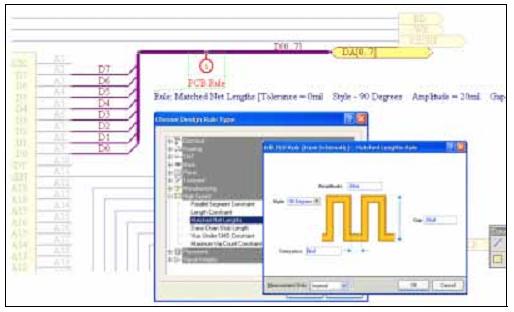

如果您在 Schematic 有设定 BUS 线及 Design Rule，则以上这两个步骤可省略，如下图所示：

Step 3

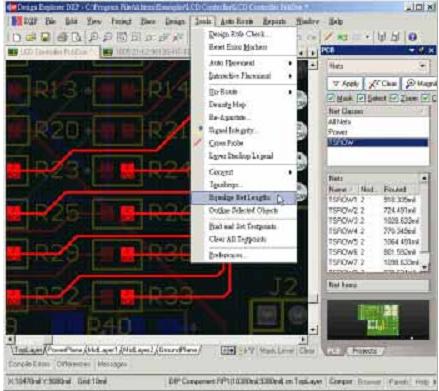

透过几个简单的设定步骤就可以开始实现自动等线长了，请选择下拉选单Tools 的Equalize Net Lengths，如下图所示：

Step 4

透过右边的Panel，我们可以很清楚的看到这几条走线长度的变化：

走线前走线后

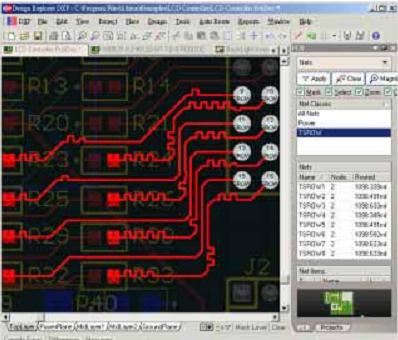

最后完成如下图所示：
