五天学会Protel99SE: 第二天 学会从SCH到PCB的转变
2013-03-29
电子人

第一课:建立一个PCB文件,并且添加自动布线所必需的封装库

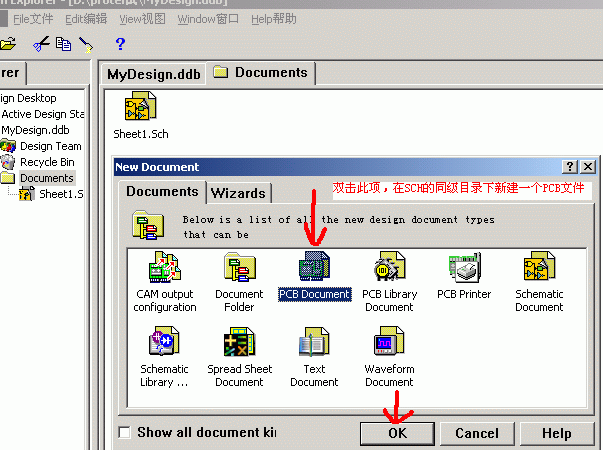

1.在Documents目录下新建一个*.PCB文件,这样做的目的是要让*.SCH和*.PCB在同一目录下

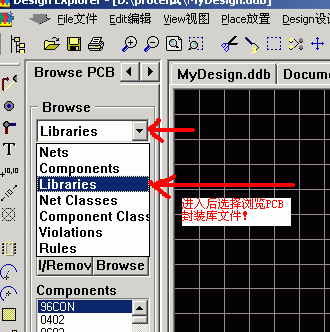

2.添加自动布线要用到的封装库

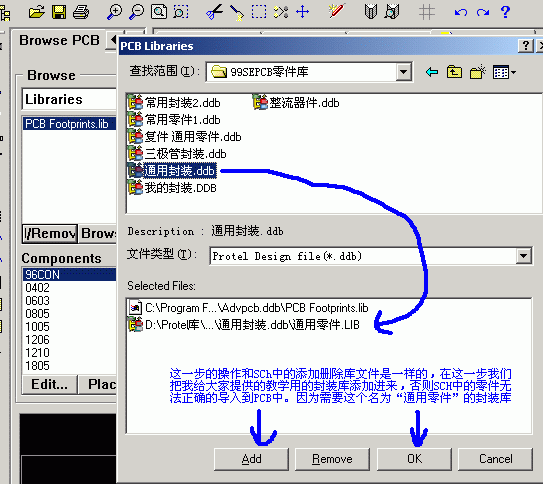

3.添加封装库

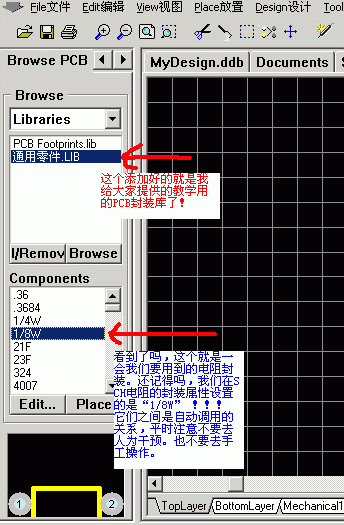

4.这是添加好后的效果

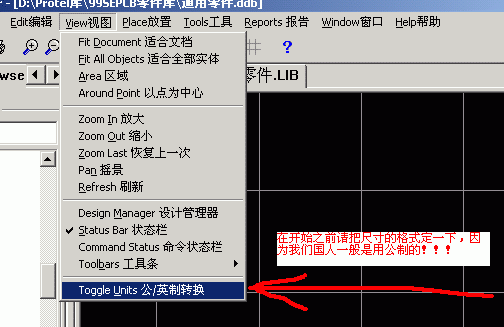

5.一定要把尺寸单位转换一下,英制实在是不爽

第二课:把前面的SCH文件变成PCB板

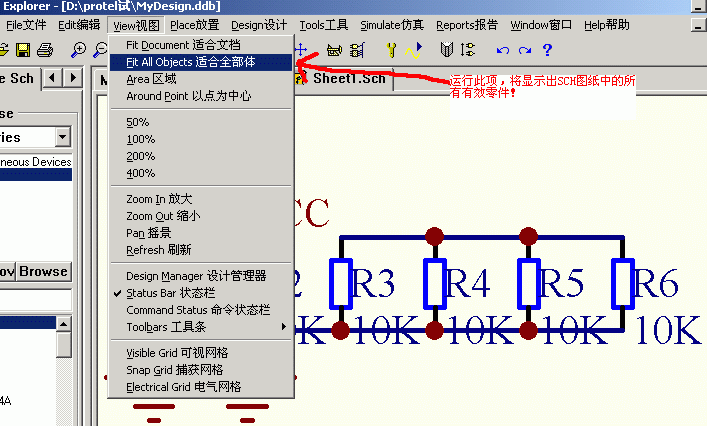

1.先看看SCH中都有什么零件

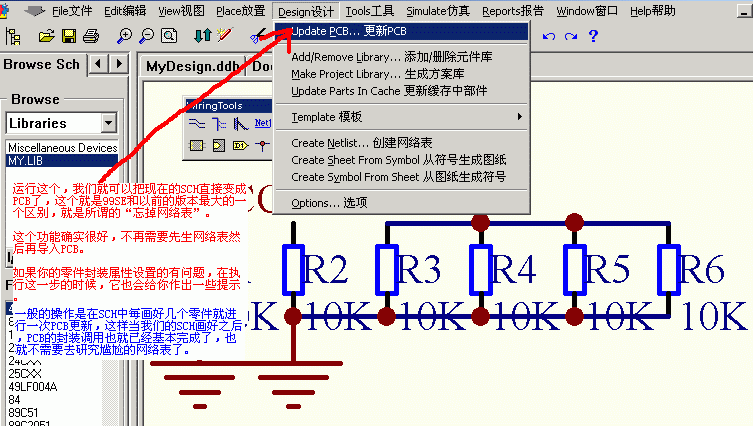

2.就是这个选项了,一个革命性的强大功能

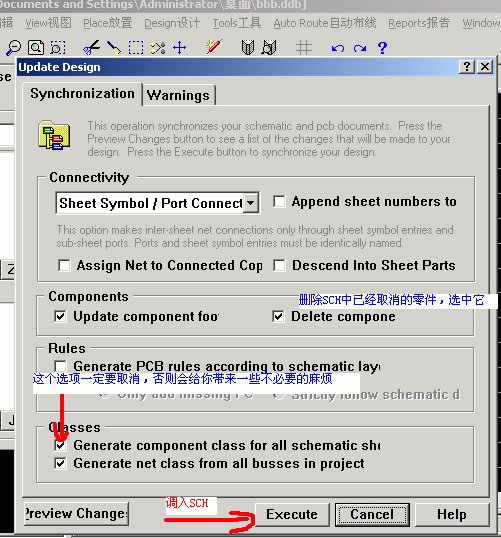

3.注意看一下中文注释

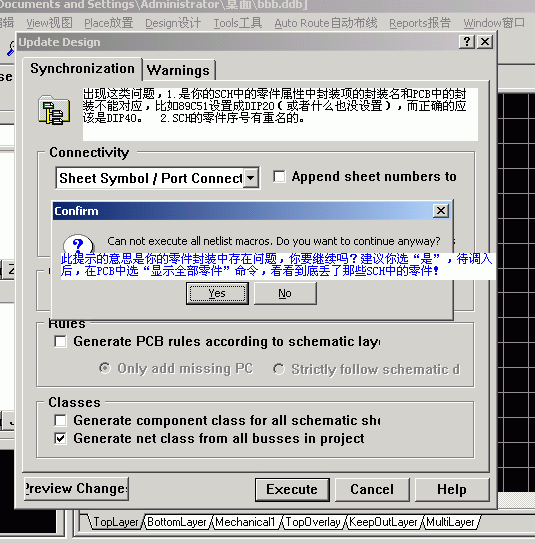

4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释

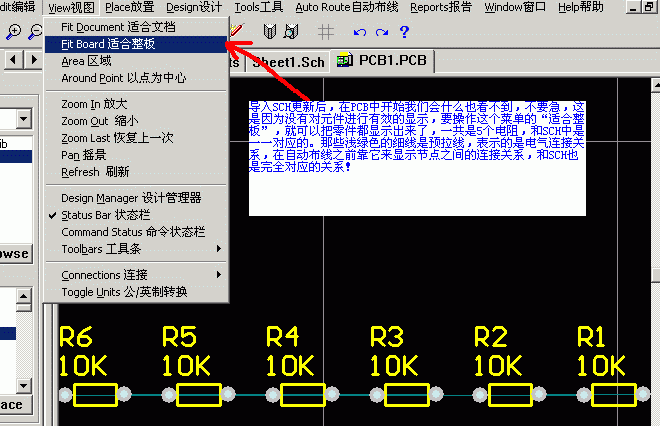

5.这是成功导入后的显示方面的一些技巧

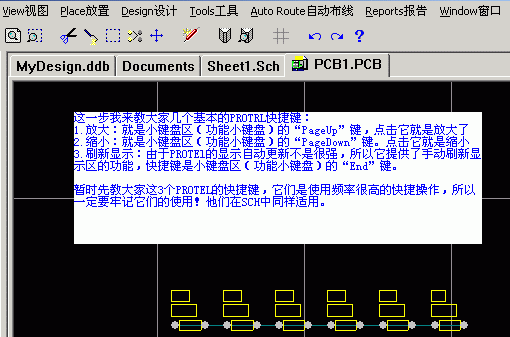

6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可

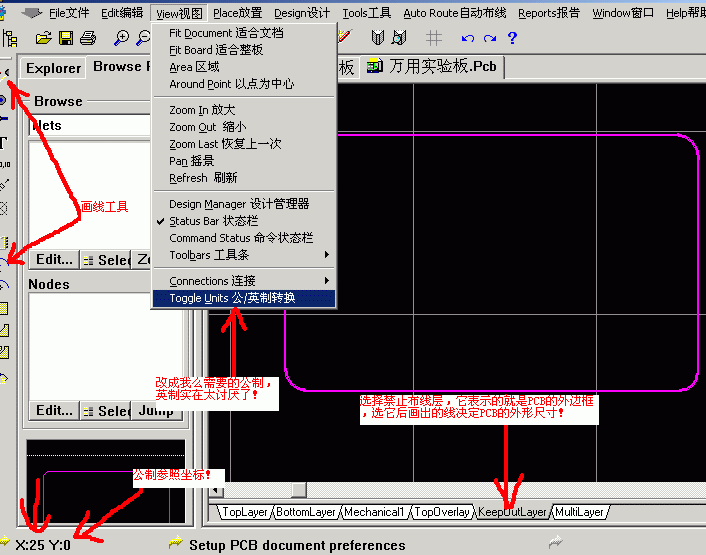

7.画一个PCB的外型框

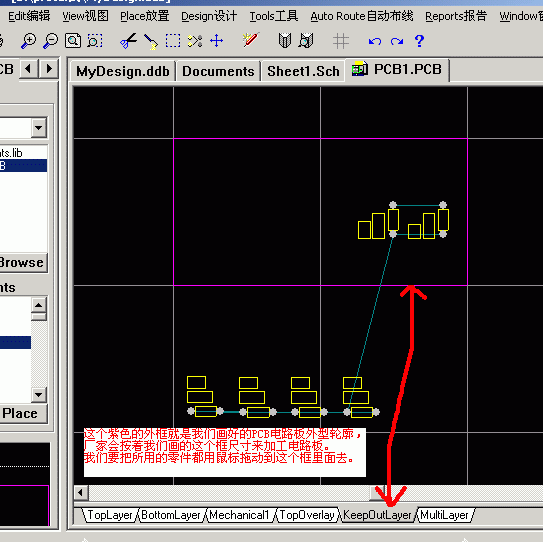

8.做一个自己要的外型框,然后把PCB零件封装移动到里面去

共 2 页   12下一页
