1.1 protel 99 se电路板设计步骤

一般而言，设计电路板最基本的过程可以分为三大步骤。

• 电路原理图的设计

  电路原理图的设计主要是protel 99 se的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。在这一过程中，要充分利用protel 99 se所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。

• 产生网络表

  网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。网络表可以从电路原理图中获得，也可从印制电路板中提取出来。

• 印制电路板的设计

  印制电路板的设计主要是针对protel 99 se的另外一个重要的部分PCB而言的，在这个过程中，我们借助protel 99 se提供的强大功能实现电路板的版面设计，完成高难度的等工作。

1.2 绘制简单电路图

1.2.1 原理图设计过程

原理图的设计可按下面过程来完成。

• 设计图纸大小

  首先要构思好零件图，设计好图纸大小。图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。

• 设置protel 99 se/Schematic设计环境

  包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。

• 旋转零件

  用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。

• 原理图布线

  利用protel 99 se/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。

• 调整线路

  将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。

• 报表输出

  通过protel 99 se/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。

• 文件保存及打印输出

  最后的步骤是文件保存及打印输出。

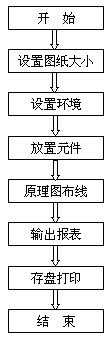

原理图的设计流程图如下图1-1所示。

图1－1原理图设计流程

1.2.2 新建一个设计库

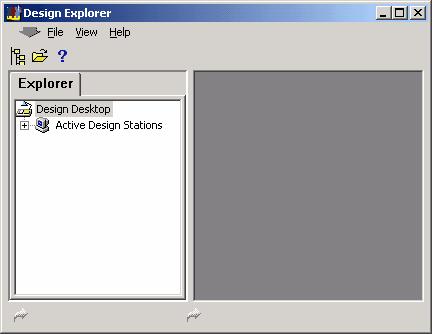

（1）启动Protel 99 se，出现以下启动界面，如图1－2所示。

图1－2　启动界面

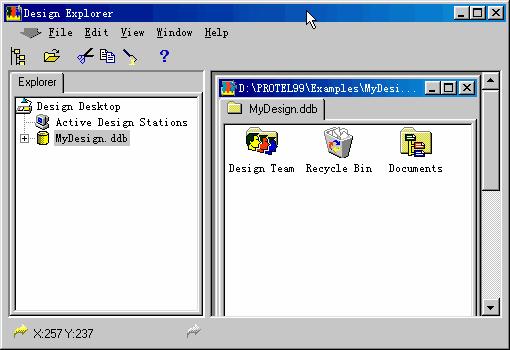

启动后出现的窗口如下图1-3所示。

图1－3　启动后的窗口

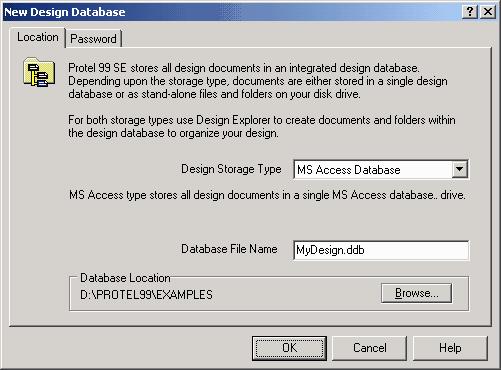

（2）选取菜单File/New来新建一个设计库，出现如下图1－4对话框。

Database File Name处可输入设计库存盘文件名，点击Browse...改变存盘目录。

图1－4　新建设计库对话框

如果您想用口令保护您的设计文件，可点击Password选项卡，再选Yes并输入口令，点击OK按钮后，出现如图1－5主设计窗口。

图1－5　主设计窗口

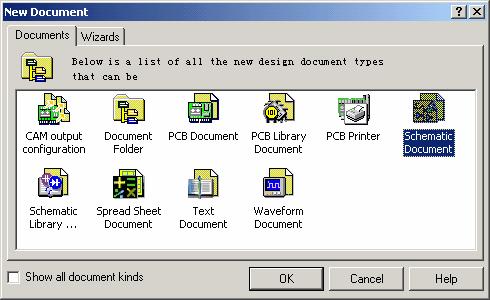

（3）选取File/New...打开New Document对话框，如图1－6，选取Schematic Document建立一个新的原理图文档。

图1－6　新建文档对话框

1.2.3 添加元件库

在放置元件之前，必须先将该元件所在的元件库载入内存才行。如果一次载入过多的元件库，将会占用较多的系统资源，同时也会降低应用程序的执行效率。所以，通常只载入必要而常用的元件库，其它特殊的元件库当需要时再载入。

添加元件库的步骤如下：

（1）双击设计管理器中的Sheet1.Sch原理图文档图标，打开原理图编辑器。

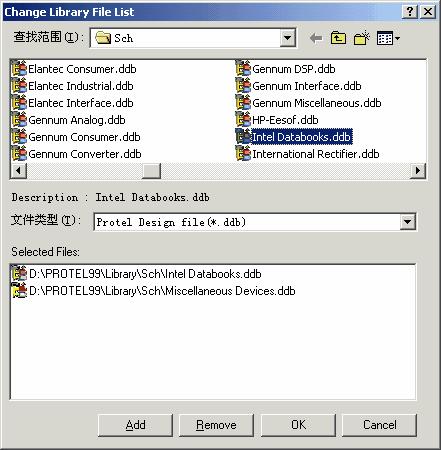

（2）点击设计管理器中的Browse Sch选项卡，然后点击Add/Remove按钮，屏幕将出现如图1-7所示的“元件库添加、删除”对话框。

图1－7　“元件库添加/删除”对话框

（3）在Design Explorer 99\Library\Sch文件夹下选取元件库文件，然后双击鼠标或点击Add按钮，此元件库就会出现在Selected Files框中，如上图1－7所示。

（4）然后点击OK按钮，完成该元件库的添加。
