4.1 网络访问控制功能

网络访问就是用户连接到电信网中以使用由这个网络所提供的服务或者设施的途径。访问协议是一组己定义了的过程，它能让用户使用到电信网络提供的服务或设施。

访问控制功能的各项主要功能如表4-1所示。

表4-1网络访问控制功能说明

4.2 分组选路和传输功能

路由是一个有序的节点列表，用于在PLMNN内或PLMN之间传递信息。每一个路由均由源节点、零个或多个中继节点和目的节点所组成。路由选择是指根据一定规则，判断或选择在PLMN之内或之间传输消息所用路由的过程。如表4-2说明了分组选路和传输功能中的主要项目功能说明。

表4-2 分组选路和传输功能

4.3 移动性管理(MM)功能移动性管理功能用于跟踪在本地PLMN或其他PLMN中MS的当前位置。在GPRS网络中的移动性管理涉及到新增的网络节点和接口以及参考点，这与GSM网中的有很大的不同。

1. 移动性管理状态的定义

与GPRS用户相关的移动性管理定义了空闲(Idle)、等待(Standby)、就绪(Ready)三种不同的移动性管理状态，每一种状态都描述了一定的功能性级别和分配的信息。这些由MS和SGSN所拥有的信息集合称作移动性管理环境。

• 空闲状态

  在GPRS空闲状态中，用户没有激活GPRS移动性管理。MS和SGSN环境中没有存储与这个用户相关的有效的位置信息或路由信息。因此在这个状态下不能进行与用户有关的移动性管理过程。

  在这个状态下，MS完成PLMN选择、GPRS选择和重选择过程。MS除了只能收到PTM-M的信息外，移动用户不能进行PTP数据的接收或发送，也不能进行PTM-G数据的传输，对用户的寻呼等功能也是不可用的。

  MS通过执行GPRS激活过程在MS和SGSN中建立MM环境。

• 等待状态

  在等待状态下，用户可进行GPRS移动性管理。在MS和SGSN中的MM环境已经创建了用户的IMSI，此时MS可以接收PTM-M和PTM-G数据，也可以接收对PTP或PTM-G数据传输所进行的寻呼，以及经由SGSN发送的CS寻呼。但在这个状态下，不能进行PTP数据收发和PTM-G数据的发送。

  MS执行GPRS路由区(RA)选择、GPRS蜂窝选择和本地重选功能。当MS进入一个新的路由区时MS会执行移动性管理过程来通知SGSN。而在同一路由区中改变蜂窝时就不需通知SGSN。因此，在等待状态下SGSN MM环境中的位置信息仅包含MS的GPRS路由区标识(GPRS RAI)。

  在等待状态时，MS启动PDP环境的激活或去活。一个PDP环境将会在数据发送或接收前被激活。

  如果PDP环境己被激活，SGSN可在MM等待状态下接收移动终端的PTP或PTM-G分组，并且SGSN会在这个MS所处的路由区中发送一个寻呼请求。当MS响应了这个寻呼，MS中的MM伽状态就会转变到就绪(Ready)状态。在SGSN中，如果它收到了MS对寻呼的回应信息，其MM状态也会转变到就绪状态。同样，当数据或信令从MS处发送时，MS的MM状态会改变到就绪状态。相应地，当SGSN收到MS发来的数据和信令时，其MM状态也会改变到就绪状态。

  MS可以运行GPRS断开(Detach)过程进入空闲状态。

• 就绪状态

  在就绪状态下，SGSN MM环境会对在相应的等待状态下的MM环境进行扩充，它扩充了在蜂窝级的用户位置信息。MS执行移动性管理过程向网络提供实际所选择的蜂窝，GPRS的蜂窝选择和重选由MS在本地完成，或可以选择由网络控制来完成。

  在就绪状态下，MS可以收发PTP PDU。在此状态下，网络启动对MS的GPRS业务寻呼，但对其他业务的寻呼由SGSN来完成。SGSN传送下行链路数据到当前负责用户蜂窝的BSS。

  在就绪状态下，MS能收到PTM-M和PTM-G数据，而且MS还可以激活或去活PDP环境。

  不管某一无线资源是否已分配给了用户，即使没有数据传送，MM环境也总保持就绪状态。就绪状态由一个计时器监控，当就绪状态计时器超时时，MM环境就会从就绪状态转移到等待状态。MS可以启动一个GPRS业务断开过程，来实现从就绪状态向空闲状态的转移。

2. 状态转移和功能

一个状态向另一个状态的转移，主要依据的是当前状态(空闲、等待或就绪)和当前所发生的事件(例如接入GPRS业务)，如图4-1描述了下列状态的变化。

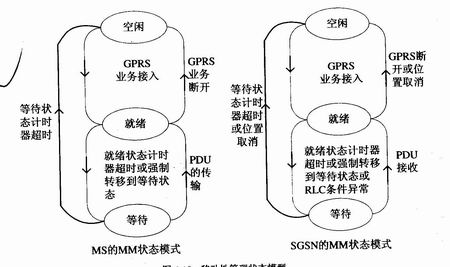

图4-1 移动性管理状态模型

• 从空闲状态转移到就绪状态

  MS请求接入GPRS业务，开始建立一个到SGSN的逻辑链路，在MS和SGSN中分别建立了MM环境。

• 从等待状态转移到空闲状态

  等待状态计时器超时，在MS和SGSN中的MM环境和PDP环境均返回到空闲状态即非激活状态。在SGSN中的MM和PDP环境可能被删除，而GGSN PDP环境将一定被删除。

  位置取消时，SGSN收到一个来自HLR的MAP位置取消消息，它的MM和PDP环境会被删除。

• 从等待状态转移到就绪状态

  PDU发送时，为了响应一个呼叫，MS会向SGSN发送一个LLC PDU。PDU接收时，SGSN接收来自MS的LLC PDU。

• 从就绪状态转移到等待状态

  就绪状态计时器超时时，MS和SGSN中的MM环境均返回到等待状态。

  强制返回等待状态时，在就绪状态计时器超时之前，MS或SGSN可能会发出一个返回到等待状态的信号，然后其MM环境会立即返回到等待状态。

  当RLC条件异常是， SGSN的MM环境也会返回到等待状态。

• 从就绪状态转移到空闲状态

  GPRS业务断开(Detach)时，MS请求SGSN中的MM环境返回到空闲状态，以及SGSN中的PDP环境返回到非激活状态。

  位置取消时，SGSN收到一个来自HLR的MAP定位取消消息，它的MM和PDP环境会被删除。

  对于匿名访问的情况，使用了一个简化了的MM状态模型，它只由空闲状态和就绪状态所组成。MS和网络会单独处理匿名访问移动性管理(AA MM)状态机制，并且它可与基于IMSI的MM状态机制共存。在同一MS和SGSN中，多个AA MML状态机制可以同时共存。

3. 移动性管理(MM)流程

GPRS的MM流程将使用LLC和RLC/MAC协议，经Um接口来传输信息。MM流程将为底层提供信息，使得MM消息在Um接口可靠传输。此外，MM流程将MAP接口用于SGSN和VLR之间(Gr)以及SGSN和EIR之间(Gf)，并且还将BSSAP+接口用于SGSN和MSC/VLR之间(Gs)。

用户数据一般在MM信令过程期间传输。在业务接入、身份认证和路由区更新过程中，用户数据可能会丢失也因而需要重传。

移动管理流程包括：

• 业务接入功能
• 业务断开功能
• 清除功能
• 安全功能
• 位置管理功能
• 位置管理过程

4.4 逻辑链路管理功能

MS通过无线接口参与与维护某个MS与PLMN之间的通信通道。逻辑链路管理功能包括协调MS与PLMN之间的链路状态信息，同时监管这个逻辑链路上的数据传输活动性。逻辑链路管理功能如表4-3所示。

表4-3 逻辑链路管理功能

4.5 无线资源管理功能

无线资源管理功能参与无线通信路径的分配和维护。GSM无线资源能被电路模式(语音和数据)服务和GPRS服务之间所共享。无线资源管理功能说明如表4-4所示。详细信息请参考GSM03.64。

表4-4 无线资源管理功能

4.6 网络管理功能

网络管理功能提供相应的机制，支持与GPRS相关的O＆M功能。
