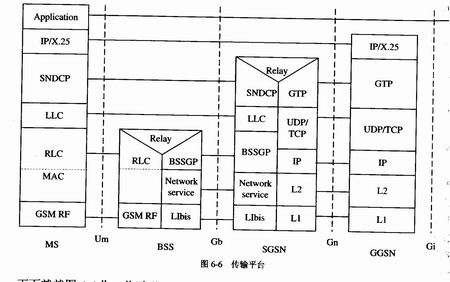

3.1 传输平台

传输平台由一个分层协议结构组成，如图3-1所示。其用于用户信息传输以及与此相关的信息传输中的过程控制(例如：流量控制、检错、纠错和错误恢复等)。传输平台通过底层无线接口和网络子系统(NSS)平台连接，这种独立性是通过保留Gb接口来实现的。

图3-1 传输平台

其中：

1. GPRS隧道协议(GTP)

GPRS骨干网中GSN间的用户数据和信令利用GTP进行隧道传输。所有的点对点PDP协议数据单元(PDU)将由GTP协议进行封装。GTP是GPRS骨干网中GSN节点之间的互联协议，它是为Gn接口和 Gp接口定义的协议。在GSM09.60中对GTP作了规范。

2. TCP

在GPRS骨干网中需要一个可靠的数据链路(如X.25)进行GTP PDU的传输时，所用的传输协议是TCP协仪。如果不要求一个可靠的数据链路(如IP)，就使用UDP协议来承载GTP PDU。TCP提供流量控制功能和防止GTP PDU丢失或破坏的功能。UDP提供防护GTP PDU受到破坏的功能。

3. IP

这是GPRS骨干网络协议，用以用户数据和控制信令的选路。GPRS骨干网最初是建立在IPv4协议基础上的，随着IPv6的广泛使用，GPRS会最终采用IPv6协议。

4. 子网相关融合协议(SNDCP)

这个传输功能将网络级特性映射到底层网络特性中去。它的主要作用是完成传送数据的分组、打包，确定TCP/IP地址和加密方式。在SNDC层，移动台和SGSN之间传送的数据被分割为一个或多个SNDC数据包单元。SNDC数据包单元生成后被放置到LLC帧内。SNDCP在GSM04.65中有说明。

5. 逻辑链路控制(LLC)

LLC是一种基于高速数据链路规程HDLC的无线链路协议，能够提供高可靠的加密逻辑链路。LLC层负责从高层SNDC层的SNDC数据单元上形成LLC地址、帧字段，从而生成完整的LLC帧。另外，LLC可以实现一点对多点的寻址和数据帧的重发控制。LLC独立于底层无线接口协议，这是为了在引入其他可选择的GPRS无线解决方案时，对网络子系统NSS的改动程度最小。GSM04.64对LLC进行了规范。

6. 中继转发(Relay)

在BSS中，这项功能中继转发Um和Gb接口间的LLC PDU，在SGSNN中，这项功能是转发Gb和Gn接口间的PDP PDU。

7. GPRS基站系统协议(BSSGP)

这个层用来传输在BSS和SGSN之间与选路服务质量有关的信息。BSSGP没有纠错功能。GSM08.18对BSSGP进行了规范。

8. 网络服务(NS)

这个层传输BSSGP PDU。NS以BSS和SGSN之间的帧中继连接为基础，而且有多跳功能，并能横贯有帧中继交换节点的网络。GSM08.16 对NS进行了规范。

9. 无线链路控制(RLC)/介质访问控制(MAC)

这个层具备两个功能：一是无线链路控制功能，它能提供一条独立于无线解决方案的可靠链路。二是介质访问控制功能，它的主要作用是定义和分配空中接口的GPRS逻辑信道，使得这些信道能被不同的移动台共享。MAC除了控制着信令传输所用无线信道外，还将LLC帧映射到GSM物理信道中去。GSM04.60对RLC/MAC进行了规范。

10. GSM RF

Um接口的物理层为射频接口部分，而逻辑链路层则负责提供空中接口的各种逻辑信道。GSM空中接口的载频带宽为200kHz，一个载频分为8个物理信道。如果8个物理信道都分配为传送GPRS数据，则原始数据速率可达200kbit/s。考虑前向纠错码的开销，最终的数据速率可达164kbit/s左右。

3.2 信令平台

信令平台描述了信令传输的层次结构，由一些用于控制和支持传输平台功能的协议组成。信令平台按其应用可以分为7个种类。

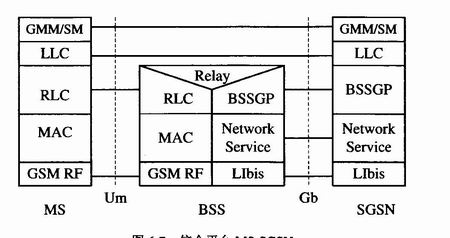

1. MS-SGSN

如图3-2所示。图中的GMM/SM是指GPRS移动性管理和会话管理，支持移动性管理，如GPRS服务连接、GPRS服务断开。安全、路由区更新、定位更新、PDP环境激活、PDP环境去活等。

图3-2 信令平台 MS-SGSN

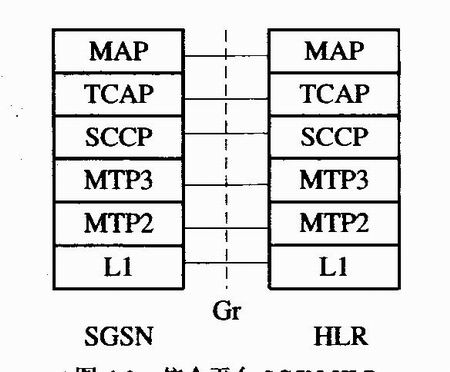

2. SGSN-HLR

如图3-3所示。图中，MAP表示移动应用部分(MAP, Mobile Application Part)，这个协议支持与HLR的信令交换。

图3-3 信令平台 SGSN-HLR

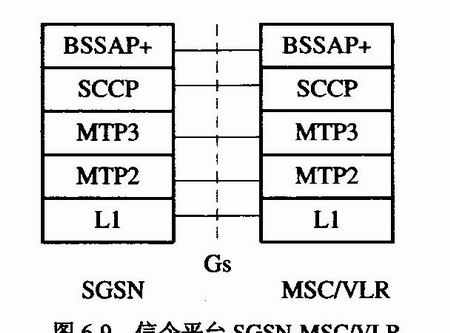

3. SGSN-MSC/VLR

如图3-4所示。图中BSSAP+表示基站系统应用部分(BSSAP, Base Station System Application+),它是BSSAP过程的一个子集，支持SGSN与MSC/VLR之间的信令传送。

图3-4 信令平台 SGSN-MSC/VLR

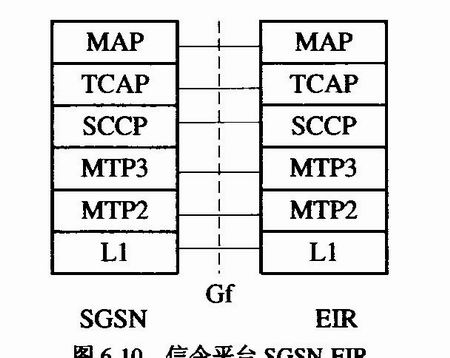

4. SGSN-EIR

如图3-5所示的信令平台表示移动应用部分支持SGSN与EIR间的信令传送。

图3-5 信令平台 SGSN-EIR

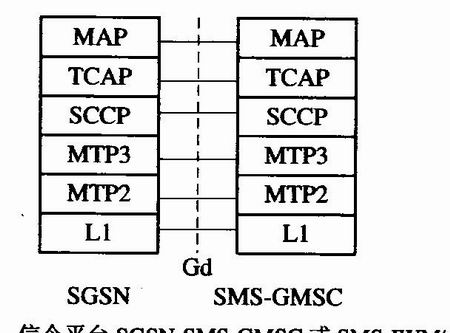

5. SGSN-SMS-GMSC或SMS-IWMSC

如图3-6所示的信令平台表示移动应用部分支持SGSN与SMS-GMSC或SMS-IWMSC之间的信令传送。

图3-6 信令平台 SGSN-SMS-GMSC或SMS-IWMSC

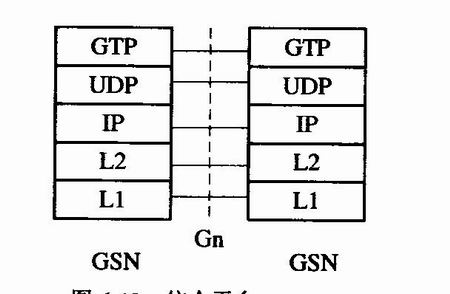

6. GSN-GSN

如图3-7所示。图中GTP表示GPRS隧道协议，在GPRS骨干网中，利用GTP隧道传输SGSN与GGSN之间或两个SGSN之间的用户数据和信令信息。用户数据报协议(UDP)用来传输两个GPRS支持节点之间的信令信息。

图3-7 信令平台 SGSN-GSN

7. GGSN-HLR

当任选信令路径时，允许一个GGSN与一个HLR交换信令信息。通常有两种可供选择的信令路径实现方法：

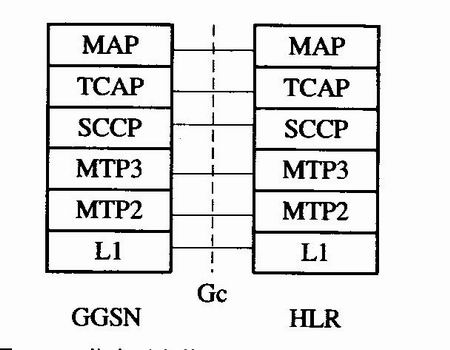

• 基于MAP的GGSN-HLR信令

  如果在GGSN上安装有SS7接口，则在GGSN和HLR之间就可以使用MAP协议。如图3-8所示表示了移动应用协议支持HLR的信令交换。



  图3-8 信令平台使用MAP的GGSN-HLR

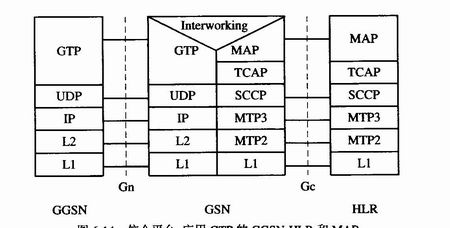

• 基于GTP和MAP的GGSN-HLR信令

  如果在GGSN上没有安装SS7接口，与GGSN在同一PLMN中的任一具备SS7接口的GSN都能用作一个GTP到MAP协议的转换器，以便在GPRS骨干网中，在GGSN和有协议转换功能的GSN之间通过隧道传输信令信息。图中的互联(Interworking)功能提供GTP和MAP间的互联，以进行GGSN-HLR间的信令传输。



  图3-9 信令平台 应用GTP的SGSN-HLR和MAP

在GPRS网络中执行的逻辑功能中，主要有网络访问控制功能、分组选路和传输功能、移动性管理功能、逻辑链路管理功能、无线资源管理功能和网络管理功能7个功能组，每一个功能组都包含许多相对独立的功能。
