MC68HC08定时器编程简述

计时器的寄存器组

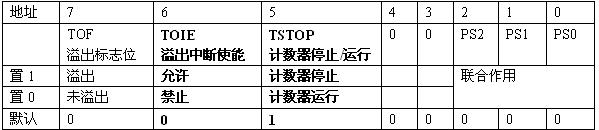

T1SC，T2SC：TIM状态寄存器

PS2	PS1	PS0	计时器时钟	PS2	PS1	PS0	计时器时钟
0	0	0	内部总线时钟/1	1	0	0	内部总线时钟/16
0	0	1	内部总线时钟/2	1	0	1	内部总线时钟/32
0	1	0	内部总线时钟/4	1	1	0	内部总线时钟/64
0	1	1	内部总线时钟/8	1	1	1	无效

TMODH,TMODL：终止值预置寄存器

TMODH和TMODL和在一起组成一个四位十六进制数，如$9600,计数器复位后从

MC68HC08的锁相环编程指导

锁相环是什么？是一种倍频器，它将时钟基频（CGMXCLK）进行分频，产生PLL倍频信号（CGMVCLK），然而，由于它基础理论抽象，很难懂。本文以尽量简明的原则，帮大家学好锁相环初始值的设定

寄存器：

PCTL：锁相环控制寄存器 所在地址 $036

通过PRE预分频值查此表可计算出第三位，第二位值以及PRE值

PRE1	PRE2	PRE值	预分频系数
0	0	0	1
0	1	1	2
1	0	2	4
1	1	3	8

通过VCD电源系数查此表可计算出第一位，第零位以及VPR系数

VPR1	VPR0	VPR值	VCD电源系数
0	0	0	1
0	1	1	2
1	0	2	4
1	1	3	8

其中PRE和VCD由fbus（内部时钟速率）确定，输出时钟为4*fbus,确定方式见下表

Fbus	PMSH值	PMSL值	PMRS值	PRE值	VPR值
2	0	F5	D1	0	0
2.4576	1	2c	80	0	1
2.5	1	32	83	0	1
4.0	1	E9	D1	0	1
4.9152	2	58	80	0	2
5.0	2	63	82	0	2
7.3728	3	84	C0	0	2
8.0	3	D1	D0	0	2

典型应用：

PCTL=0x00;//禁止PLL

PCTL=0x22;//00100010，开启PLL，选择PRE=0，VPR=1

PCTL_PLLON=1;//使能PLL

PCTL_BCS=1;//输出时钟分频选择

PBWC：PLL控制寄存器 所在地址 $037

地址	7	6	5
	AUTO 带宽控制方式	LOCK 带宽是否已稳定（只读）
置1	自动	锁定
置0	手动	不锁定
默认	0	0

还有几个寄存器，一般保持复位的值不变，知道即可

PMSH，PMSL:PLL倍率选择器 所在地址$038,$039

PMSH低四位有效，PMSL全部有效。复位后都为0

PMRS：电源范围系数 复位后为0

PMDS：PLL基时钟分频选择器 所在地址$3B

锁相环设置七步走：

（1） 禁止PLL：PCTL=0;

（2） 选择自动控制方式 PBWC=0x80;

（3） 设置分频系至PMSH和PMSL

（4） 设置输出范围系数至PMRS

（5） 根据典型参数表设置PCTL,其中包括PRE值（由Vpr1，Vpr0联合确定），VPR值（由PRE1，PRE0联合确定）和

锁相环使能PCTL_PLLON=1，等待稳定，稳定后，设PBWC_LOCK=0;

（6） 设置输出时钟为CGMVCLK的二分频PCTL_BCS=1

实例：

PCTL=0x00;//step1

PBWC=0x80;//step2

PMSH=0x02;//step3

PMSL=0x58;

PMRS=0x80; //step4

PCTL=0x22; //step5

PCTL_PLLON=1; //step6

PBWC_LOCK=0;

PCTL_BCS=1; //step7

注意锁相环要经过两次使能，如上所示PCTL=0x22; （第一次） PCTL_PLLON=1;（第二次）

其实作为初学，可以直接把典型的代码复制过来，如果想DIY的话，就通过“常用PLL系数表”进行设置即可。

开始工作，当工作到这个数值时产生中断，如果没有设置这个数，则按默认$ffff处理。

TSC0,TSC1 ：定时器通道状态和控制寄存器

有一些输入捕捉和输出比较等用的设置。暂时不提。

典型例子：

这个例子实现了一个以秒计时的秒表，每隔一秒钟产生一个定时器中断，在七段显示屏上显示出当前的秒数。并有LED灯相映闪烁，非常好看。

#include

#include

int counter=0;

int b1,b2,b3,b4,b5,b1r,b2r,b3r,b4r,b;

void main(void) {

CONFIG2=0x01;

CONFIG1=0x09;

T1SC=0b01000110; //溢出中断使能，总线分频/64

T1MODH=0x96;//9600是一秒钟的对应值。比如除以2可以得到0.5秒，以此类推

T1MODL=0x00;

b=0;

SPCR=0x3a;//七段数码管芯片通信初始化

SPSCR=0x01;

DDRD=0xff;//端口方向

DDRE=0xff;

EnableInterrupts;//开中断

for(;;){}//死循环

}

void delay(int k){//延时子程序

int i;

for (i=0;i<=k;i++);

}

void printLED(void){//显示到C口的LED上

counter++;

switch (counter) {

case 0:PTC=0b11111111;break;

case 1:PTC=0b11111110;break;

case 2:PTC=0b11111100;break;

case 3:PTC=0b11111000;break;

case 4:PTC=0b11110000;break;

case 5:PTC=0b11100000;

}

if (counter==5) counter=-1;

}

void printNum(void){//显示到数码管上

b++;

b1=(int)b/10000;b1r=(int)b%10000;

b2=(int)b1r/1000;b2r=(int)b%1000;

b3=(int)b2r/100;b3r=(int)b%100;

b4=(int)b3r/10;b4r=(int)b%10;

b5=(int)b4r;

PTE_PTE1=0;

SPDR=b1;

delay(5);

SPDR=b2*16+b3;

delay(5);

SPDR=b4*16+b5;

delay(5);

PTE_PTE1=1;

PTE_PTE1=0;

SPDR=0x01;

delay(5);

PTE_PTE1=1;

}

interrupt 6 void OverFlow(){//计时器中断，中断向量6

T1SC_TOIE=0;//计时器中断禁止

T1SC_TOF=0;//复位溢出标志

printLED();//显示到LED

printNum();//显示到数码管

T1SC_TOIE=1;//允许计时中断

}

//下载完毕请将PC0，PC1，PC3三个开关置于左侧
