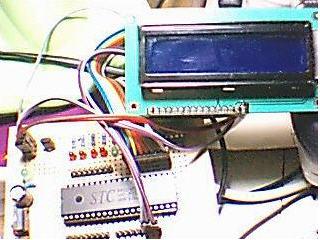

这就是我做测试用的最小系统，单片机是STC89C516，晶振为12M。液晶为蓝底白字的那种1602。

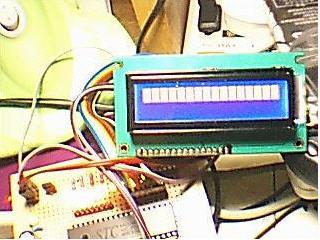

当我们硬件连接错误，或者程序错误时就会出现下图这种情况，就是上排显示16的白色的块（蓝底黑字的液晶则显示的是16个黑块）。

下面我们来驱动1602吧在1602的上排显示“LCD1602 check ok”下排显示“study up”程序中没有用到忙检测，而是用的是延时函数来替代忙检测

#include//包含头文件，这个嘛，就不用多说了～～

#define uint unsigned int//预定义一下

#define uchar unsigned char

sbit rs=P3^5;//1602的数据/指令选择控制线

sbit rw=P3^6;//1602的读写控制线

sbit en=P3^7;//1602的使能控制线

/*P2口接1602的D0~D7，注意不要接错了顺序，我以前可在这上面吃过亏～*/

uchar code table[]="LCD1602 check ok"; //要显示的内容1放入数组table

uchar code table1[]="study up";//要显示的内容2放入数组table1

void delay(uint n)//延时函数

{

uint x,y;

for(x=n;x>0;x--)

for(y=110;y>0;y--);

}

/*********************************************************************************/

 void lcd_wcom(uchar com)//1602写命令函数 (单片机给1602写命令)

{//1602接收到命令后，不用存储，直接由HD44780执行并产生相应动作

rs=0;//选择指令寄存器

rw=0;//选择写

P2=com;//把命令字送入P2

delay(5);//延时一小会儿，让1602准备接收数据

en=1;//使能线电平变化，命令送入1602的8位数据口

en=0;

}

void lcd_wdat(uchar dat)//1602写数据函数

{

rs=1;//选择数据寄存器

rw=0;//选择写

P2=dat;//把要显示的数据送入P2

delay(5);//延时一小会儿，让1602准备接收数据

en=1;//使能线电平变化，数据送入1602的8位数据口

en=0;

}

void lcd_init()//1602初始化函数

{

lcd_wcom(0x38);//8位数据，双列，5*7字形

lcd_wcom(0x0c);//开启显示屏，关光标，光标不闪烁

lcd_wcom(0x06);//显示地址递增，即写一个数据后，显示位置右移一位

lcd_wcom(0x01);//清屏

}

void main()//主函数

{

uchar n,m=0;

lcd_init();//液晶初始化

lcd_wcom(0x80);//显示地址设为80H（即00H，）上排第一位（也是执行一条命令）

for(m=0;m<16;m++)//将table[]中的数据依次写入1602显示

{

lcd_wdat(table[m]);

delay(200);

}

lcd_wcom(0x80+0x44); //重新设定显示地址为0xc4,即下排第5位

for(n=0;n<8;n++)//将table1[]中的数据依次写入1602显示

{

lcd_wdat(table1[n]);

delay(200);

}

while(1);//动态停机

}

程序写好后烧写进单片机，现在让我们看看效果吧

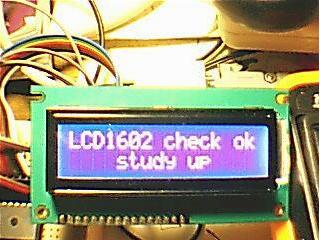

这就是显示的效果。

下面让我们来看看如何显示一个自定义的字符吧

我们从CGROM表上可以看到，在表的最左边是一列可以允许用户自定义的CGRAM，从上往下看着是16个，实际只有8个字节可用。它的字符码是00000000－00000111这8个地址，表的下面还有8个字节，但因为这个CGRAM的字符码规定0－2位为地址，3位无效，4－7全为零。因此CGRAM的字符码只有最后三位能用也就是8个字节了。等效为0000X111，X为无效位，最后三位为000－111共8个。

如果我们要想显示这8个用户自定义的字符，操作方法和显示CGROM的一样，先设置DDRAM位置，再向DDRAM写入字符码，例如“A”就是41H。现在我们要显示CGRAM的第一个自定义字符，就向DDRAM写入00000000B(00H),如果要显示第8个就写入00000111(08H),简单吧！

好！现在我们来看怎么向这八个自定义字符写入字模。有个设置CGRAM地址的指令大家还记得吗？赶快再找出来看看。

从这个指令可以看出指令数据的高2位已固定是01，只有后面的6位是地址数据，而这6位中的高3位就表示这八个自定义字符，最后的3位就是字模数据的八个地址了。例如第一个自定义字符的字模地址为01000000－01000111八个地址。我们向这8个字节写入字模数据，让它能显示出“℃”

地址：01000000数据：00010000图示:○○○■○○○○

0100000100000110○○○○○■■○

0100001000001001○○○○■○○■

0100001100001000○○○○■○○○

0100010000001000○○○○■○○○

0100010100001001○○○○■○○■

0100011000000110○○○○○■■○

0100011100000000○○○○○○○○

下面我们写一段程序让这8个自定义字符显示出一个心的图案： （由于上面那个显示程序已经有很详细的注释了，因此这个程序只对与上个程序不同的地方写注释）

#include

#define uint unsigned int

#define uchar unsigned char

sbit rs=P3^5;

sbit rw=P3^6;

sbit en=P3^7;

uchar code table[]={0x03,0x07,0x0f,0x1f,0x1f,0x1f,0x1f,0x1f,

0x18,0x1E,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,

0x07,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,

0x10,0x18,0x1c,0x1E,0x1E,0x1E,0x1E,0x1E,

0x0f,0x07,0x03,0x01,0x00,0x00,0x00,0x00,

0x1f,0x1f,0x1f,0x1f,0x1f,0x0f,0x07,0x01,

0x1f,0x1f,0x1f,0x1f,0x1f,0x1c,0x18,0x00,

0x1c,0x18,0x10,0x00,0x00,0x00,0x00,0x00};//心图案

/*ucharcode table1[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//字符℃ */

void delay(uint n)

{

uint x,y;

for(x=n;x>0;x--)

for(y=110;y>0;y--);

}

void lcd_wcom(uchar com)

{

rs=0;

rw=0;

P2=com;

delay(5);

en=1;

en=0;

}

void lcd_wdat(uchar dat)

{

rs=1;

rw=0;

P2=dat;

delay(5);

en=1;

en=0;

}

void lcd_init()

{

lcd_wcom(0x38);

lcd_wcom(0x0c);

lcd_wcom(0x06);

lcd_wcom(0x01);

}

void main()

{

char m=0;

lcd_init();

lcd_wcom(0x40);//设定CGRAM地址

for(m=0;m<64;m++)//将心型代码写入CGRAM中

{

lcd_wdat(table[m]);

}

lcd_wcom(0x85);//设定上排的显示位置

for(m=0;m<4;m++)//显示心型图案的上半部分

{

lcd_wdat(m);

}

lcd_wcom(0xc5);//将显示坐标转移到下排和上排相对应的地方

for(m=4;m<8;m++)//显示心型图案的下半部分

{

lcd_wdat(m);

}

while(1);

}

让我们一起来看看显示的效果吧～～

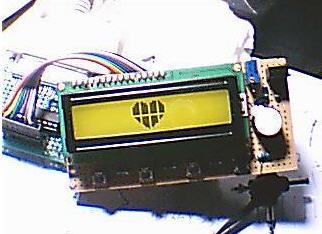

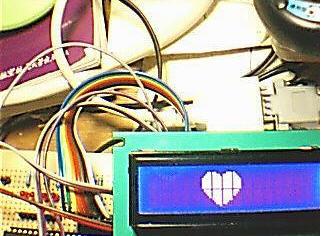

在绿底黑字液晶模块和蓝底白字液晶模块上分别显示的效果。
