那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。共11条指令：

HD44780的指令集

1.清屏指令

功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H;

<2> 光标归位，即将光标撤回液晶显示屏的左上方;

<3> 将地址计数器(AC)的值设为0。

2.光标归位指令

功能：<1> 把光标撤回到显示器的左上方;

<2> 把地址计数器(AC)的值设置为0;

<3> 保持DDRAM的内容不变

3.进入模式设置指令

功能：设定每次定入1位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。参数设定的情况如下所示：

位名设置

I/D0=写入新数据后光标左移

1=写入新数据后光标右移

S0=写入新数据后显示屏不移动

1=写入新数据后显示屏整体右移1个字

4.显示开关控制指令

功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下：

位名设置

D0=显示功能关1=显示功能开

C0=无光标1=有光标

B0=光标闪烁1=光标不闪烁

5.设定显示屏或光标移动方向指令

功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下：

S/CR/L设定情况

00光标左移1格，且AC值减1

01光标右移1格，且AC值加1

10显示器上字符全部左移一格，但光标不动

11显示器上字符全部右移一格，但光标不动

6.功能设定指令

功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：

位名设置

DL0=数据总线为4位

1=数据总线为8位

N0=显示1行

1=显示2行

F0=5×7点阵/每字符

1=5×10点阵/每字符

7.设定CGRAM地址指令

功能：设定下一个要存入数据的CGRAM的地址。

8.设定DDRAM地址指令

功能：设定下一个要存入数据的CGRAM的地址。

(注意这里我们送地址的时候应该是0x80+Address，这也是前面说到写地址命令的时候要加上0x80的原因)

9.读取忙信号或AC地址指令

功能：<1> 读取忙碌信号BF的内容，BF=1表示液晶显示器忙，暂时无法接收单片机送来的数据或指令;

当BF=0时，液晶显示器可以接收单片机送来的数据或指令;

<2> 读取地址计数器(AC)的内容。

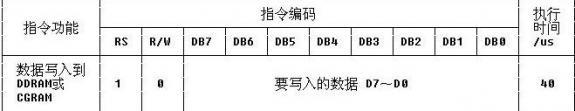

10.数据写入DDRAM或CGRAM指令一览

功能：<1> 将字符码写入DDRAM，以使液晶显示屏显示出相对应的字符;

<2> 将使用者自己设计的图形存入CGRAM。

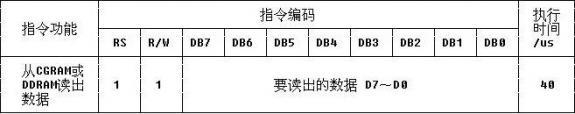

11.从CGRAM或DDRAM读出数据的指令一览

功能：读取DDRAM或CGRAM中的内容。

基本操作时序：

读状态输入：RS=L，RW=H，E=H

输出：DB0～DB7=状态字

写指令输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码

输出：无

读数据输入：RS=H，RW=H，E=H

输出：DB0～DB7=数据

写数据输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据

输出：无

呵呵，看到这么多的控制指令希望你没有头晕。其实这么多的指令刚开始的时候没有必要全部掌握，随着学习的深入可以再尝试去用更复杂的控制指令。下面让我们一起驱动1602的液晶吧。下面是我的液晶的连接图，用的是那种蓝底白字的液晶，其实蓝底白字和那种绿底黑字的液晶唯一的区别就是颜色的问题，至于用哪种液晶，就看各位自己的喜好咯。
