本文简要介绍了cadence原理图的设计过程，希望能对初学者有所帮助。

一．建立一个新的工程

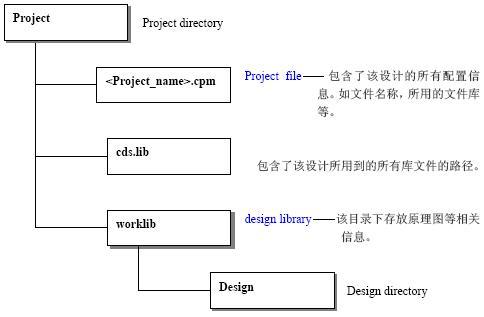

在进行一个新的设计时，首先必须利用Project Manager 对该设计目录进行配置，使该目录具有如下的文件结构。

下面举例说明：

启动Project Manager

Open: 打开一个已有Project .

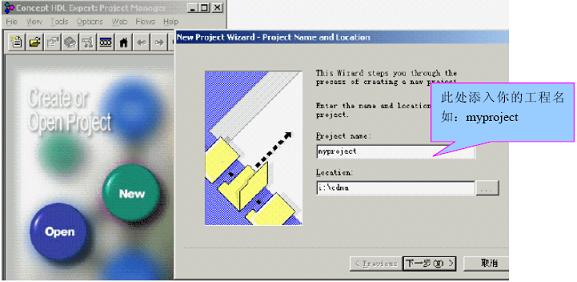

New :建立一个新的Project . 点击New 如下图:

cadence 将会以你所填入的project name 如：myproject 给project file 和design library 分别命名为myproject.cpm 和myproject.lib

点击 下一步

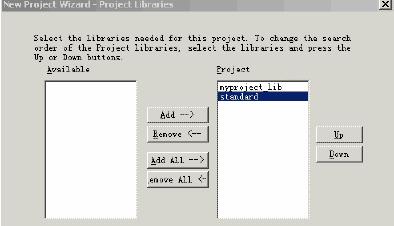

Available Library：列出所有可选择的库。包括cadence 自带库等。

Project Library：个人工程中将用到的所有库。如myproject_lib

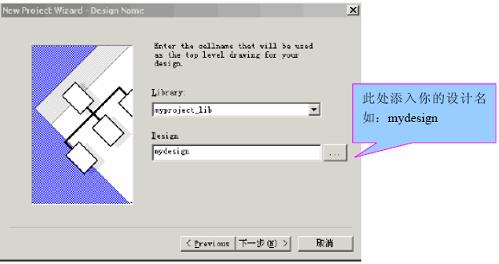

点击 下一步

点击 下一步

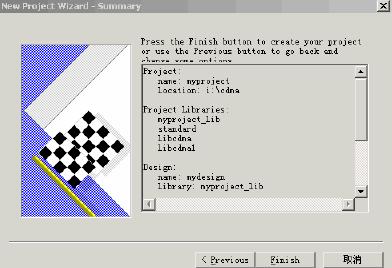

点击Finish 完成对设计目录的配置。

为统一原理图库，所有共享的原理图库统一放在CDMA 硬件讨论园地----PCB 设计专栏内。

其中： libcdma 目录为IS95 项目所用的器件库。libcdma1 目录为IS95 项目之后所用的器件库。

每台机器上只能存放一套共享的原理图库，一般指定放在D：盘的根目录下，即：D：libcdma , D：libcdma1 ...

* 注意：设计开始时，应该首先将机器上的库与共享的原理图库同步。

下面介绍如何将共享库加入到自己的工程库中。

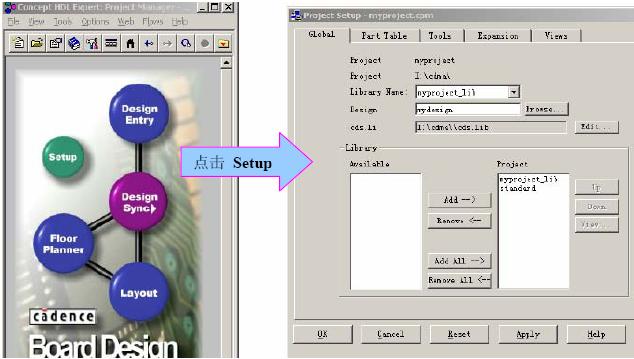

点击 Edit 编辑cds.lib 文件。添入以下语句:

define libcdma d:libcdma

define libcdma1 d:libcdma1

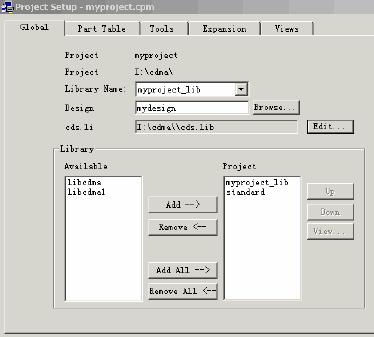

则库libcdma , libcdma1 被加入Availiable Library 项内。如下图：

点击Add 依次将库libcdma , libcdma1 加入右边自己的工程库中。

另：可通过右端 Up, Down 键排列库的优先级。

以上的准备工作完成后，即可进入

Concept-HDL

环境进行原理图的绘制。
