SD卡的总线概念

SD总线允许强大的1线到4线数据信号设置。当默认的上电后，SD卡使用DAT0。 初始化之后，主机可以改变线宽（译者按：即改为2根线，3根线。。。）。混和的SD卡连接方式也适合于主机。在混和连接中Vcc，Vss和CLK的信号连接可以通用。但是，命令，回复，和数据（DAT0～3）这几根线，各个SD卡必须从主机分开。

这个特性使得硬件和系统上交替使用。SD总线上通信的命令和数据比特流从一个起始位开始，以停止位中止。

CLK：每个时钟周期传输一个命令或数据位。频率可在0～25MHz之间变化。SD卡的总线管理器可以不受任何限制的自由产生0～25MHz的频率。

CMD：命令从该CMD线上串行传输。一个命令是一次主机到从卡操作的开始。命令可以以单机寻址（寻址命令）或呼叫所有卡（广播命令）方式发送。

回复从该CMD线上串行传输。一个命令是对之前命令的回答。回复可以来自单机或所有卡。

DAT0～3：数据可以从卡传向主机或副versa。数据通过数据线传输。

[点击查看原始图片]

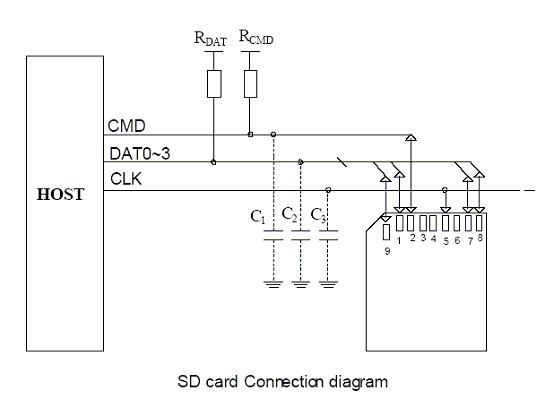

SD卡总线拓扑

SPI模式针脚定义

1：S：电源供电，I：输入O：输出 I/O：双向 PP：I/O使用推挽驱动

注意：SPI模式时，这些信号需要在主机端用10~100K欧的电阻上拉。

SPI 总线概念

SPI总线允许通过2通道（数据入和出）传输比特数据。SPI兼容模式使得MMC主机系统通过很小的改动就可以使用ＳＤ卡。SPI模式使用字节传输。

所有的数据被融合到一些字节中并aligned to the CS signal（可能是：同过CS信号来校正）。SPI模式的优点就是简化主机的设计。特别的，MMC主机需要小的改动。SPI模式相对于SD模式的不足之处是丧失了速度性能。

[点击查看原始图片]

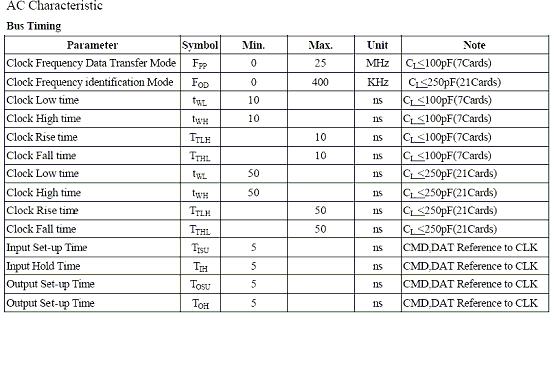

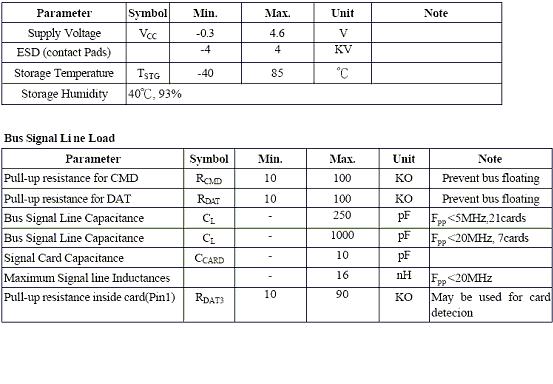

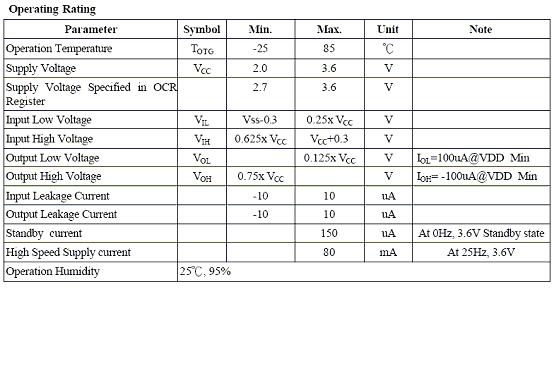

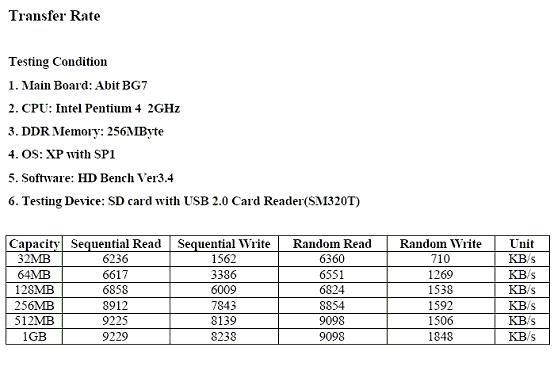

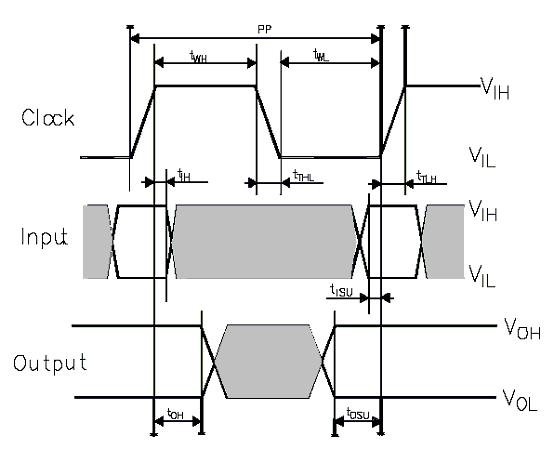

SD卡的电特性
