二.SCH的一些高级设置和常用技巧

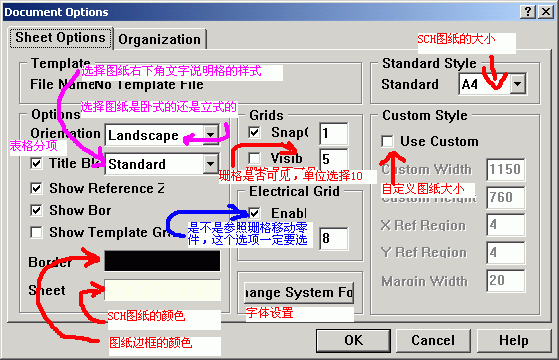

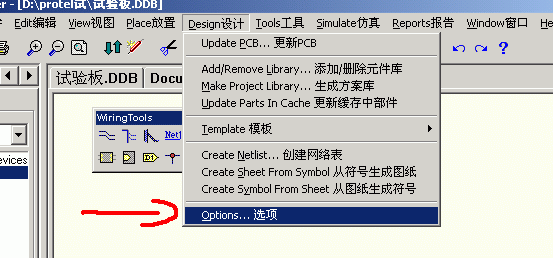

1.看看如何对SCH的操作环境做一下合理的设置：

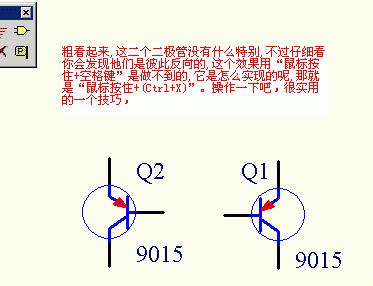

2.这是对一些单方向3脚零件的反转技巧操作

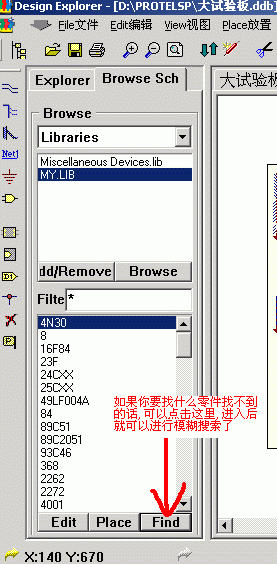

3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件

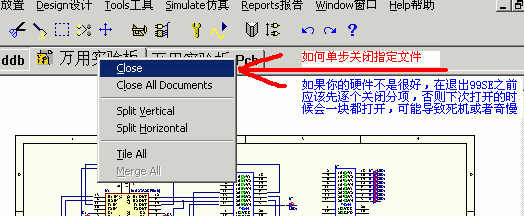

5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果

关键操作是鼠标右键>>Close

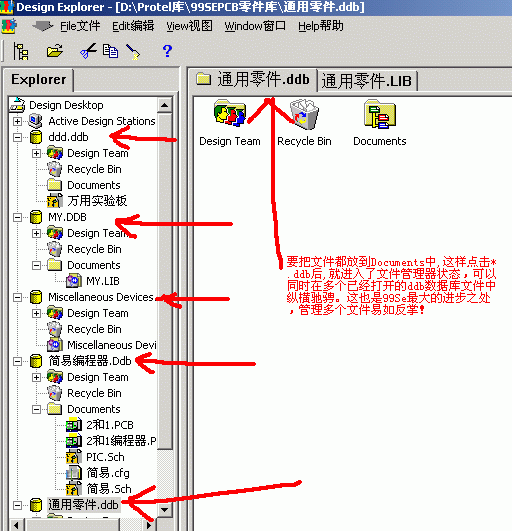

6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务

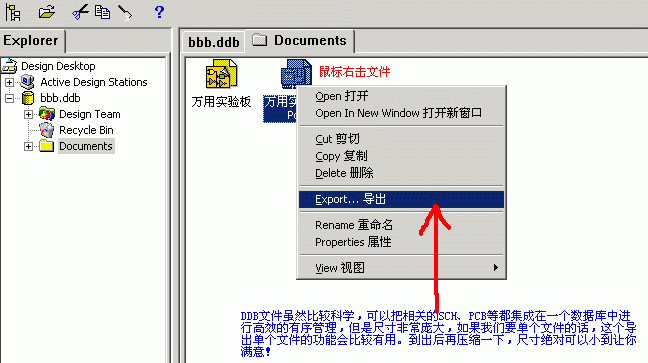

7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!

三、PCB的一些高级设置和常用技巧

在PCB中,如何校验和查看PCB单个的网络连接情况

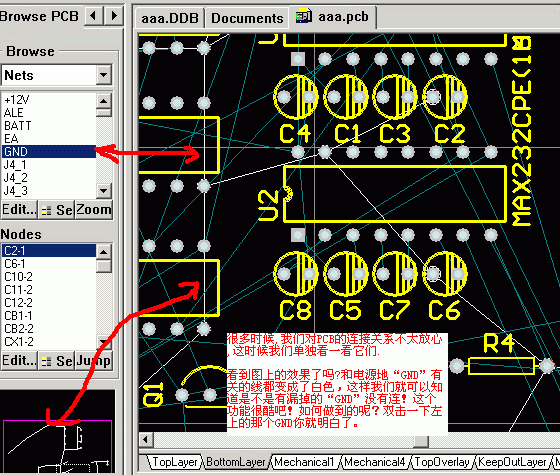

1.这是一个很有用的功能,请注意看那些白色的线!

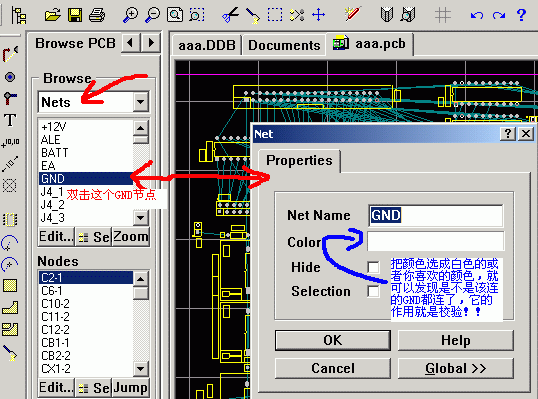

2.变白的方法

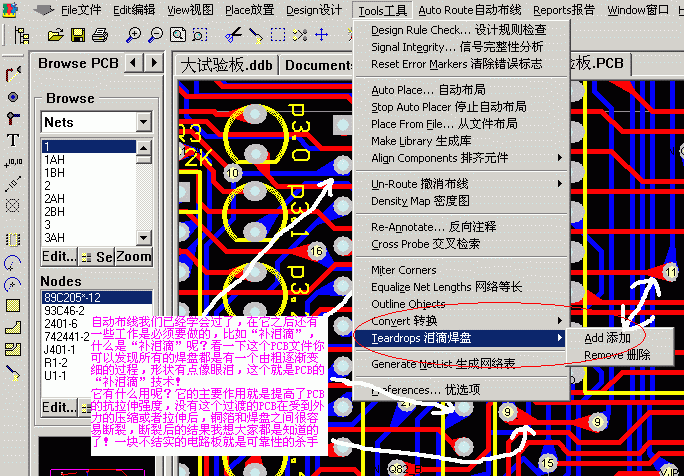

在PCB中给PCB补泪滴的具体操作

仔细看这里,我们将学会做给PCB补泪滴的具体操作

在PCB中给PCB做覆铜的具体操作

这里我们可以知道给PCB做覆铜是多么的简单

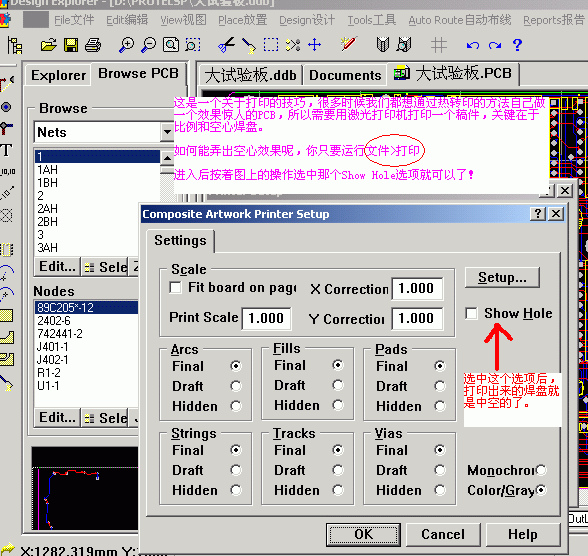

在PCB中如何打印出中空的焊盘(这个功能对于热转印制板比较有用)

让我们打印出中空的焊盘,这是一个关于热转印PCB板的操作

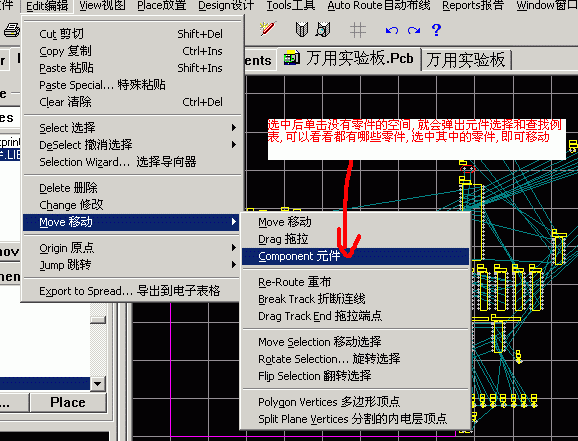

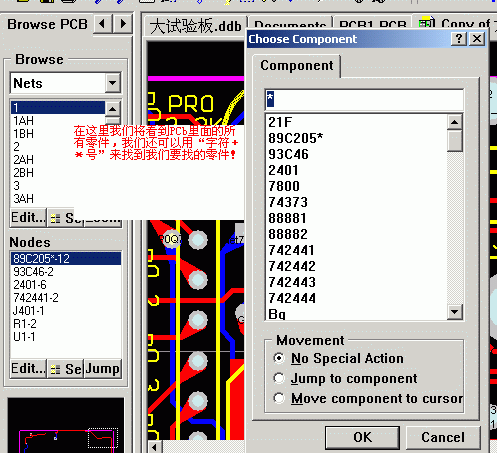

在PCB中如何找到我们要找的封装
