汽车电池电压监视器
2012-06-22

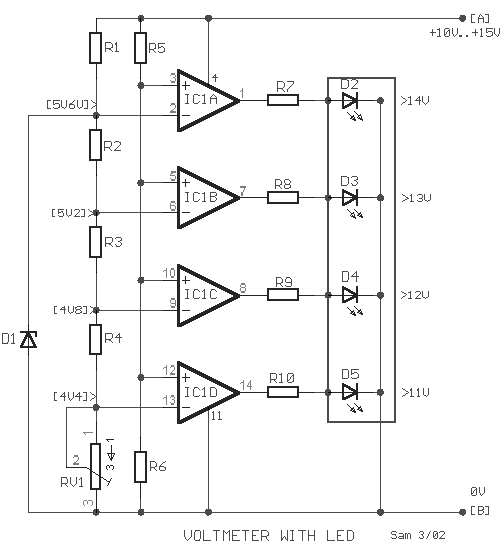

这个电路实际为一个电压比较器。它以1伏为单位监视汽车电池电压。由D1构成IC1A基准电压接于比较器的反相端，由R2、R3、R4及RV1组成分压电路分别为另外三个比较器提供参考电压。RV1在调试电路时，可调节每路监视电压的输出值。
R1=1K2 R6=10K D2-3-4-5=LED
R2-3-4=680R R7-8-9-10=1K IC1=LM324
R5=15K D1=5V6 /0.5WRV1=10K
