高精度电压监视器
2012-06-02

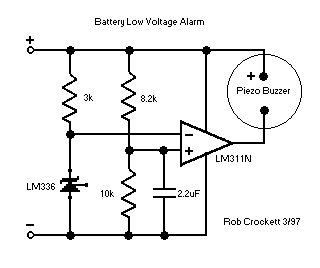

这里介绍的电路主要用于监视用电池供电的设备的电压情况。如航模中，预警电池使用情况，使操作者有时间控制飞机状态，以保证飞机模型能顺利回航。它的电路见下图。图示电路在电压低于4.5V时，开始报警。LM336的上端提供2.5V的参考电压。LM311N为电压比较器。为适应不同电压的监视，可以通过调整8.2k和10k电阻的比值来设置不同的报警电压。
