放电终端的制作

在这部分的制作比较简单和随意，我这里介绍一种比较成熟和简易的制作方法，也就是最常见的圈型放电终端(因为这和我的程序相对应，更加方便了计算)]

主要材料：

1. 4寸直径的燃气热水器通风管，(就是那种全金属的可弯管，家里有燃气热水器的一看便知)

2. 7寸直径的平底金属盘(用来做派的)，其他类似金属物也可，关键1.平底 2.金属

3. 包裹金币巧克力的那种较厚的铝箔

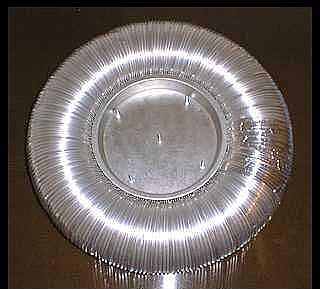

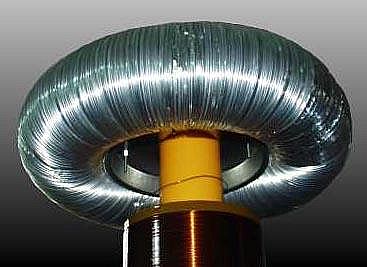

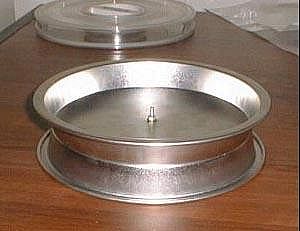

首先将平底金属盘底对底用螺丝固定如上图，接着将铝管盘成圈状，使其正好能卡在平底金属盘制作的骨架上，铝管的接口口处用铝箔封口，接线点定位在平底金属盘骨架中心，组装好成品，至此特斯拉线圈的所有重要部分已经完成。

关于特斯拉线圈的一些补充说明

关于特斯拉线圈的制作其实还有不少需要注意的事情，其中：

1：次极线圈的骨架既那个聚乙烯圆桶的饶线部分是有要求的，一般来说，饶线直径和饶线部分桶长比例在1：4左右

2：主线圈的底版可以用一些稍微便宜的材料制作，因为对它的要求不高，当然最好所有的塑料板材都能用雅克力板制作，这样有结实又漂亮.

3：打火器的制作其实有很多方法，关键要注意的是a.放电部件要导热快 b.放电部件厚度要足够 c由于打火器更换频率最高，所以设计要以容易更换，价格便宜为主.

4：关于高压电容，前些天见到微波炉内部有一种高压电容规格为 2100AC 1uF 且内部集成放电电阻的电容，看来如果使用这种电容也是一个不错的方案

5：关于主变压器，一般难以购买，可以去当地电子市场询问是否可以定做，如果没有，可以购买霓虹灯电源，规格为 15000V AC 50HZ 60mA 样子象个箱子，在国外特斯拉线圈爱好者中使用比较多，还有就是采购日本二手110VACin –6300vACout 变压器两个串联使用。

特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。

如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。

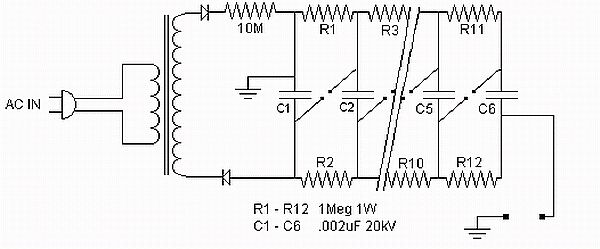

下面是一款简版的马克思发生器电路图：

这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。够简单吧！

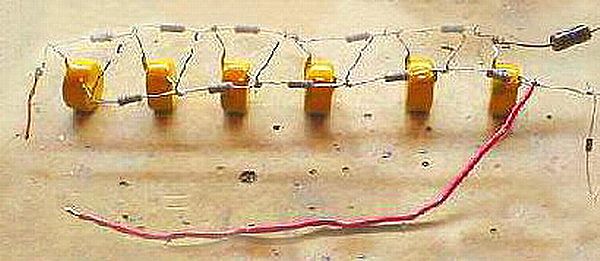

简单组装：

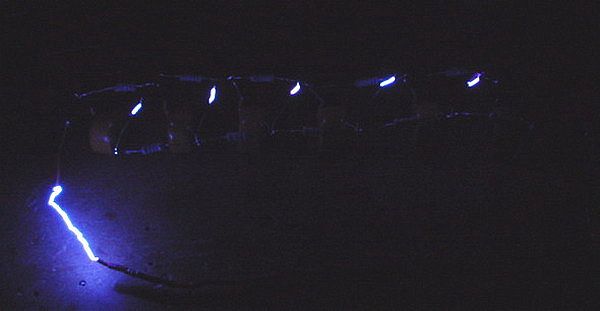

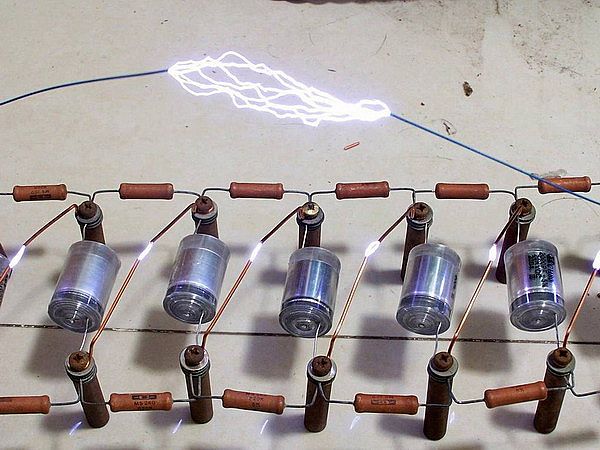

放电效果：

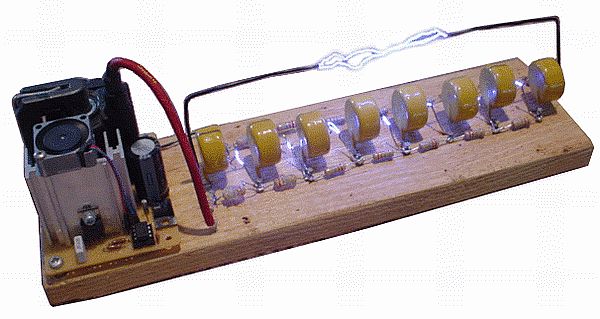

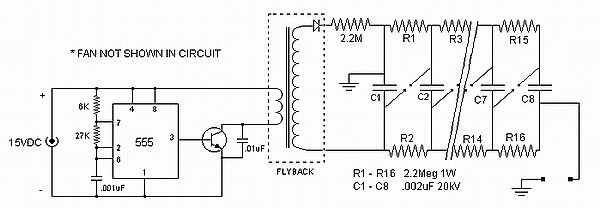

下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。

换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。这

款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！

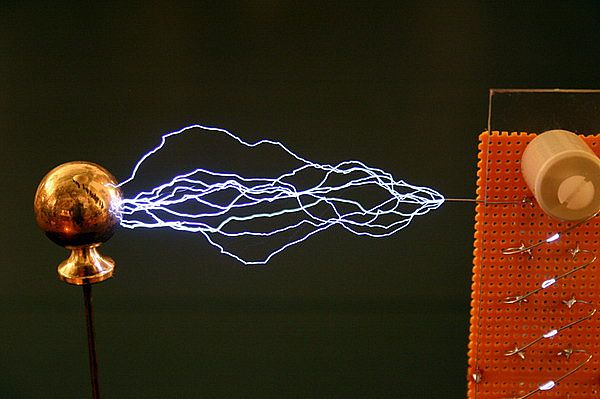

往下看，还有款9级的，国人制造。

友情提醒：高压危险，玩的时候小心点！
