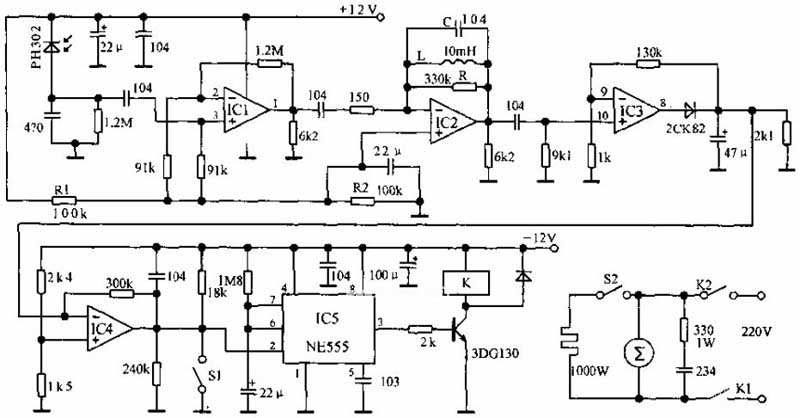

自动干手器电路红外发射部分由555时基电路产生频率为5kHz，占空比为50%的方波信号，驱动红外发射管发射红外线。PH302将接收到的红外线变成电信号，经IC1、IC2、IC3组成选频放大器，其输出信号经放大、整形、滤波变成直流信号进入比较器IC4。比较器的门限电压为7V，设置较高，其目的是提高电路的抗干扰能力。当IC4的输入电平超过7V时，其输出变为低电平，触发IC5定时器开始定时，同时该定时器的3脚变为高电平，使3DG130导通，继电器触点吸合，接通电阻丝和风机。在定时器的2脚设置了手动开关Sl，可进行手动操作，还可通过S2选择冷风或热风。
