红外发射部分由555时基电路产生频率为5kHz，占空比为50％的方波信号，驱动红外发射管发射红外线。

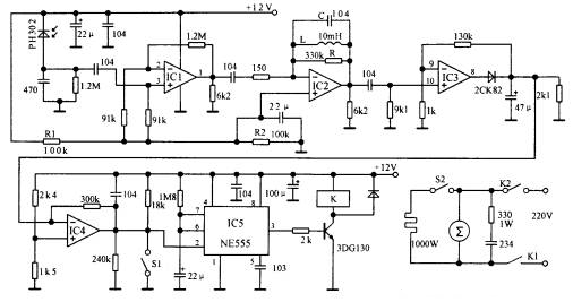

在手置于干手器下部时，由于手对红外线的反射作用，接收电路中的PH302将接收到的红外线变成电信号，经IC1、IC2、IC3组成的选频放大器，其输出信号经放大、整形、滤波变成直流信号进人比较器IC4。比较器的门限电压为7V，设置较高，其目的是提高电路的抗干扰能力。当IC4的输人电平超过7V时，其输出变为低电平，触发IC5定时器开始定时，同时该定时器的3脚变为高电平，使3DG130导通，继电器触点吸合，接通电阻丝
