光敏报警器
2012-07-30

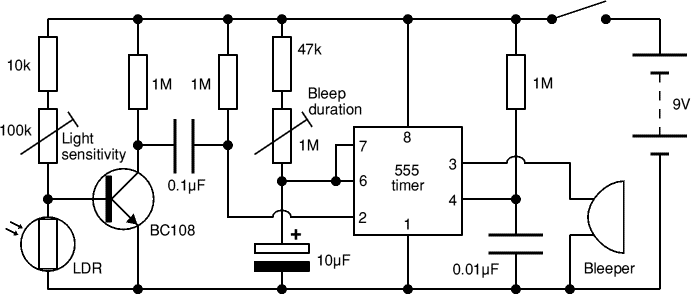

电路由两部分组成，一部分为光检测电路，用于检测突然来的光线，也可能因为缓慢变化的光线而误报警，因此一定要选择合适的地方和时间。一部分为报警电路，５５５接成单稳态触发器，一定时间自动停止报警。
蜂鸣器一定要用那种通电自已会响的，不能用蜂鸣片。
图中的两个电位器分别用来调整检测光强度和声音频率。

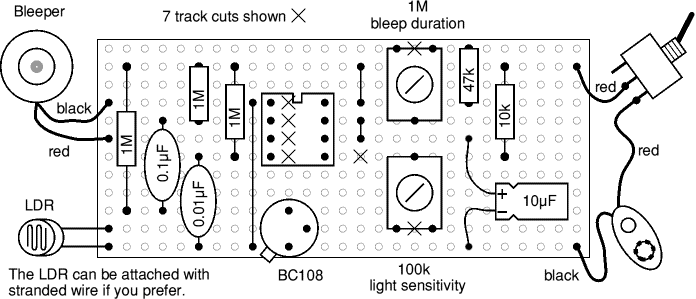

下面为万用板连接图
