熄火报警器
2012-07-27

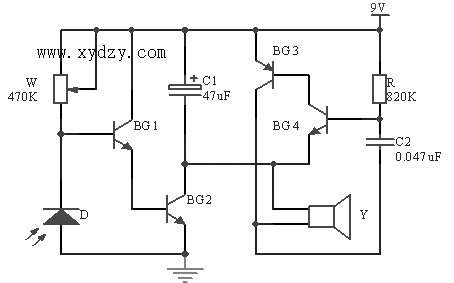

如图所示为熄火报警器电路，可用于煤气炉或燃气热水器熄火报警。
工作原理：
三极管BG1及BG2等组成光控开关。当炉火燃烧时，光敏器件受到强烈的近红外辐射，内阻很小，BG1,BG2管均截止，由BG3,BG4管组成的报警器电路不工作。
当炉火熄灭时，近红外光线基本消失，光敏管内阻增大，致使BG1 BG2管导通，接通了报警电路的电源，扬声器立即发出报警声。
