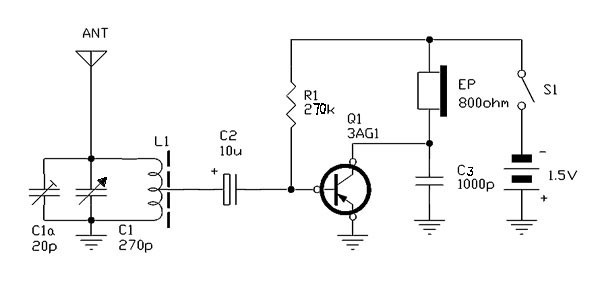

这是一个典型的直放式晶体管单管收音机电路。

L1和C1（C1a）组成调谐电路，用于调谐电台信号；其中的C1a可以省略。

在调谐电路中谐振的电台信号经耦合电容C2加到三极管Q1的基极，被由Q1、R1、EP和C3组成的放大电路放大，在放大的过程中利用Q1发射结的非线性特性同时进行检波，最后放大后的信号经耳机EP放出声音。

电路中，R1的作用是为Q1提供直流偏置，以便使其能正常工作。C3的作用是滤除检波后信号中残留的高频载波信号。

图中L1用纱包线绕70圈，在64圈处抽头；R1的阻值由实验确定。
