这是杭州西乐电器的一款收机套件，电路简单，效果却不错。如果要自制，有一些难度，主要是三个虚线框内的中周比较难调（没有仪器的话）。但原理却比较明了。

由于放大电路对各个频率的信号放大特性不同，这就造成了电路对不同频率的无线电波解调出来的信号幅度也不同，也就是这个解调信号受到的频率的影响，在换电台时，声音大小就有明显的变化。为了解决这个问题，于是就出现在超外差收音机。

所谓超外差，就收音机本身产生个一振荡，与外部信号混合，这个混合信号主要是，两个信号的“和频”和“差频”，取其“差频”，改变电路的参数，使其“差频”为４６５ＫＨＺ，这个差频信号含有电台发射的信号。由于本振电容与调谐电容是相关联的，所以当参数一定时，对于每个电台，电台的频率和本振频率都相差为４６５ＫＨＺ，这个差频称为中频信号。对于每个电台，都对这个中频信号解调。

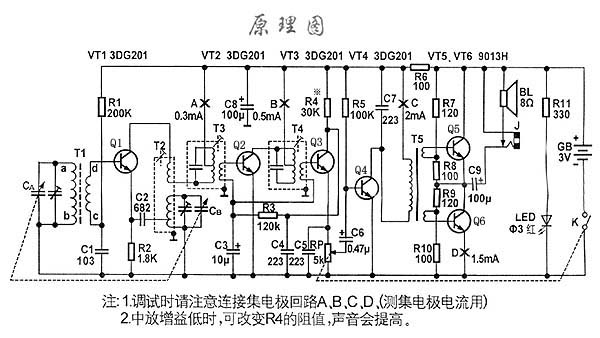

电路其原理如下：

当ＣＡ调谐于某个电台时，其信号能过磁芯和线圈耦合到Ｑ１的基极，本振则由Ｑ１与中周Ｔ２组成的电感耦合式ＬＣ振荡电路。这个信号由发射极注入，与基极信号混频。因此Ｑ１在这里的作用是放大，本振与混频。Ｔ３调谐于４６５ＫＨＺ，混频信号经Ｔ３选频后，送往Ｑ２。

Ｑ２为选频放大电路，其输入耦合到Ｑ３，由于三极管基极的单向导电性，所以输出波形只有输入信号的上半部分的反向。经Ｃ４和Ｃ５滤除高频成分，剩下音频信号。经Ｃ６耦合得低频功放部分。
