uC/GUI NIOS II移植之2D图形库

今天继续昨天的话题。

来看2D图形库。这里面uC/GUI提供了强大的功能。先看看有什么函数。

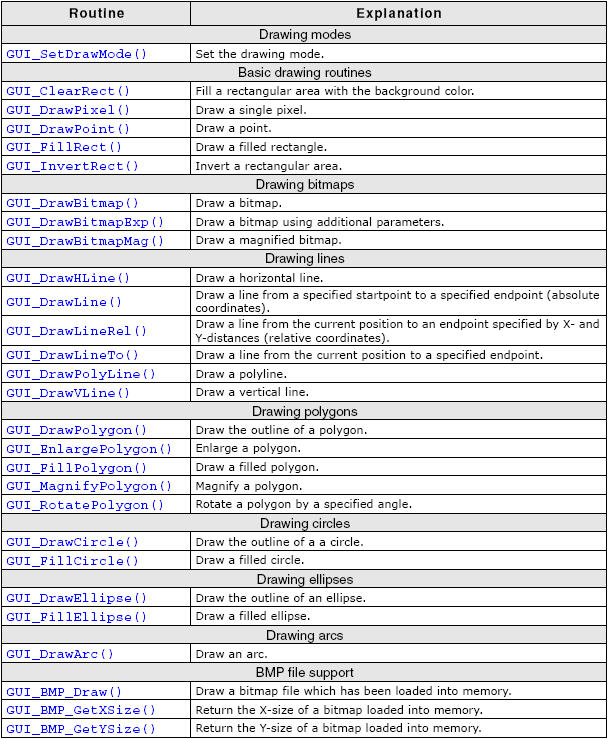

里面有不少东西，这是截的图懒的一个一个把他们敲上来了。

先看第一个函数，GUI_SetDrawMode();设置GUI的绘图模式。靠上去好像很高深。这个函数就有一个参数mode。

mode又两个选项GUI_DRAWMODE_NORMAL和GUI_DRAWMODE_XOR。

先看一个例子大家就明白这个MODE是什么意思了。

void MainTask(void) {

unsigned int i;

GUI_Init();

GUI_SetFont(&GUI_FontHZ_Times_New_Roman_14);

GUI_SetDrawMode(GUI_DRAWMODE_NORMAL);设置为GUI_DRAWMODE_NORMAL

GUI_SetBkColor(GUI_YELLOW);

GUI_Clear();//这句话比较有意思，执行了之后他会将整个窗口填充为Bk设置的颜色，要不只有在在绘制的图形的下面才有Bk色。

GUI_SetColor(GUI_RED);

GUI_FillCircle(300, 200, 130);//画第一个园，红色的，显眼一点。

GUI_SetColor(GUI_GREEN);//设置绘图颜色为GREEN

GUI_FillCircle(140, 200, 130);//以NORMAL方式画第二个圆

GUI_SetDrawMode(GUI_DRAWMODE_XOR);//设置绘图方式为XOR

GUI_FillCircle(460, 200, 130);//以XOR方式绘制第三个圆，这里大家仔细看看同样绘制了一GREEN颜色的圆，为什么不是GREEN的？XOR惹的祸。这个函数在黑白显示里面尤为重要！

GUI_SetColor(GUI_BLUE);

GUI_DispStringAt("First Circle", 300, 340);

GUI_DispStringAt("Seconde Circle", 140, 340);

GUI_DispStringAt("Third Circle", 460, 340);//这些是为了观察方便添上去的

GUI_SetColor(GUI_BLACK);

GUI_SetDrawMode(GUI_DRAWMODE_NORMAL);

GUI_FillCircle(300, 200, 3);

GUI_FillCircle(140, 200, 3);

GUI_FillCircle(460, 200, 3);

GUI_DrawCircle(300, 200, 131);//画圆，但是画出来的只有轮廓，上面调用的函数GUI_FillCircle()是将这员填充颜色的。uC/GUI里面所有的在封闭图形比如说圆和长方形的绘图函数Fill和Draw都有类似的关系

GUI_Delay(5000);

}

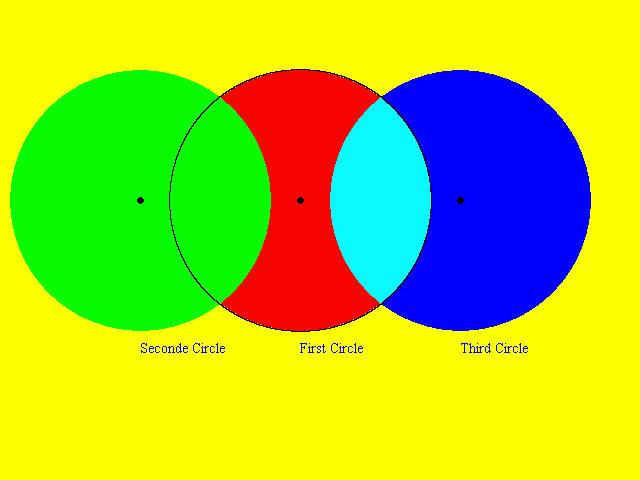

效果图

接下来就应该显示位图了及BMP文件。但是大多数的嵌入式系统不支持文件系统那该怎么办？

uC/GUI提供了一个解决方案，把位图转化为.C文件。

这个工具就叫uC-GUI-BitmapConvert.exe

执行这个工具，打开一个我事先准备好的位图文件。

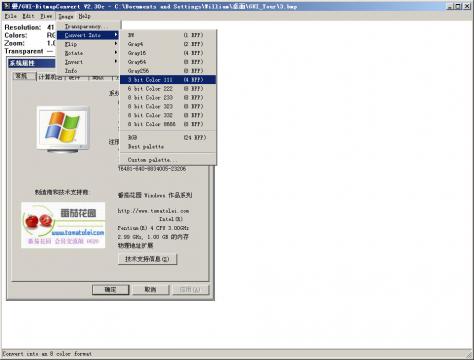

然后如图选择转换该文件。

其实在这里选择把位图转换成多少色的都没有关系，gui会自动适佩目标系统的颜色。

之所以这么选择是为了节省存储空间，毕竟嵌入式系统容量有限。

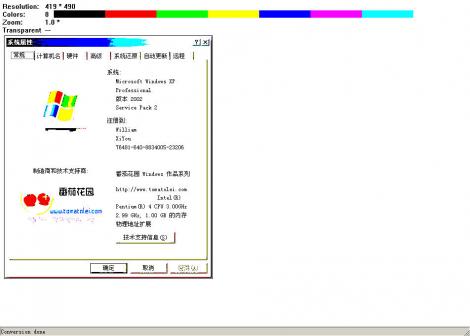

转换好了以后立即就能看到效果。

在界面的最上方显示的是这个位图的大小这里可看到是419*490。

下面显示的就是调色板，即这个位图所有能显示出来的颜色。

线面就是预览了。难看的不行了。

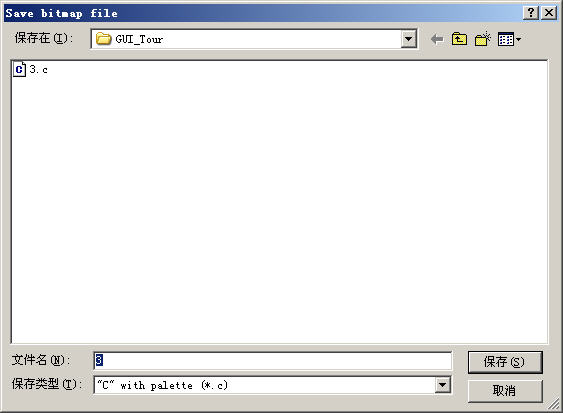

然后选择另存为，就出现了.c文件这个选项。

这是转换好的位图.c文件和位图原文件。

http://www.ednchina.com/Upload/Blog/abb12d5c-6ee8-4898-b9e0-1a7fc1c424c8.rar

uC/GUI还支持位图文件的压缩。在保存的时候选择就可以了。

比较一下文件可以看到两个文件的大小相差了一倍。

为压缩的600多k，压缩的才300。按照他文档的说明，可以提供2的压缩率。

来看看他们都有什么不同。

这是为压缩的：

#include "stdlib.h"

#include "GUI.H"

/*Palette

The following are the entries of the palette table.

Every entry is a 32-bit value (of which 24 bits are actually used)

the lower8 bits represent the Red component,

the middle8 bits represent the Green component,

the highest 8 bits (of the 24 bits used) represent the Blue component

as follows:0xBBGGRR

*/

const GUI_COLOR Colors3[] = {

0x000000,0x0000FF,0x00FF00,0x00FFFF

,0xFF0000,0xFF00FF,0xFFFF00,0xFFFFFF

};/*这个位图的调色板可以看出来里面有8种颜色*/

const GUI_LOGPALETTE Pal3 = {

8,/* number of entries */

0,/* No transparency */

&Colors3[0]

};

const unsigned char ac3[] = {

0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77, 0x77,

/*这里面存放的就是bitmap的数据太多了就被我精简了，只显示一行。有兴趣的去下载附件看看。*/

};

const GUI_BITMAP bm3 = {

419, /* XSize */

490, /* YSize */

210, /* BytesPerLine */

4, /* BitsPerPixel */

ac3,/* Pointer to picture data (indices) */

&Pal3/* Pointer to palette */

};

下面是压缩的：

#include "stdlib.h"

#include "GUI.H"

/*Palette

The following are the entries of the palette table.

Every entry is a 32-bit value (of which 24 bits are actually used)

the lower8 bits represent the Red component,

the middle8 bits represent the Green component,

the highest 8 bits (of the 24 bits used) represent the Blue component

as follows:0xBBGGRR

*/

const GUI_COLOR Colors3_compressed_with_palette[] = {

0x000000,0x0000FF,0x00FF00,0x00FFFF

,0xFF0000,0xFF00FF,0xFFFF00,0xFFFFFF

};

const GUI_LOGPALETTE Pal3_compressed_with_palette = {

8,/* number of entries */

0,/* No transparency */

&Colors3_compressed_with_palette[0]

};

const unsigned char ac3_compressed_with_palette[] = {

/* RLE: 418 Pixels @ 000,000*/ 254, 0x07, 164, 0x07,

/* RLE: 001 Pixels @ 418,000*/ 1, 0x00,

/* RLE: 418 Pixels @ 000,001*/ 254, 0x07, 164, 0x07,

/*同上砍掉了很多东西，有兴趣的看附件*/};

const GUI_BITMAP bm3_compressed_with_palette = {

419, /* XSize */

490, /* YSize */

210, /* BytesPerLine */

GUI_COMPRESS_RLE4, /* BitsPerPixel */

ac3_compressed_with_palette,/* Pointer to picture data (indices) */

&Pal3_compressed_with_palette/* Pointer to palette */

,GUI_DRAW_RLE4

};

看看有什么区别，根据我的理解，压缩就是把有信息的象素点标出来。黑色的就不标记。

不过在显示效果上没有任何区别！但是显示压缩的位图明显能感觉到速度较慢。

这是测试用的代码：

extern const GUI_BITMAP bm3;

extern const GUI_LOGPALETTE Pal3;

extern const unsigned char ac3[];

extern const GUI_BITMAP bm3_compressed_with_palette;

//这是一些要用到的外部变量声明

GUI_SetDrawMode(GUI_DRAWMODE_NORMAL);

GUI_SetBkColor(GUI_BLACK);

GUI_SetColor(GUI_WHITE);

GUI_Clear(); /*清理桌面，变成黑的*/

GUI_DrawBitmap(&bm3, 10,10);/*在左上角为起始点的10，10座标为圆点显示位图*/

GUI_Delay(5000);

GUI_Clear();

GUI_Delay(1000);

GUI_DrawBitmap(&bm3_compressed_with_palette, 50, 10); /*在左上角为起始点的50，10座标为圆点显示位图，效果上没有区别，但是速度明显的慢*/

GUI_Delay(5000);

直接添加到上段代码的后面就行了。

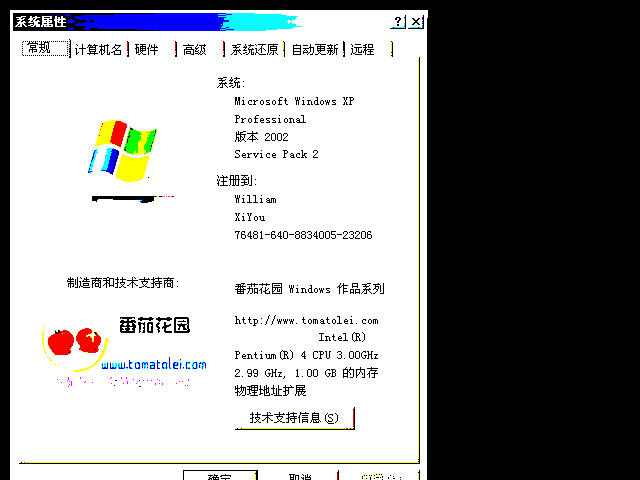

超出显示范围的内容就被自动砍掉了。这是第一个显示的截图，第二个由于效果上没却别，就不浪费论坛空间了。

再来看看GUI_DrawBitmapExp();这个函数，这个函数有多达十个参数。

void GUI_DrawBitmapExp(int x0,int y0,//显示位图的起始座标（指的是在LCD上的位置）

int XSize, int YSize,//这个两参数的含义是在待显示的位图中选取一个XSize*YSize大小的范围来显示，从0，0座标开始。取值范围1~~255

int XMul,int YMul,//比例因数，即放大比率！议会就能看到这个参数的效果

int BitsPerPixel,//位图的每个象素的位数，可以在bm3这个结构体中找到

int BytesPerLine,//待显示位图每行的字节数，可以在bm3这个结构体中找到

const U8* pData,//指向位图，实际存储数据变量的指针。

const GUI_LOGPALETTE* pPal);//指向GUI_LOGPALETTE数据结构的指针GUI_Clear();

GUI_Delay(1000);

GUI_DrawBitmapExp(10, 10, 255, 255, 1, 1, bm3.BitsPerPixel, bm3.BytesPerLine, &ac3, &Pal3); //看看这段代码的含义，特别注意pData的取值是指向ac3的指针

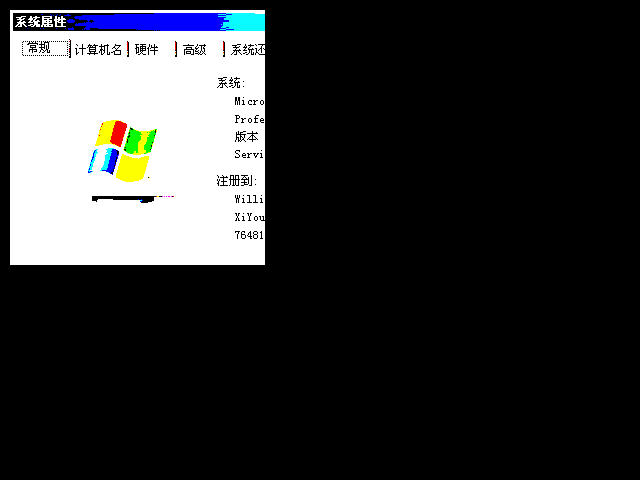

这句的效果

GUI_Delay(5000);

GUI_DrawBitmapExp(10, 10, 255, 255, 2, 2, bm3.BitsPerPixel, bm3.BytesPerLine, &ac3, &Pal3);

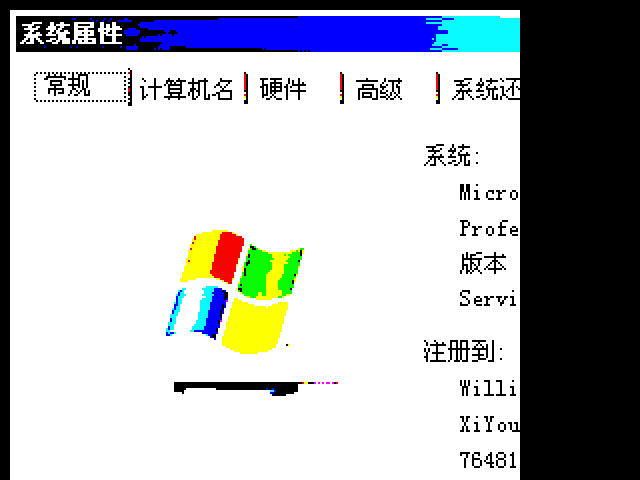

这句的效果，图片被放大了！

GUI_Delay(5000);

GUI_Clear();

GUI_DrawBitmapMag(&bm3 ,10, 10, 2, 2);

GUI_Delay(5000);

也是放大显示一个图像！效果和上面的是一样的。

没有什么区别。

下来在演示一个polygons的例子。

static const GUI_POINT _aPointArrow[] = {

{0,0},

{-40, -30},

{-10, -20},

{-10, -70},

{ 10, -70},

{ 10, -20},

{ 40, -30},

};//定义一个多变性所有的顶点

GUI_Clear();

GUI_SetColor(GUI_BLUE);

GUI_FillPolygon (&_aPointArrow[0], 7, 260, 180);//填充颜色

GUI_DrawPolygon(&_aPointStar, 7, 460, 200);仅有边框

//7表着个要Fill的多变性有几个顶点

GUI_Delay(5000);

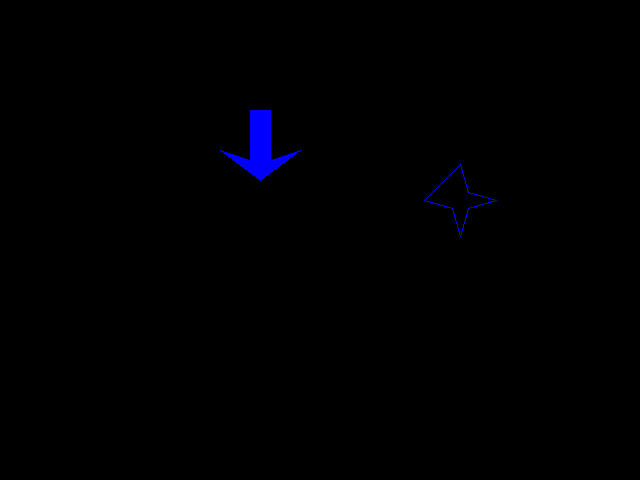

效果如图：

今天用到的main函数。

http://www.ednchina.com/Upload/Blog/87886f3f-b745-492d-a944-4df06746c217.rar

今天就到此为止！明天继续！有兴趣的朋友还请关注。
