uC/GUI Simulation的应用

uC/GUI提供了一格功能是强大的工具，即Simulation工具他可以在windows环境下模拟uC/GUI的运行结果，为GUI应用程序的开发体供了极大的方便，在模拟器上开发GUI应用程序代码可以几乎无修改的直接应用于目标硬件。

这个模拟器的原理是GUI程序运行后产生一个实时更新的BMP图片然后由gui模拟程序显示出来。这个功能作得太好了，这样子gui程序的开发简直是无敌了。

在下载的uC/GUI源代码中，解压后就能看到一个名叫Simulation的VC6Workspace和project。

在顶楼的图中可以清楚地看到这两个文件。这是uC/GUI的开发人员帮我们做好的。直接打开这个工程就可以在VC6中开发GUI应用程序，uC/GUI高度抽象，应用程序与底层很好的分离，这样为GUI应用程序的开发提供了极大的方便。

下面打开这工程看看里面有什么东西。我使用的VS.Net。没有什么区别，个人认为VS.Net的功能较VC6强大许多。是一个优秀的集成开发环境。

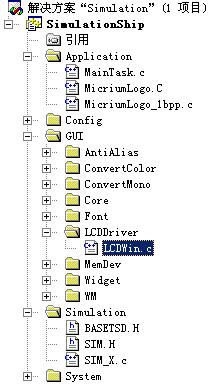

打开工程后我们看看里面都有些什么东西。

config和gui文件加我们前面都说过了，里面放的就是Gui的配置文件和gui的源代码。

这里面多了几个文件夹。

Application文件夹，用户存放应用程序文件的地方。

Simulation文件夹模拟器提供初始化和一些配置信息，我们根本不用改动这些东西。

System文件夹，大家知道每个C程序都有一个main函数，这里面就放了这一个东西。

还有一个地方，就是LCD_Driver这个文件夹里面放的是LCDWIN.c这样无论你怎么修改GUI的配置，模拟器都会使用这个驱动程序来实现GUI程序运行结果的正确的显示。

LCDWin.c就是基于windows模拟器的驱动程序，就是通过这个驱动生成模拟器里显示的bmp图片。

弄清楚这些东西，就可以开始uC/GUI编程了。

打开MainTask.c这个文件我们就在这里面编写我们的GUI应用程序。

#include "GUI.h"

extern const GUI_BITMAP bmMicriumLogo;

extern const GUI_BITMAP bmMicriumLogo_1bpp;

下面是自带的一段示例代码。

我们来看看她都干了些什么东西。

/*

*******************************************************************

*

*main()

*

*******************************************************************

*/

void MainTask(void) {

int Cnt =0;

int i,YPos;

int LCDXSize = LCD_GET_XSIZE();

int LCDYSize = LCD_GET_YSIZE();/*取得lcd物理尺寸，这个参数是在lcdconf.h里面定义的*/

const GUI_BITMAP *pBitmap;/*一个指向预显示的位图的指针，在这里位图是在.c文件里面存储的ps:.c的体积大的吹牛*/

GUI_Init();/*初始化GUI，这谁痘看得出来*/

/*这里面除了初始了在guiconf.h里面定义的时用的GUI的所有功能，包括widget，wm等功能的初始化，当然还有lcd的控制器的初始化*/

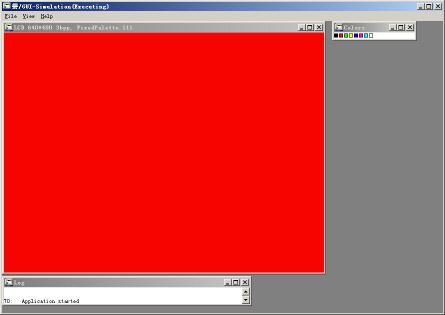

GUI_SetBkColor(GUI_RED); GUI_Clear();/*设置背景颜色为RED，其结果如图*//*

/*说明一下这个模拟器的窗口，最大的那个窗口显示的就是GUI程序的运行结果。标题里显示的是当前LCD的配置参数，colors显示的当前gui系统能显示的所有的颜色，即调色板。log是gui的日志，这个功能会在后面说明*/

GUI_Delay(1000);/*延迟1000个时钟节拍，这里我们的gui是应用在ucos rtos上面，这里的时钟节拍就是ucos的时钟节拍*/

GUI_SetBkColor(GUI_BLUE);/*背景设为BLUE*/

GUI_Clear();/*清除当前的window，没有窗口就清理整个屏幕*/

GUI_Delay(1000);

GUI_SetColor(GUI_WHITE);

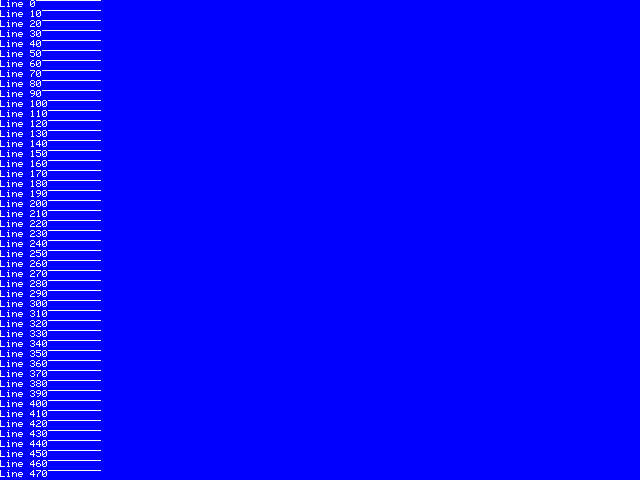

for (i="0"; i<1000; i+=10) {

GUI_DrawHLine(i,0,100);

GUI_DispStringAt("Line ",0,i);

GUI_DispDecMin(i);

} /*这段代码的功能就是每隔10行显示文字line和一条直线。*/

GUI_Delay(1000);

GUI_SetColor(0x0);//设置显示颜色为黑色！？黑色对着呢！1时点亮0是熄灭你看看是不黑色。

GUI_SetBkColor(0xffffff);

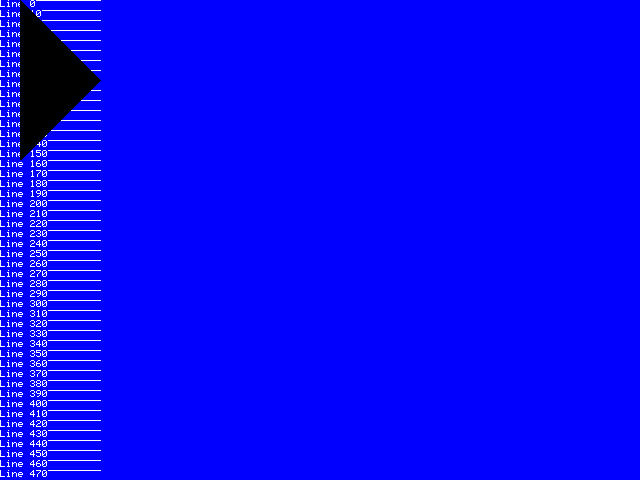

for (i="0"; i<160; i++) {

int len = (i<80) ? i : 160-i;

GUI_DrawHLine(i,20,len+20);

} //显示一个三角形

GUI_Clear();

if (LCD_GET_YSIZE()>(100+bmMicriumLogo_1bpp.YSize)) {

pBitmap=&bmMicriumLogo; //设置要显示的位图为MicriumLogo

} else {

GUI_SetColor(GUI_BLUE);

pBitmap=&bmMicriumLogo_1bpp;

}

GUI_DrawBitmap(pBitmap,(LCDXSize-pBitmap->XSize)/2,10);

YPos="20"+pBitmap->YSize; //显示位图MicriumLogo

GUI_SetFont(&GUI_FontComic24B_1);

GUI_DispStringHCenterAt("www.micrium.com",LCDXSize/2,YPos); //在指定位置以FontComic24B_1字体显示文字www.micrium.com

GUI_Delay(1000);

GUI_SetColor(GUI_RED);

GUI_DispStringHCenterAt("?2002 ", LCDXSize/2,YPos+30);

GUI_SetFont(&GUI_Font10S_1);

GUI_DispStringHCenterAt("Micri祄 Inc.",LCDXSize/2,YPos+60);;//在指定位置以Font10S_1字体显示文字Micrium Inc

GUI_Delay(1000);

}

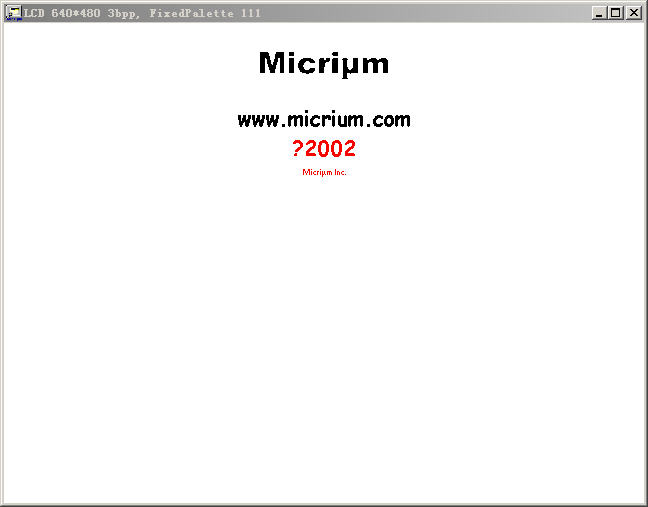

截图

一个完整的gui应用程序的例子就出来了。接下来将是gui应用程序的开发。

从最简单的文字到window到复杂的控件。

一步一步来，我也在学习。

在硬件控制器彻底搞定之前都将使用这个东西开发应用程序。
