FM无线麦克风的制作

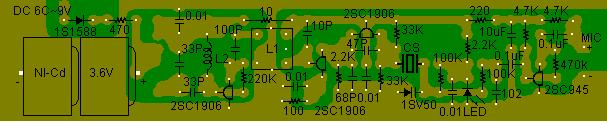

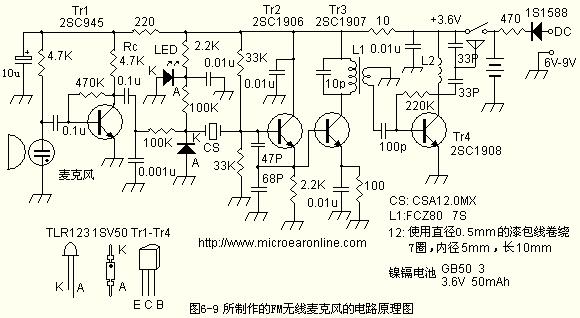

图9所示的为所制作的FM无线麦克风的电路构成。图10所示的为印刷电路基板的零件配置图与印刷铜箔图样。

无线麦克风的完成品其外形愈小愈好，但是，考虑到制作的方便，决定大小约为20mm×100mm。

电源可以使用3.6V，50mAh的镍镉电池，装设在基板上，利用AC Adaptor的DC6V～9V的输出电压充电。因此，在基板上设有充电端子。

图10 FM无线麦克风的印刷电路基板

电源也可以使用干电池，例如，使用3个单4号或单5号的干电池串联。此时的电源电压虽然为4.5V，但是，电路的数值并不需要做变更。

要注意的是一般干电池是不能充电的，因此，不能与充电用的AC Adaptor连接。

调整无线麦克风的输出位准

对于无线麦克风的调整，可以使用附有位准电平表(Level Meter)的FM接收机。

输出位准的调整是使用调整用起子(driver)调整L1。此调整用起子不能为金属材质，可以使用塑料材质，将其前端削成可以插入L1铁芯内调整。

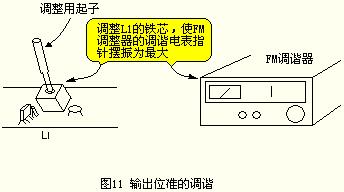

调整为如图11所示，慢慢旋转L1铁芯，使FM调谐器的调谐电表(Tuning Meter)指示为最大。

（如果在调整时，找不到谐振点则可以将Cx改用7pF或12pF看看。）

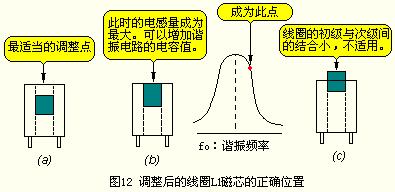

正确的调整点位置应该如图(a)所示。如果为图(b)所示的铁芯位置，线圈的电感量为最大，可能还找不到谐振点。此时，可以将谐振电路的Cx10pF电容改用12pF或15pF。

图(c)的位置，铁芯已外露，会使线圈内的初级圈与次级圈的结合变弱。应该还是要将铁芯调整在线圈盒子内。

调变度舆频率的调整

使用FM调谐器接收，觉得调变度不适当时，可以调整低频率放大用晶体管Tr1的集极电阻Rco声音太小，调变度不足时，可以将Rc值增大，声音过大失真，调变度太大时，可以将Rc值减小。

如果所传送的频率与使用地区的FM广播电台频率有重叠现象时，可以将无线麦克风的振荡频率偏离些。

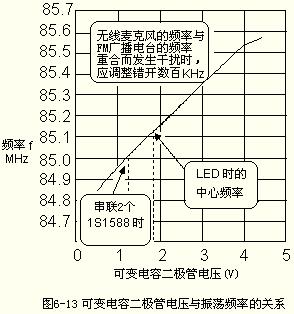

图13所示的为加在可变电容二极管上的电压与振荡频率的关系。振荡频率由发光二极管的顺方向电压1.8V决定，振荡频率约为85.1MHz。

图13 可变电容二极管的电压与振荡频率

(将12MHz的陶磁振荡器7倍频成为84MHz，由于此一元件的电感量领域很宽，振荡频率约在85MHz附近。)

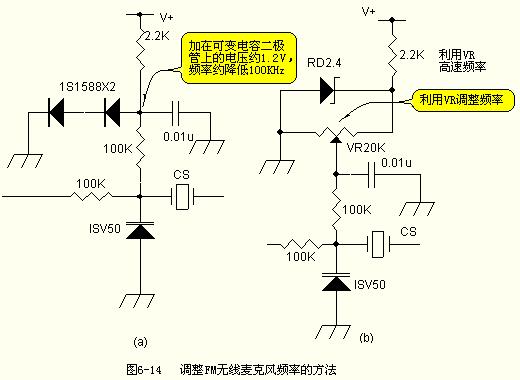

如果要改变振荡频率，可以如图14所示，将发光二极管取下，利用切换二极管的顺方向电压。

例如，使用2个切换用二极管(Switching diode)1S1588串联，其顺方向电压约为1.2V，便可以使其振荡频率成为85.0MHz(参照图13)，此变更前低了100kHz。以避免与FM广播电台重叠。

如果需要再做细微调整时，可以如图(b)所示，利用VR调整。

(无线麦克风的振荡频率与使用地区的广播电台有重叠现象时，可以改变可变电容二极管的电压，以使频率偏离。)

所制作的FM无线麦克风的特性

▲经过时间：频率变动特性

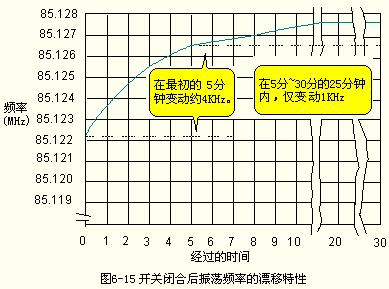

图l5所示的为将电源ON后，随着时间的经过，测试其频率变动的情形。

(电源ON后，经过5分钟，频率约变动4kHz。但是规格为±75kHz以内，没有什么问题。)

在将电源SW ON后5分钟，振荡频率会增高约4KHz。可是，在5分钟至30分钟之间，则仅变化约lKHz，此仍然符合实用性。

▲电源电压：频率变动特性

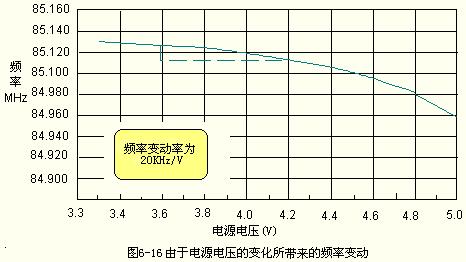

图16所示的为电源电压变化时，频率变化的情形。振荡频率在电源电压为3.6V时为85.125MHz，在4.1V时为85.11MHz。也即是，由电源电压所产生的频率变动率为20KHz/1V。

(此所使用的镍镉电池的电压变动不会超过1V，因此，不必担心频率变动的问题。)

设计规格要求的频率漂移为20KHz，但是，只要将电源电压的变动抑制在±0.5V以内，便没有什么问题。

如此所制作的FM无线麦克风的通话距离虽然可以达到20～30m，但是，由于电路的误差，并不能达到此一距离。

如果要再延伸通话距离时，可以在FM调谐器前追加第2章2-2所制作的[使用FET的高频率放大器]。
