网络上经常可以见到有部分网友同时会pads (power PCB) , 以及PROTEL 。他们在使用过程中比较两个软件的使用方法。其中最集中的问题是PROTEL 中画总线的问题，只要一提到PADS 和PROTEL 两者的优缺点，大部分人都会说PROTEL 画总线不好用。其实不尽然，PROTEL 中画总线很简单，而且画完后不影响网络。画20 条以上速度要比PSDA 不相上下。如果画100 条以上的话那PADS 是无论如何都比不上的了。

下面是具体的步骤：

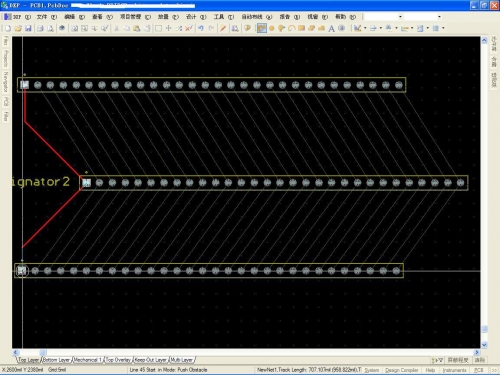

首先画一条线。

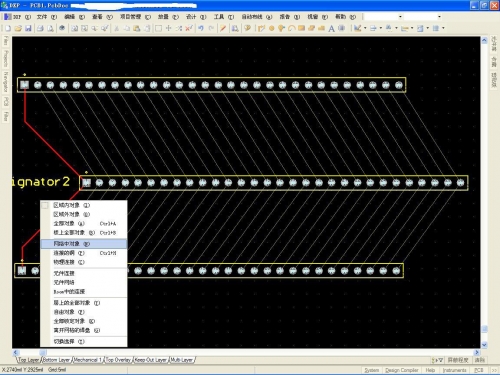

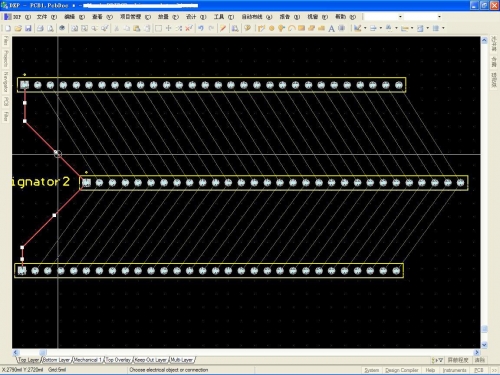

在使用快捷键 “S” “N” 选中网络，如下图

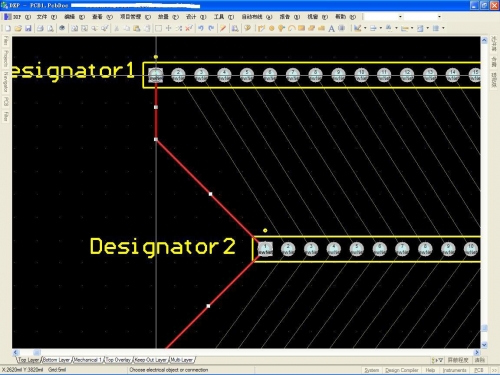

然后用快捷键 CTRL + C 复制 所选的线，并确定基点。

然后再“编辑”菜单里选“特殊粘贴”或者使用快捷键 “E” “A”调出特殊粘贴对话框 （不能使用工具条上的快捷图标）如图：

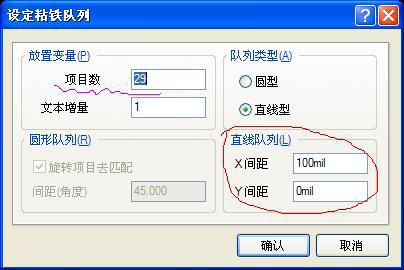

看到画红圈的地方吗！一定要选中 再点“粘贴阵列” 弹出如下对话框：

项目数 填写你要复制的总线数（一般是N-1 条，N 表示你一共有多少条总线）

在“直线队列”中可根据你的实际情况填写。一般来讲DIP 封装的元件管脚间的距离是100mil 。X，Y，表示你的总线是横排还是竖排。确认吧！

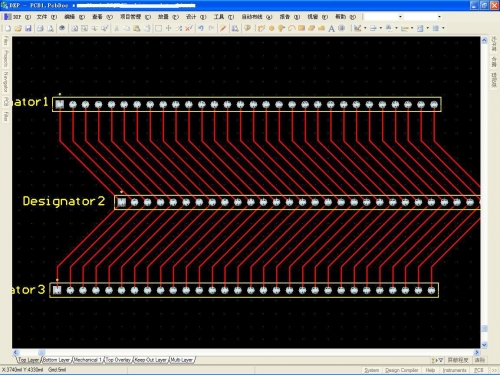

一下就完了。效果挺好

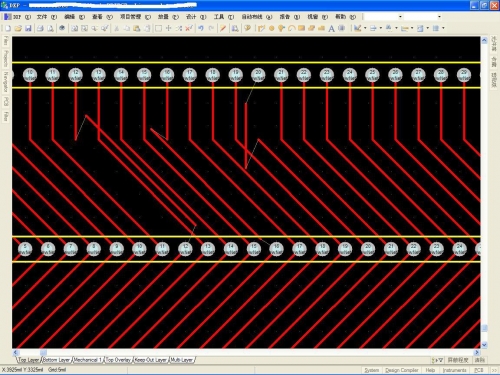

检查一下网络，没问题吧，各是各的，决不影响DRC。
