实　践　篇

这款１００ｍＷ发射机板完成以后，我们又找了５位学生朋友来做实验，一人做一块，主要是想通过实践来确认一下这块板的制作难度。

由于志愿实验者都是没有制作经验并且也不全爱好电子技术，我们将这块电路板分成几个步骤来做。

第一步

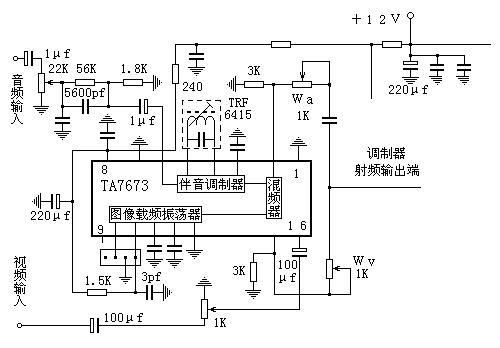

安装调制部分，将下面电路图中的元器件焊好。

１．测ＴＡ７６７３的１１脚电压应为３．８Ｖ左右。

２．将电视机的射频输入端（天线端口）连接调制器的射频输出端，电视机应该能接收到射频信号，屏幕显示非常纯净的白光栅。注意：天线口应有隔直功能，假如没有应串接电容隔直。

３．输入ＡＶ信号，调各可调器件使音像具佳。

这一步将决定将来音像的基本质量，要反复调整以达到满意的声像效果，同时也应该在这一步摸索一下图像调制度对画面的影响，伴音载频电平高低对画面的干扰等等，积累一些必要的经验。

第二步

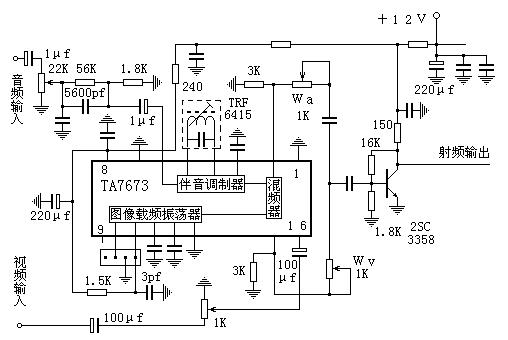

完成板上增益级的焊接安装，如下图。

这一步的工作比较简单，却很重要，是整机增益最高的一个环节。通常只要２ＳＣ３３５５的集电极电压在６－８Ｖ间，电路便能很好地工作。

这一级应选用质量较好的管子。

第三步

这一步将使功率输出级的２ＳＣ２０５３投入工作。由于调制级经两级放大以后其输出电平又可能达到１００ｄＢｕＶ以上，有些自动增益调整量不大和输入电路动态范围不足的电视机可能出现同步不稳，因此应在２ＳＣ２０５３的输出和电视机之间插入一个衰减器，可如下图制作。

如图制作的衰减器能在很宽的频率范围内工作，阻抗约７５欧姆。

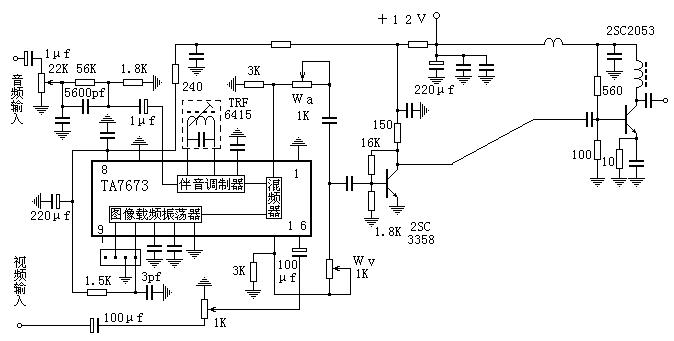

做好了衰减器，就可以将电路板按下面的电路图补齐了。

这一步的主要工作是调整功放级的上偏置电阻使发射极电压为１Ｖ，若是您懂得一些晶体管电路，通常这一步不会遇到什么困难。

根据经验，假如你做的是低频道，如１－频道或２频道，调试到此也就基本上结束了，一个２ＳＣ３３５８推动发射管总增益足够，因为发射管２０５３在１－２频道的增益也很高，做好了能在３０分贝左右，３３５８则近４０分贝，在此频段增益不是问题，难点是防止自激。防自激的主要手段是衰减信号，降低增益。

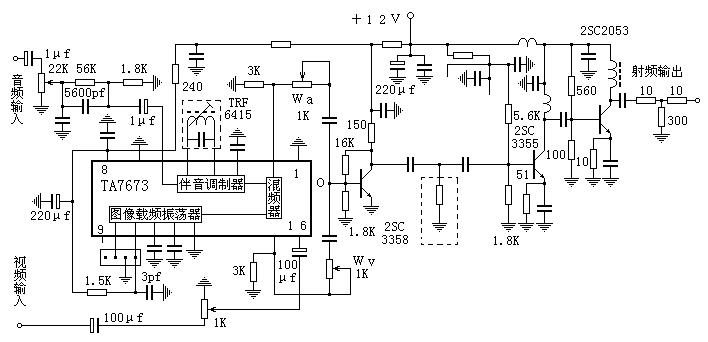

在６－１０频道，需要再加上一级放大，如下图。

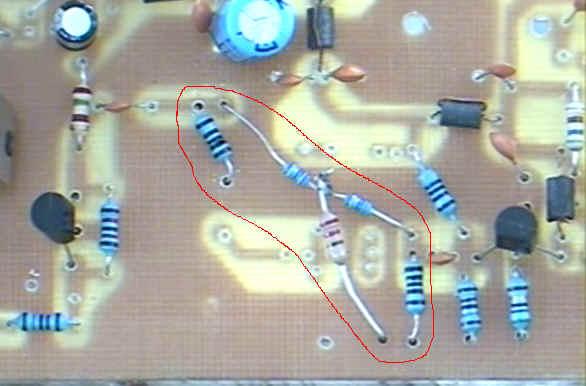

加了这级放大工作在６－１０频道应该可以，但工作在６频道以下则嫌增益过高，因此用图中虚线内的电阻来衰减信号，在３－５频道有可能单用此电阻还不能有效地遏制其增益（同时还得考虑匹配等因素），则需要配接更合理的衰减器，下图便是一例（３频道）。
