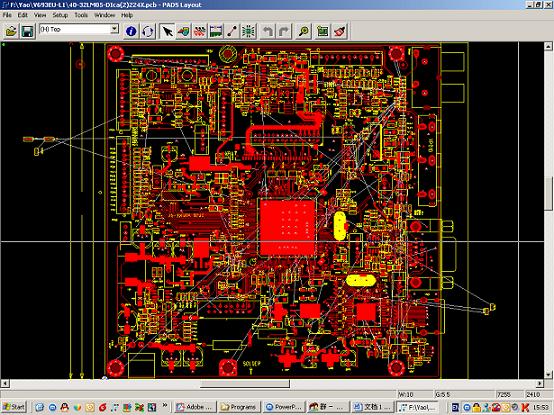

1. 首先用powerpcb程序打开已有的pcb文件(简直废话嘛!~)

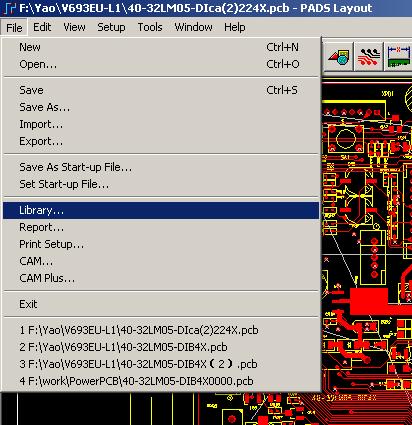

2. file / library…

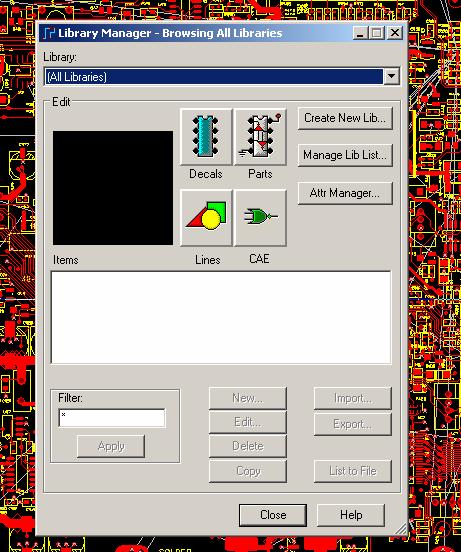

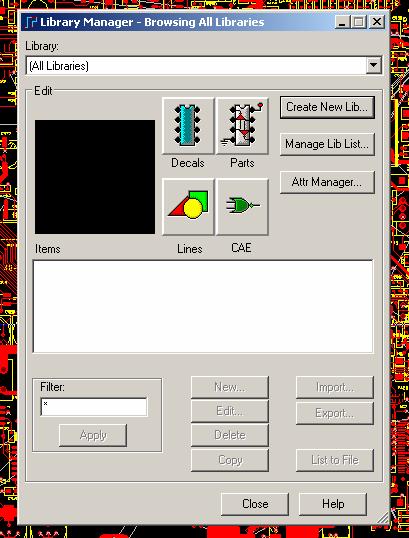

3. 跳出如下对话框

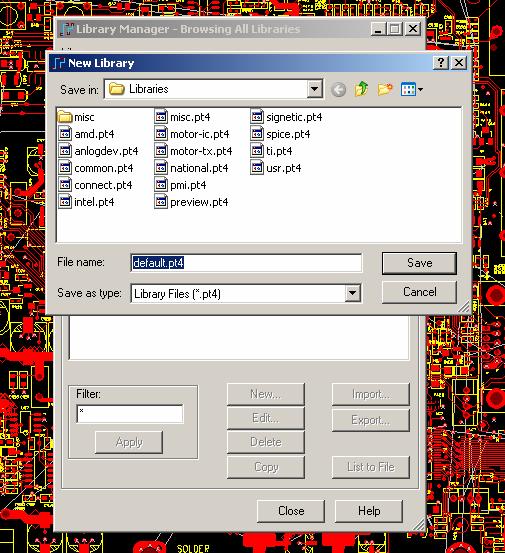

4. Create New Lib…

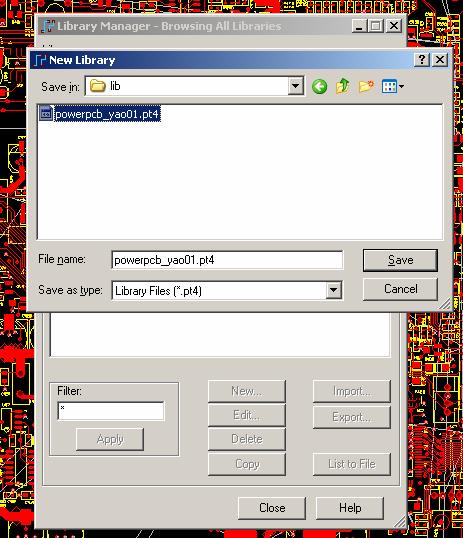

5. 选择合适的路径(一般是你的工作目录)和库的名字(容易记忆和管理)

6. save

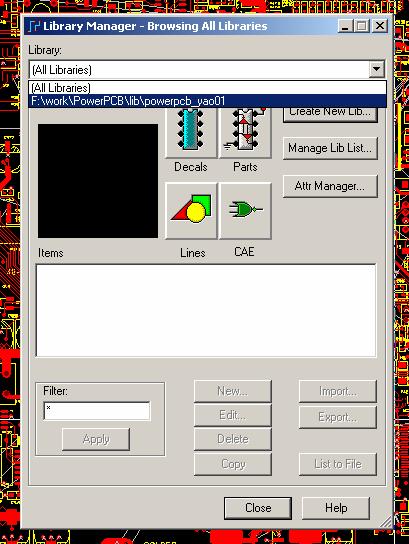

7. 在library:里选择刚才新建和保存的库(即在pcb中加载库文件)

8. close

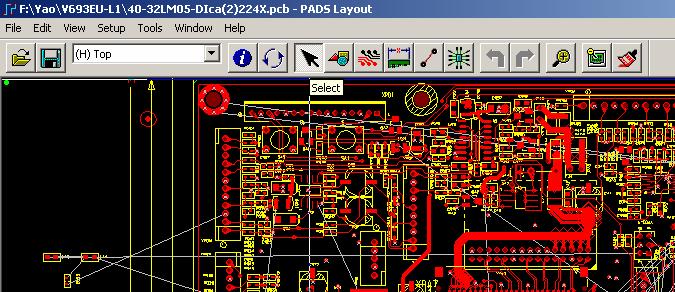

9. 使鼠标在选择状态

10 在pcb工作区域点右键后选择select components

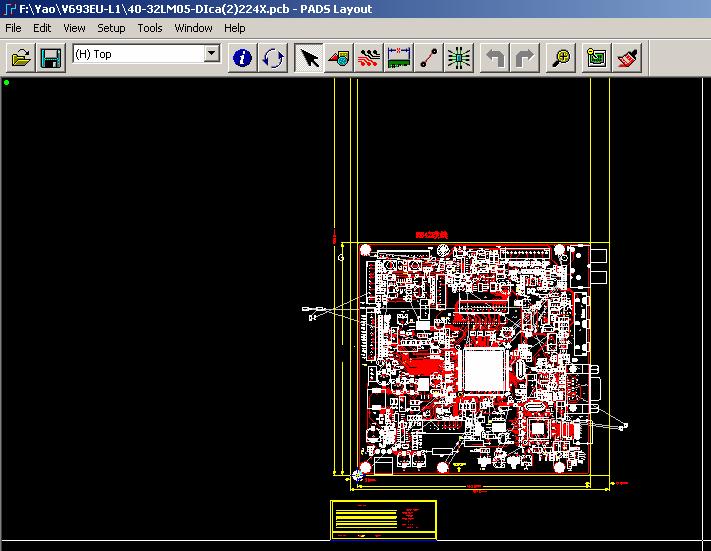

11. 缩小pcb,用鼠标左键框选整个pcb

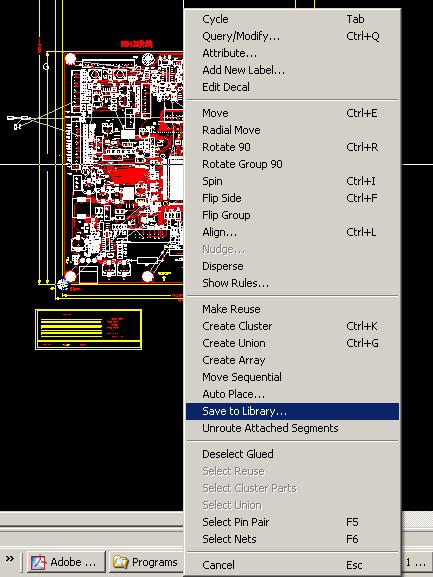

12. 在pcb工作区域点右键后选save to library…

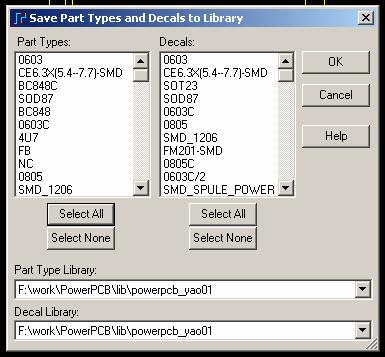

13. 跳出如下对话框

14. part types和decals都选择select all

15. 点OK后就大功告成

现在我们来检查一下这个库里是否有这个pcb里的封装

File / Library / Decals

点PCB Decals里面的封装名字,上面就有这个封装大致样子的显示

好了,就到这儿吧!~
