POWERPCB不能过孔的问题
2013-01-24
happyxt
标签: POWERPCB

从ORCAD 中导入元件,此时能走线不能过孔,这个问题也是怪怪的!

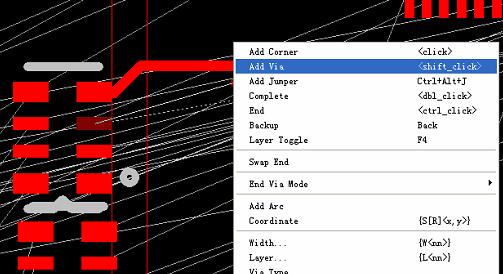

走线过程中不能加 VIA,无论是按 F4 还是右击都不能加,很是郁闷,这是我就一个个的看,终于发现问题所在,请看下图!

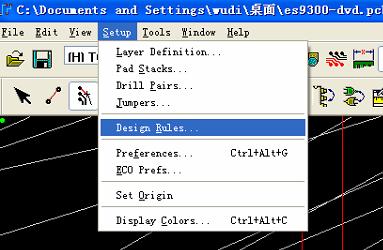

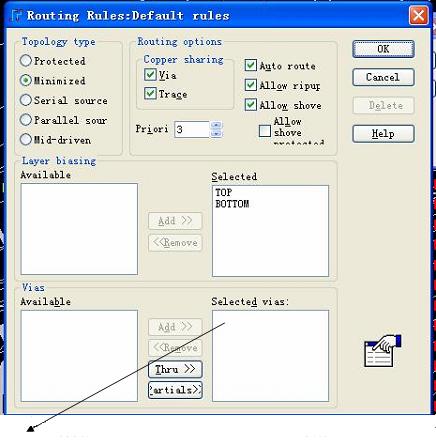

在DESIGN RULES中设置DEFAULT――ROUTINT—见下图:此时会弹出一个对话提示:

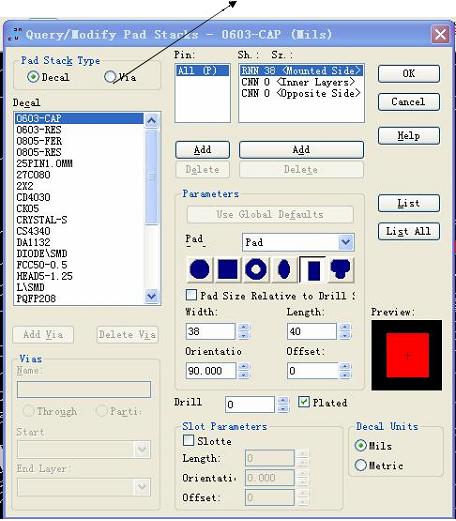

此处应该有内容,也就是你VIA大小的选择,而这里没有,这就是不能过孔的原因,原因找到了,我们又怎么来处理呢,我在菜单中选择SETUP-----PAD STACKS---在这里面设置!

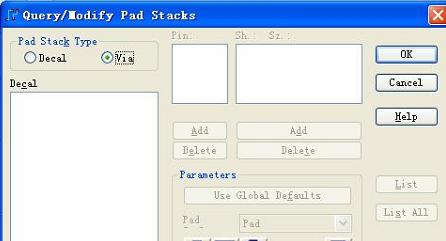

此处我选择VIA就可以了

选后发现里面是空的,也就是没有过也可以被使用!

这时我们点击ADDVIA在其中加一下就可以了!

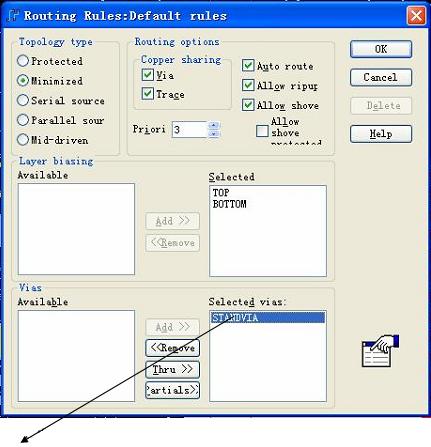

此处已经有过孔,至此就可以过孔了!
