2.3 程序在MAX+PLUS II环境下的分析

在此设计中我所采用的编程目标芯片是ALTERA公司的EPF10K10LC84-3.

2.3.1波形仿真

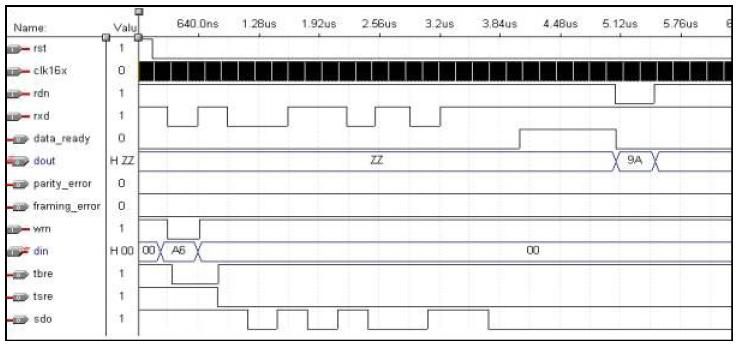

波形仿真图如图6所示：

图6

由于条件限制，数据给的太多，从图6上是看不出来的，所以，为了说明设计的正确性，只给出了一个数据。通过波形仿真图我们可以清楚的看到UART的工作原理。

2.3.2 时序分析

我对设计在没有优化的情况下做了分析，首要的目的是验证用FPGA/CPLD设计的正确性，次要的目的主要是与优化后的分析进行比较，以说明用FPGA/CPLD设计的优越性。

优化前的时序分析图如下：

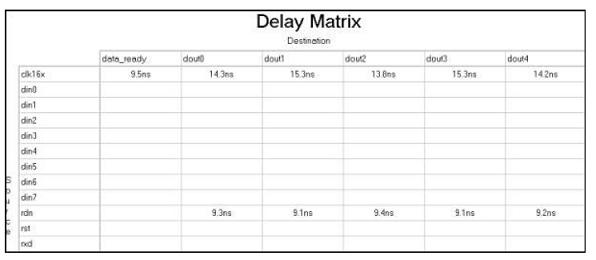

图7、延时矩阵图

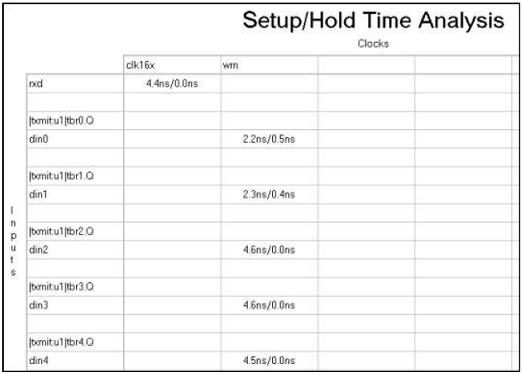

图8、建立/保持时序分析图

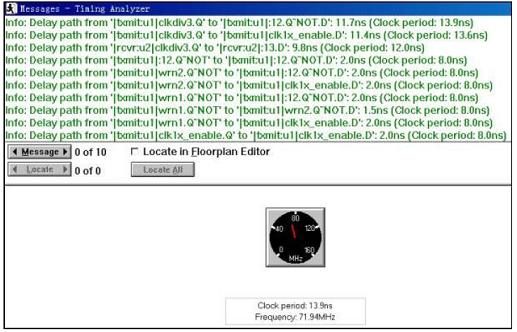

图9、延时路径及寄存器时钟特性图

对本设计采用MAX+PLUS II优化设计中的专门针对其ALTERA器件的优化。在逻辑综合类型中选择快速类型（Fast）。这种类型是对大部分的器件特殊结构进行优化，是对性能要求较高的设计采用的综合类型。但是编译适配要比普通类型（Normal）慢许多。对于适配FLEX/ACEX等系列器件，综合器会自动使用FLEX/ACEX中的级链、进位链结构（对于Normal是忽略的）。

优化后的时序分析图如下：

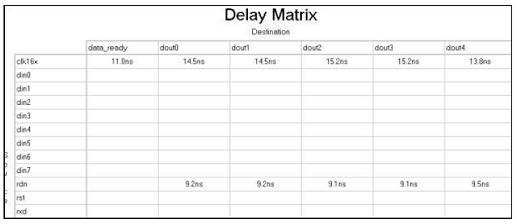

图10、优化后的延时矩阵图

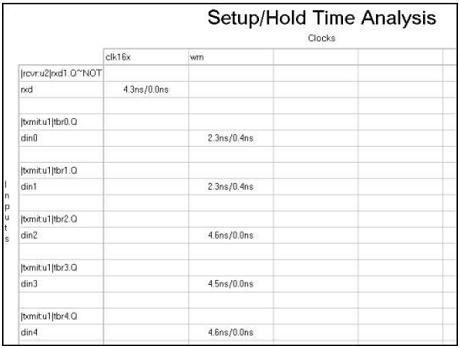

图11、优化后的建立/保持时序分析图

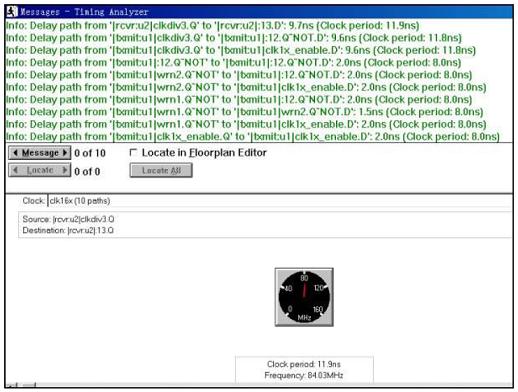

图12、延时路径及寄存器时钟特性图

从时序分析我们可看到本设计基本满足设计要求。（上面的时序分析图中，某些图中只包含了部分数据）

对于优化前与优化后的数据比较来看，虽然在某些数据上优化后反而不如优化前的，这是正常的。因为优化不可能照顾到每一个信号。

2.3.3 资源利用

对于资源利用的情况，也分优化前和优化后进行比较。

优化前的资源分布图如下：

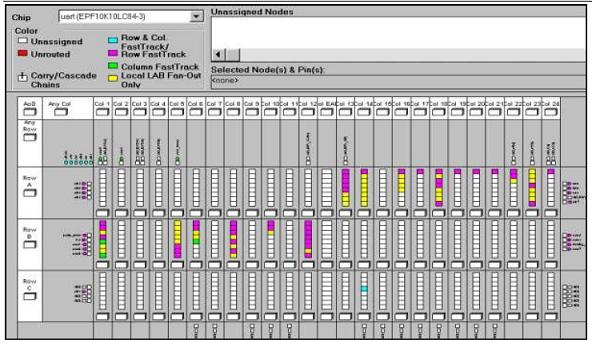

图13、资源利用分布图

由于FPGA/PLD的阵列结构，如果在设计中，将某些关联模块在适配的时候集中分配在一块，其性能会大大提高。因此，对本设计进行打包（Clique）（又称分组）。

优化后的资源分布图如下

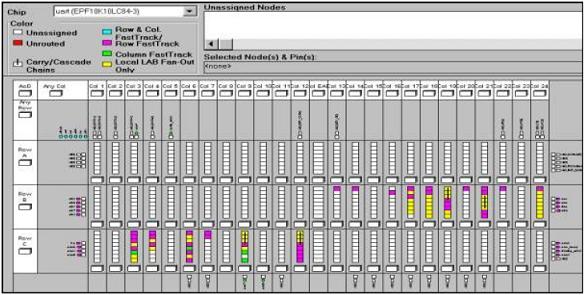

图14、优化后资源利用分布图

从上面的比较中，我们很清楚的看到，优化后的资源利用率有了很大的提高。

3 总结

本设计由于采用了VHDL语言作为输入方式并结合FPGA/CPLD，大大缩短了设计周期，提高了设计的可靠性、灵活性，使用户可根据自己的需求，方便、高效地设计出适合的串行接口电路。
