1. 实验要求及目的：

点亮发光二极管。通过这个实验，熟悉CPLD/FPGA开发软件的使用方法和开发流程及Verilog HDL 的编程方法。通过这个实验可以实际使用一下Quartus II软件，一通百通，下次就不讲那么详细了：）

使用软件：Quartus II 5.0。

2. 硬件原理图：

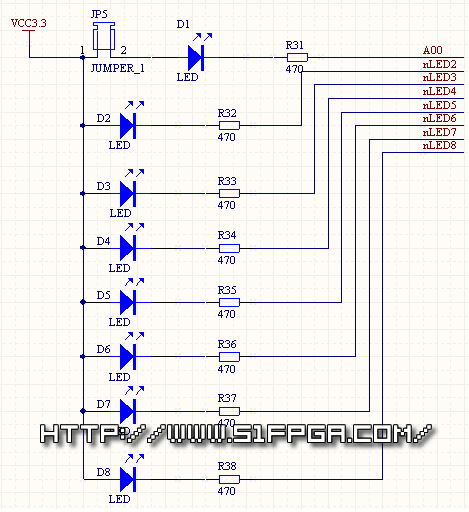

这个是我自己制作的开发板上的LED的原理图，一共有8个，IO和别的共用的，使用八个LED的时候板上的JP1和JP5全部戴上短接帽，JP2则空出。如果要点亮这些LED，只需要把与其相连接的FPGA管脚输出低电平“0”就可以实现这个功能了。（我焊板子的时候把LED1弄坏了，不能用。）

LED管脚对应的情况如下：

D1------PIN_97

D2------PIN_94

D3------PIN_91

D4------PIN_84

D5------PIN_82

D6------PIN_78

D7------PIN_76

D8------PIN_74

本文均采用输出“0”点亮的模式，以下就不再另外再说明了。

3. 程序设计

（1）利用连续赋值语句assign实现，文件名ledlight1.v

程序代码：

// Light 8 LED

// Designed By Smokingfish @ www.51FPGA.com zhiyuh@163.com

module ledlight1 (LED);

output [7:0] LED;

assign LED=8’b10101010;

endmodule

（2）利用过程赋值语句来实现，文件名ledlight2.v

程序代码：

// Light 8 LED

// Designed By Smokingfish @ www.51FPGA.com zhiyuh@163.com

module ledlight2 (LED);

output [7:0] LED;

reg[7:0] LED;

always

begin

LED=8'b10101010;

end

endmodule

4. 实验步骤

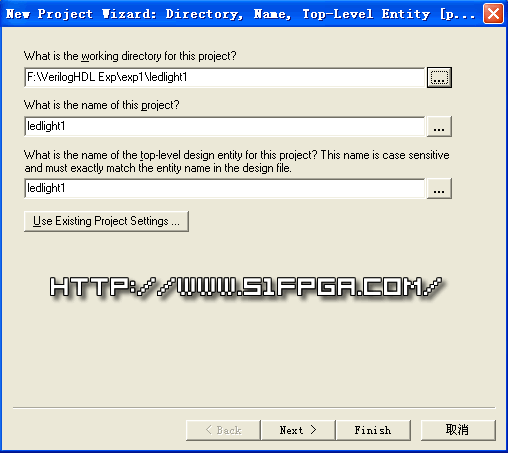

（1）打开Quartus II软件，进入集成开发环境，点击File->New project wizard..新建工程项目ledlight1，直接点击Finish。（也可以在这里选择所用器件，这次我就不这样弄，你可以自己试试，点击Next>，后面我会讲怎么选择芯片的）

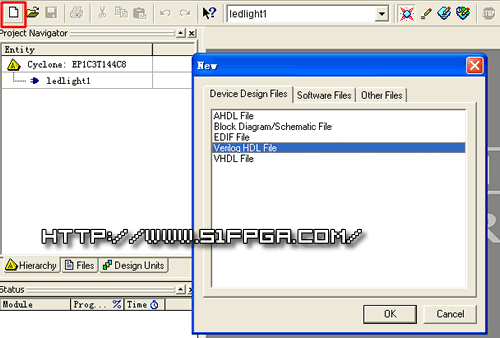

（2）点击File->New..在该项目下新建Verilog HDL源程序文件ledlight1.v（或者直接点快捷图标，下图中红色部分），输入上面的源程序代码并保存。

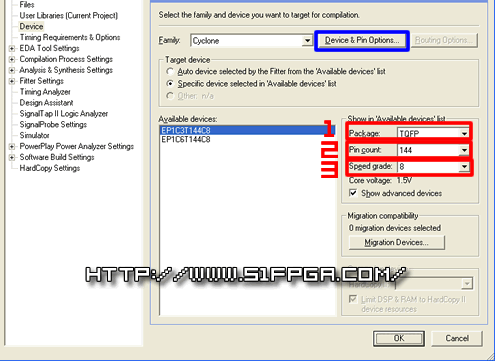

（3）下面选择所用的FPGA器件----EP1C3T144C8，以及进行一些配置。点击Assignments->Device..，出现下面的对话框。面对一堆的器件如何选择呢？有个快捷的办法：

第一步：选择封装——TQFP；

第二步：选择管脚数目——144；

第三步：选择器件速度等级——8。

这下就只有两个选择了，容易吧：）选择EP1C3T144C8，先不要着急ok，还有一些要设置的。看见蓝色那部分没有，点一下。出现下面这个对话框。

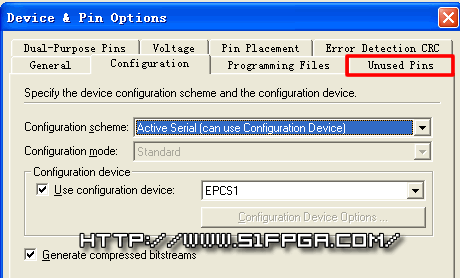

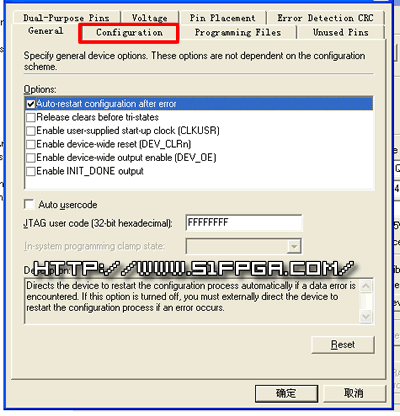

点击红色的部分Configuration，出现下面一个对话框，从Configuration Device下拉菜单里面选择EPCS1。

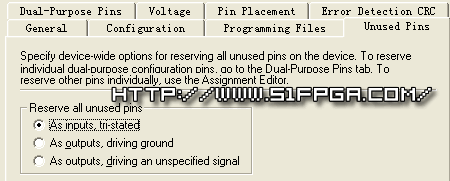

然后再点击红色的部分Unused Pins，选择不需要使用的IO功能。选择As inputs，tri-stated。这个的含义写的很清楚，不需要我多讲了吧：

Reserves all unused pins on the target device in one of three states: as inputs that are tri-stated, as outputs that drive ground, or as outputs that drive an unspecified signal.

点击两次ok，回到主界面。

（4）为工程项目锁定引脚：

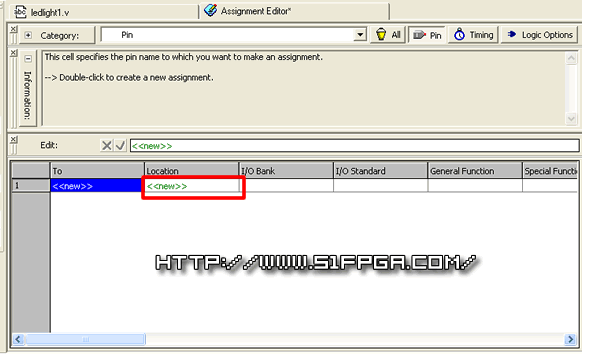

点击Assignments->Pins,出现下面的窗口，点击蓝色方，填入LED[0]，红色的下拉框里选择PIN_97，以此类推，把LED[0]---LED[7]全部分配好。

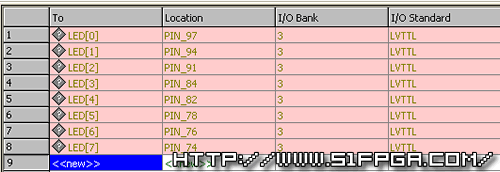

分配好之后如下图所示：

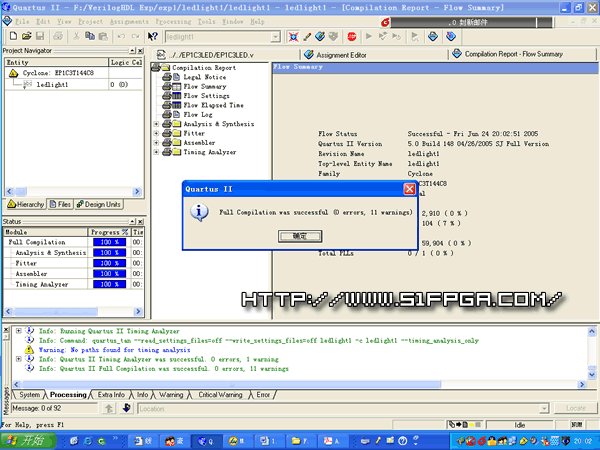

（5）编译工程项目：点击Processing->Start Compilation，然后就是编译了，很快就能看到成功的字样，如下图：

（6）仿真：这么简单的一个东西就暂时不需要仿真了，以后再讲这个吧：）

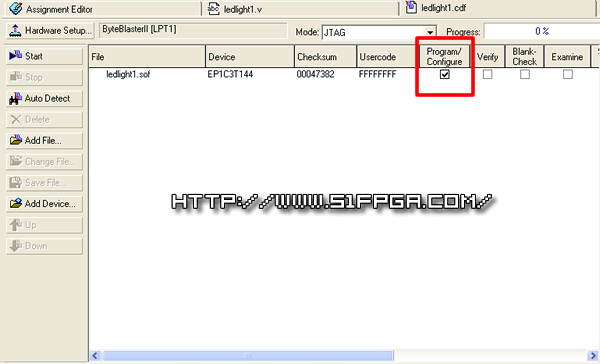

（7）下载目标文件到板子上：点击Tools->Programmer，出现下面这个窗口。选中Jtag模式，并且选中红色部分里面的框框，然后点Start：

下载过程中可以看到Progress进度条的进展：

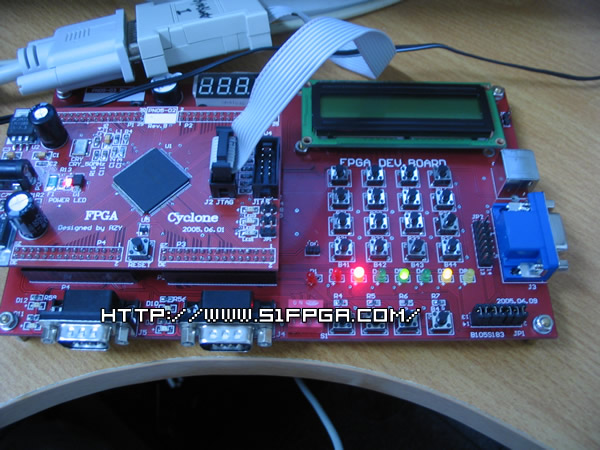

终于完成了，可以看到板子上的8个LED间隔点亮了（我的第一个灯焊盘坏了，前面说过了）——如下图，高兴吧，原来一切都这么简单，通过这个实验，基本就知道了如何使用Quartus II了，开发的流程也有一个比较清楚的认识，也方便进行以后的实验了。

采用第二种方法编写的源代码的开发流程一样的，大家可以实验一下，不过记得注意，文件夹的名字一定要和工程名一样才行，否则编译是没有办法通过的。

第一次写这么长的教程，贴图把我弄得够戗，还是不熟这些东西啊，以后一定加油，希望大家也能多多支持：）有什么问题和建议也请给我意见和建议，不要给我板砖就行。

以下是网友心灵绿汀提供的VHDL代码，我不会这个，所以也就没有办法说对不对，应该没有问题吧，呵呵：

程序代码：

--lightled1

library ieee;

use ieee.std_logic_1164.all;

entity ledlight1 is

port(led:out std_logic_vector(7 downto 0));

end;

architecture behav of ledlight1 is

begin

led<="10101010";

end;
