阻抗设计准则
2013-01-14
标签:

第三篇:阻抗测试模设计准则

1.尺寸要求:

A). 特性阻抗

B). 差别阻抗

C). 说明

* 测试孔尺寸:DIA:1.1-1.05MM PTH

(由CAD 组加)

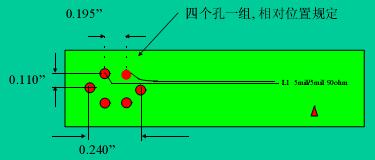

* 对于特性阻抗同一排两个孔为一组,中心距为0.141”,

对于差别阻抗,四个孔为一组,相对位置不变。与测

试探头保持一致。

* 以上尺寸一般均固定不变。

*备注:但考虑利用率时可以将线弯曲,以减小面积

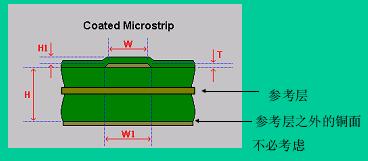

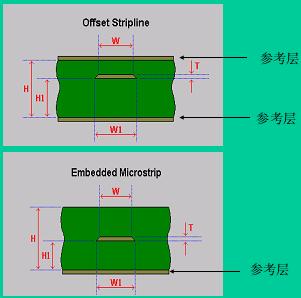

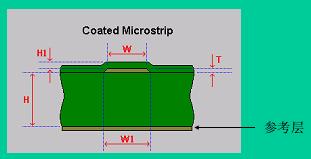

2.参考层判定准则:

在Master A/W上找到测试线,其正下方和正上方的最邻近的

铜面即为参考层。

3.设计要点:

A).参考层铜面必须延伸过线边80mil以上:

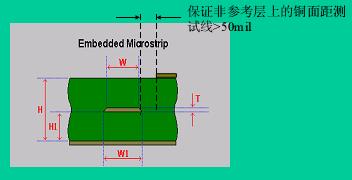

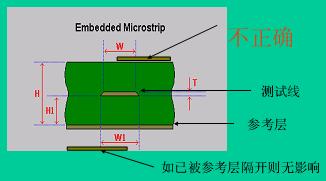

B). 测试线正上方和正下方除参考层铜面外不允许有任何

其它铜面,包括我们的蚀刻标记。

C).外层加铜皮,离线路30mil(min), 注意不要违背以上B)中的要求。

D). 测试线,测试孔要求

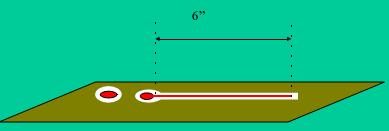

*如无特别要求,测试线长:6”

*所有测试孔PAD(包括Thermal PAD):DIA0.065”

Clearance :0.080”

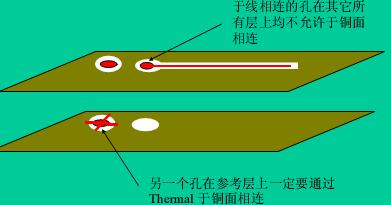

*每组孔仅于一层测试线相连

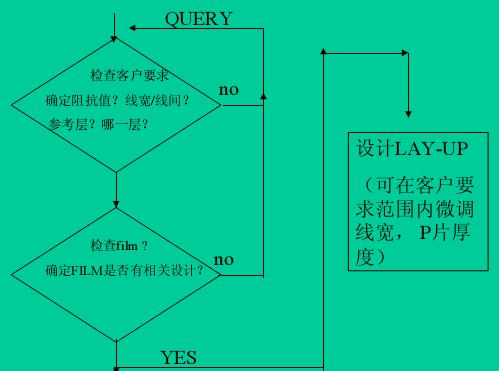

第四篇:设计阻抗流程

第五篇:常规设计

1.外层5MIL线60OHMS

用2116 一张(4.5+/-0.5mil),线宽控制为4.5+/-0.5MIL

2.外层4MIL线60OHMS

用2116 LR一张(4.2+/-0.5mil),线宽控制为4+/-0.5MIL

3.外层5MIL线55OHMS

用2116 LR一张(4.2+/-0.5mil),线宽控制为5+/-0.5MIL

共 2 页   上一页12
