第四章 综合后的项目执行

执行是将生成的位文件下载到FPGA的最后一个步骤。

同时创建不同的时序模型（post-translate模型，post-map模型和post-PAR模型）和时序报告。

ISE，唯一可以用来执行的工具

ISE控制着设计流的各个方面。通过Project Navigator界面，可以进入所有不同的设计实体和实际执行工具。同时也可以访问于工程有关的文件和文档。Project Navigator包含一个平坦的目录结构；

在演示项目中，ISE的一些贫乏的功能不得不让道给其他的第三方软件，例如ModelSim.Pro和Synplify.Pro，因此ISE一般仅仅被用作执行工具。

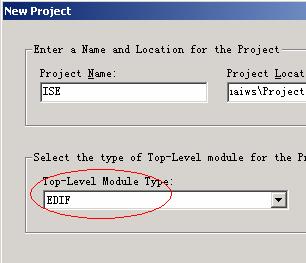

• 启动ISE，用“EDIF”作为文件输入；（“EDIF”文件由Synplify.Pro软件生成，作为终端设计文件，可以被大多数的FPGA开发环境识别，例如ISE，Quartus，ispLevel。）



• 在建立了ISE工程后，可以加入其他两个文件，一个是与内核相关的“*.xco”文件，另一个是与DCM结构有关的“*.xaw”；

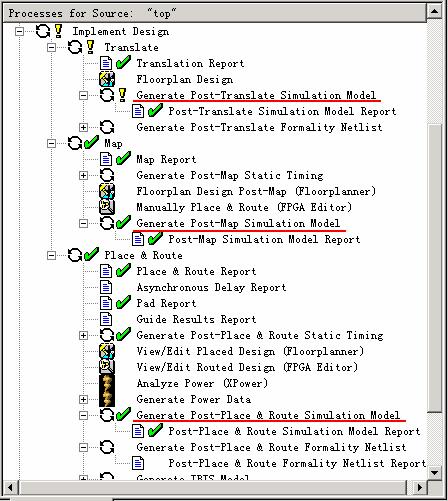

• 现在可以生成需要仿真的所有的模块；（点击下划红线的选项）
• 如果想仿真post-PAR模块，最好首先定义引脚，特别是专用的外部时钟引脚；

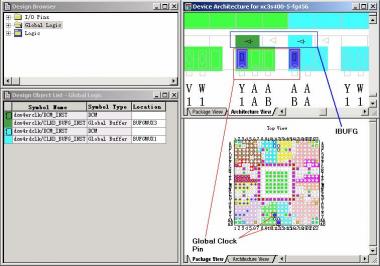

• 启动“map”程序中的“Floorplaner”选项来定义引脚；
• “DCMs”和“IBUFGs”应该被放在正确的位置。





第五章 不同类型结构的仿真

仿真是用来验证设计的时序和功能是否正确的调试方法之一。

在验证调试电路和观察波形的过程中，应该进行四个不同类型的仿真。

不同的仿真类型针对的不同的平台。功能仿真用来验证设计的功能是否正确；

post-translate仿真用来验证设计的基于原语延时；post-map仿真用来仿真基于原语延时和网络延时；最后，post-PAR仿真在post-map仿真的基础上加入了输入输出和布线延时。

我不会给出演示设计的全部详细的仿真过程，但是给出了重点和重要的步骤。只给出了post-PAR仿真过程，列出了对于所有其他三种仿真需要的不同文件。（实际上，不同的文件是不同的参考时序模型:_translate.v是post-translate模型，_map.v是post-map模型。）

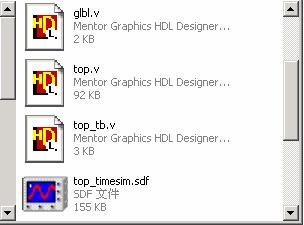

• 对于post-PAR仿真，需要四种类型的文件，“glb1.v”是用来作FPGA全局复位的（从“$Xilinx/verilog/src”目录中拷贝），“_timesim.v”用来作post-PAR仿真（必须命名为.v），用来作仿真用和_timesim.sdf用来作时序后注。



• post-map仿真跟上述类似，post-translate没有“*.sdf”文件，功能仿真除了没有“*.sdf”文件外还没有“glb1.v”文件；

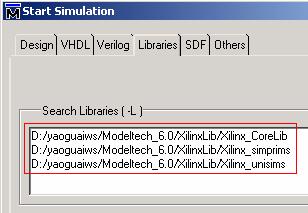

• 通过点击“Simulation”菜单下的“Start Simulation”命令把前面讨论过的三个Xilinx库文件加入到当前仿真库中；

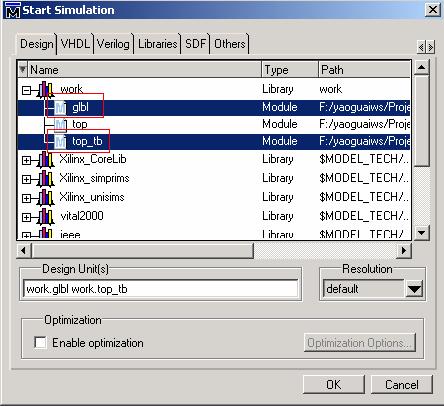

• 在“Design”栏中选择“glb1”和“”，仿真设计；
• 在“Transcript”窗口中输入“add wave*”命令，你就可以到在波形窗口中出现了信号。
