9）系统的配置和硬件验证

首先选中pic_top，执行Generate Programme File ，生成配置文件，如图4.55所示。

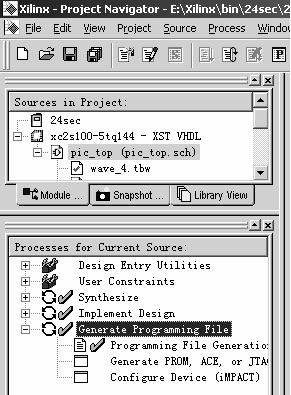

图4.55 配置文件生成示意图

接着双击Configure Device（iMPACT），启动iMPACT进行配置。设置配置方式选为Slave Serial Mode（如图4.56所示），对应的下载板上拨码开关也设置成Slave Serial Mode模式，即M0，M1，M2，PROG，JTAG，SV_SrI对应的状态为OFF，OFF，X，ON，OFF，ON。单击完成，运行后弹出Add Device 对话框，选中pic_top.bit （如图4.57所示），点击打开按钮，这时窗口中会出现芯片图样（如图4.58所示），点右键，选Program，即执行编程下载功能。执行完毕后出现Programming Succeeded（如图4.59所示），则表示下载成功。下载成功后，即可根据系统的设计要求在EDA实验开发系统上进行硬件验证。

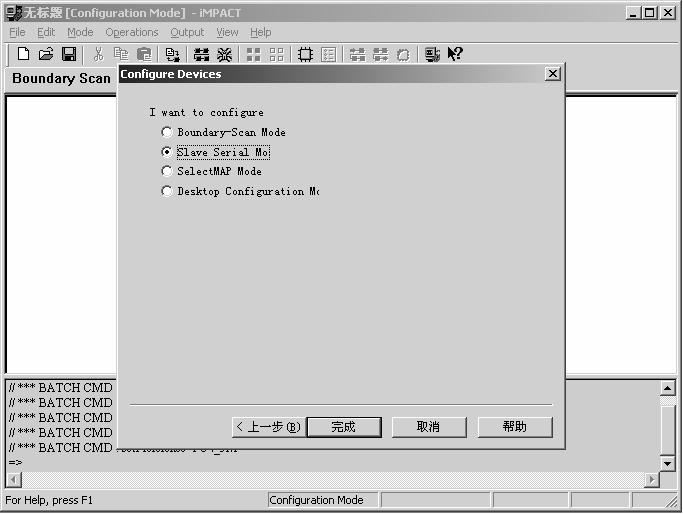

图4.56 配置方式选择示意图

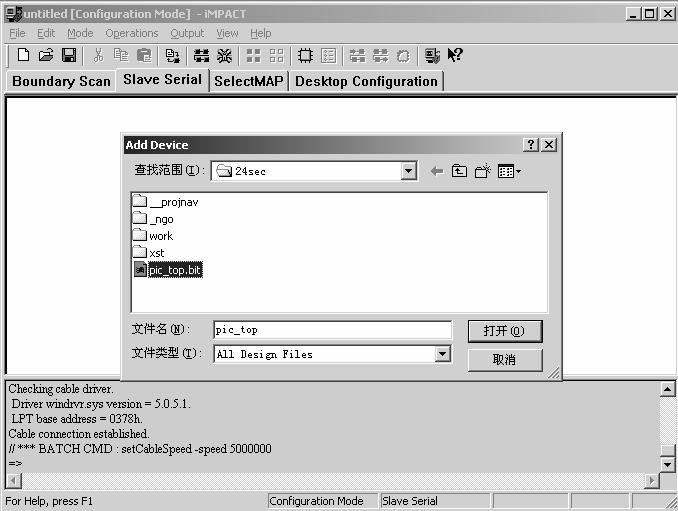

图4.57 下载文件选择示意图

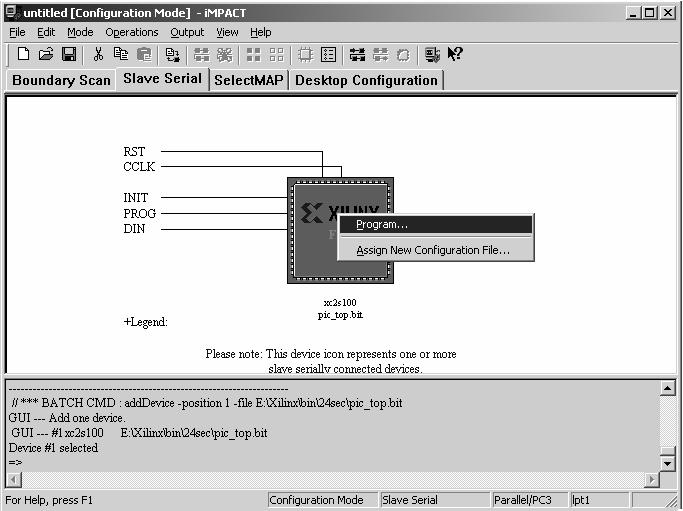

图4.58 下载操作示意图

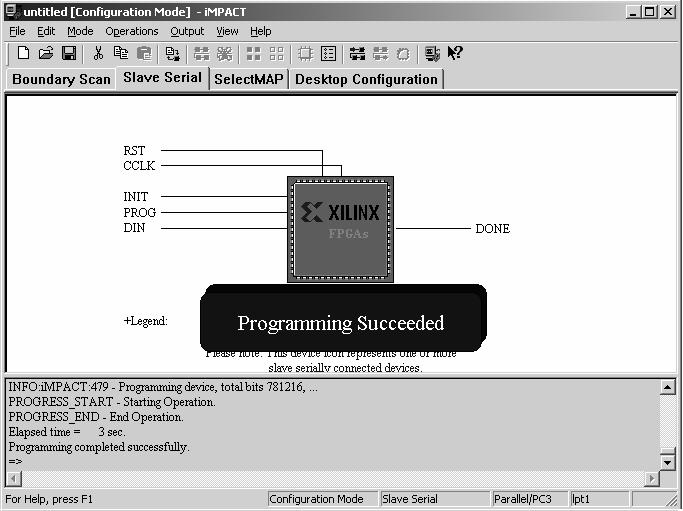

图4.59 下载成功示意图
