4从并行flash中boot

4.1并行flash配置控制器

Nios II应用常常把Nios II 程序和FPGA配置数据都存放在flash中。这就需要一个配置控制器来驱动flash输出配置数据完成FPGA的配置。配置控制器可以用一片CPLD来实现。Flash除了可以存贮FPGA配置数据和Nios II程序外还可以存贮其它数据（比如只读文件系统）。Flash中的配置数据区还可以分为两个区，一个用于用户逻辑，另一个用于出厂逻辑。当用户逻辑配置失败后，就会自动使用出厂逻辑，保证任何时候都有一个配置可以工作。另外，配置控制器还可以接收来自Nios II 的重配置请求，并驱动FPGA重新配置，完成FPGA的现场升级。Stratix开发板的配置控制安排偏移量为0的地方存放Nios II程序，而FPGA用户配置逻辑从偏移量0x600000开始，出厂配置则从偏移量0x700000开始。

Stratix开发板的并行flash配置控制器其实是一个地址序列生成器，地址生成器的输入时钟是板上时钟的4分频（比如，板上的晶振时钟是50MHz，则地址生成器的时钟就是12.5MHz）。上电的时候，由上电复位芯片提供的复位信号复位，地址生成器初始化为用户逻辑的配置数据的偏移量（比如Stratix板是0x600000），然后开始计数并驱动地址由低往高增长，使flash送出对应地址的配置数据。配置控制器监测FPGA的config_done信号，一旦发现FPGA配置完成就停止计数，并置flash的地址和其它控制线为高阻，以免影响Nios II对flash的操作。FPGA配置完成后，内部逻辑开始生效，复位Nios II，Nios II开始从reset地址执行程序。

4.2 直接在Flash中运行程序

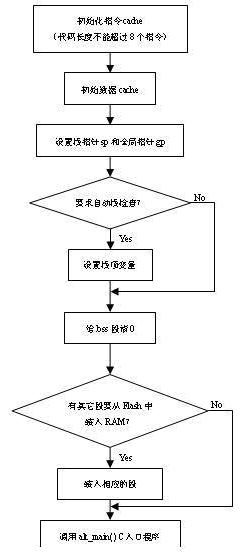

嵌入式应用有时希望程序能够直接在flash中运行，以节约RAM空间，降低成本。为了使程序直接在flash中运行，可以在SOPC builder中设置reset地址在flash中，连接程序的时候可以指定程序的.TEXT段和.RODATA段存放在flash中，而让.RWDATA和堆栈放在RAM中（这2个段都是可读写的，不能放在flash中）。同时还可以在SOPC builder中指定exception地址到flash中，也可以节约一点RAM空间。由于最后的flash映象文件.flash文件（.flash文件其实是.srec格式的文件）中没有bss段，所以程序的开始必须在RAM中建立bss段并清0，同时也把.RWDATA段从flash中拷贝到RAM中（.RWDATA段在程序运行的时候必须在RAM中），并设置好栈，建立好C程序的工作环境然后调用C用户入口函数。这些工作都是由Crt0.s来完成的。下面是Crt0.s在flash中运行的工作流程：

4.3 在RAM中运行程序

程序在flash运行通常比在RAM中慢，所以有时也希望程序能够在RAM中运行。Nios II的reset地址仍然指向flash中（reset地址不能指向RAM，RAM在上电复位时还没有被初始化），在连接程序的时候可以把每个段都指定到RAM中，在SOPC builder中也可以把exception部分指定到RAM中。这样连接生成的可执行文件.elf文件就是适合在RAM中运行的程序。但在实际应用中这个程序最终存放在flash中，所以需要有一段bootloader代码，用于把flash中的程序映象拷贝到RAM中运行。工具elf2flash能够根据情况自动给你的程序在生成.flash文件时添加“程序记录”和bootloader。elf2flash判断其后随参数reset地址（就是Nios II的reset地址）和程序的入口地址是不是一样，如果一样就不添加“程序记录”和bootloader，如果不一样就添加。这个bootloader根据各个“程序记录”把程序映象拷贝到到RAM中并从RAM中执行。和EPCS一样，每个“程序记录”由两个32位的数据组成，一个是程序的长度，一个目的执行地址（即程序的运行地址）。Stratix 开发板上flash中的存贮分布如下：

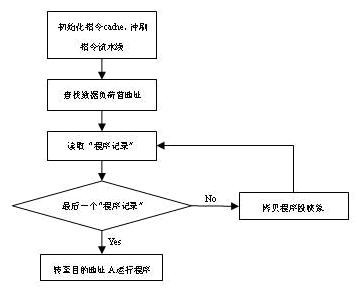

Bootloader的工作流程如下：

运行完bootloader后仍然要执行Crt0.s，但此时Crt0.s的流程和程序在flash中直接运行的情况有一些区别：它没有初始化指令cache，也不会企图去装载别的段，这些步骤已经在bootloader中完成。程序映象已经包含这些段，在搬移程序映象的同时也装载了相应的段（.RODATA段，.RWDATA段和.EXCEPTIONS段），程序映象中不包含.bss段和栈，所以仍然需要清.bss段以及设置栈指针和全局指针。Bootloader没有存取存贮器数据，因此没有初始化数据cache，所以Crt0.s仍然要初始化数据cache。
