第2课:利用添加好的零件库,进行画第一个可以自动布线的原理图

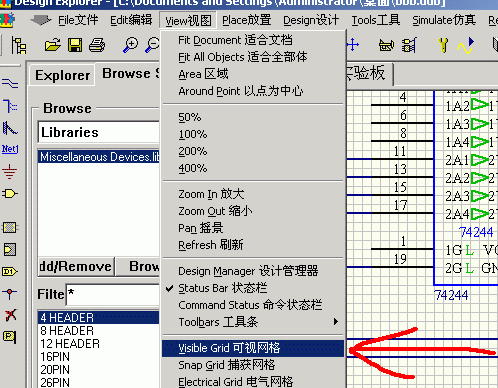

首先要先设置一下，去掉讨厌的网格显示

在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线

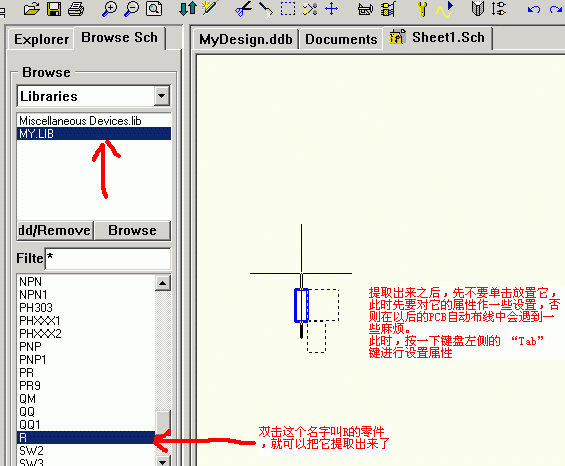

1.如何调出SCH零件进行并且进行属性设置

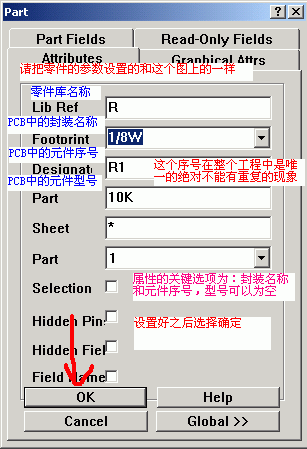

2.如何正确的设置SCH零件的属性

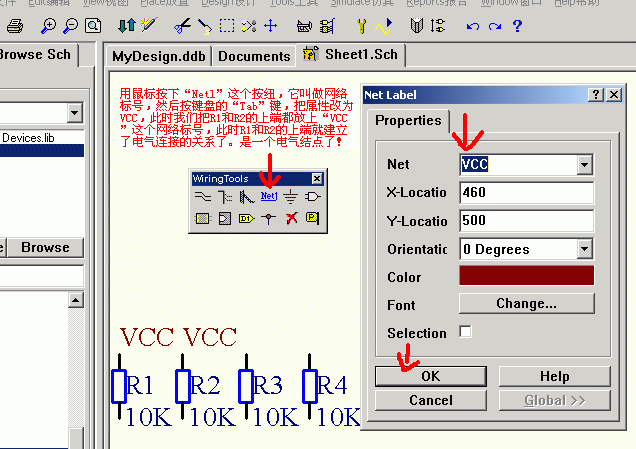

3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板

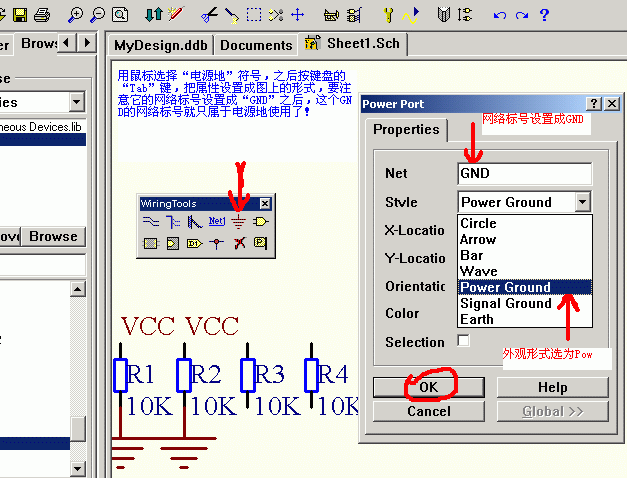

4.电源地的设置，这可是整个电气系统的半边天了

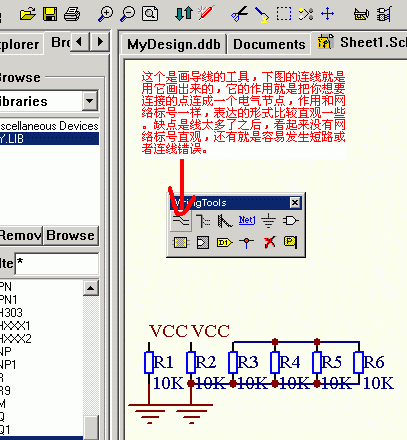

5.连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具
