MAX1811是美信公司生产的USB接口单节锂电池充电控制器，它可以直接由USB端口供电，或由其他外部电源供电，电源电压可达+6.5V。

1 特性

MAX1811无须微处理器控制，最大充电电压可由引脚设置为4.1 V或4.2 V，最大误差为0.5%。

MAX1811对电池充电电流可通过逻辑控制电路置为100mA或500mA，符合USB的电流标准。MAX1811工作于线性模式，无须外部电感，内置的MOSFET功率开关有效节省了线路板尺寸。

当采用U部端口电源给电池充电时，对于低功率USB端口，应将MAX1811芯片的SETI端电位拉低，其充电电流设定为100mA，对于高功率的USB端口，应将MAX1811芯片的SETI引脚接高电平，此时充电电流设定为500mA；将5ETV端接高电平或接低电平，锂电池的充电电压分别被设置为4.2 V或4.1 V。MAX1811的CHG端允许芯片在充电期间点亮LED。

2 引脚功能

MAX1811采用增强散热型8引脚SO封装，允许耗散功率为1.4 W：另外，MAX1811内部还带有热保护二极管，进而降低了充电器的成本与尺寸。MAX1811引脚功能如下表。

3 MAX1811锂电池充电控制电路

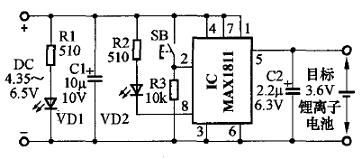

该电路的充电电流有100mA (图中开关SB断开时)、500mA(图中开关S闭合时)两挡可供选择。电路允许的MAX1811的第1脚按图连接时，最高充电电压为4.2V；第1脚与电源负端连接时，最高充电电压为4.1V。一旦达到最高充电电压时，充电电流就急剧减少，并维持最高充电电压不变。图中，VD1作为电源指示，VD2作为充电指示，灯亮表示正在充电，灯灭表示充电结束。
