c)寄存器的设置，这些也不困难。下面就让我们一起一口一口的将 S3C2410 的LCD寄存器统统吃掉！首先介绍一下我这块屏，这是日立的一块 TFT 屏，大小为 640X240，可以支持到 16位色。与驱动有关的一张表

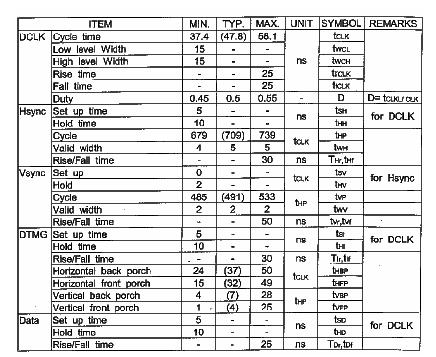

图二 LCD屏资料

有了这些信息，让我们看一下 LCD寄存器的设置。

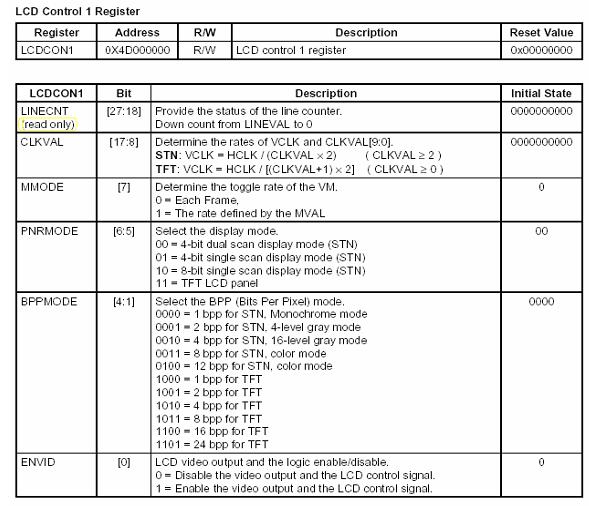

LCD控制器1

• LINECNT－－－这是一个只读的数据，我们当然没有必要理它
• CLKVAL－－－ 这可是一个很有用的参数，其实没必要管它后面的计算，我们可以通过实际的测试来得出一个有效的值，对于320x240 的屏一般设置为 7 就可以了，而对于 640x480 的屏，该值可以小一点。对于后面的计算公式及注释(STN: CLKVAL >= 2，TFT: CLKVAL >= 0),我不知道该如何去理解，因为在实际的应用中我点了一块 640X240 的CSTN 屏，当我的 CLKVAL = 1 时才达到了一个最佳的效果，这似乎与说明书相违背，我也解释不清为什么？！
• PNRMODE－－－ 这个应该不用多做解释，大家一看都明白了，对于 TFT 屏，只能设置成 11,而对于 CSTN 屏，可能需要根据实际屏的信息去设置，我遇到的屏都设置成 10，即 8bit 单扫描模式。对于4bit单扫描、4bit 双扫描、8bit 单扫描的说明在 s3c2410 的手册中有详细的介绍，大家可以去参考一下。
• BPPMODE－－－ 这个参数更不用多说了吧，就是设置屏的颜色位数喽。
• 这些参数的设置都很简单，我给出我这块屏的定义：

  lcdcon1: LCD1_BPP_16T | LCD1_PNR_TFT | LCD1_CLKVAL(1),

• 同时，我也给出一块 CSTN 屏的寄存器参数信息

  lcdcon1: LCD1_BPP_12S | LCD1_PNR_8S | LCD1_CLKVAL(9),

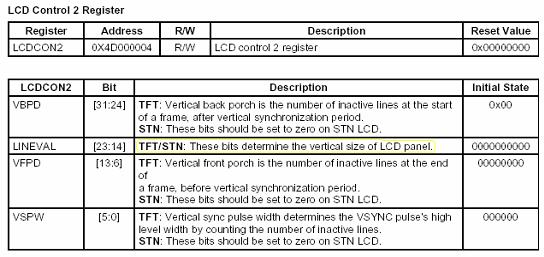

LCD控制器2

对于 TFT 屏必须要填，至于什么意思怎么翻译，相信大家都比我的水平强，自己翻译吧。我只说明从 LCD中如何将这个值“扣”出来。

很容易，看一下图二 LCD屏资料，对比一下得出如下信息：

• LCD2_VBPD:

  Vertical back porch典型值为 7

• LCD2_VFPD：

  Vertical front porch典型值为 4

• LCD2_VSPW：

  Vsync Valid width典型值为 2

• 关于 LINEVAL 在程序的后面将会提到，此处不必理会。
• 经过分析，我们知道了如何设置 LCD2：

  lcdcon2: LCD2_VBPD(7) | LCD2_VFPD(4) | LCD2_VSPW(2),

• 对于 STN（CSTN）屏，这个寄存器的设置最简单，将 VBPD、VFPD、VSPW 都设置成 Zero 就可以了。即

  lcdcon2: LCD2_VBPD(0) | LCD2_VFPD(0) | LCD2_VSPW(0),

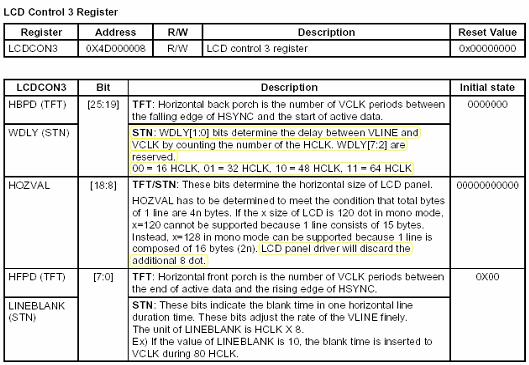

LCD控制器3

对于 TFT 屏，很容易将 HBPD 和 HFPD 找出来，如下

• LCD3_HBPD:

  Horizontal back porch典型值为 37

• LCD3_HFBD:

  Horizontal back porch典型值为 32

• 对于 HOZVAL 同样会在后面提到，此处暂时不管
• 经过分析，我们知道了如何设置 LCD3：

  lcdcon3: LCD3_HBPD(37) | LCD3_HFPD(32) ,

• 对于（STN）CSTN屏，我没有很好的理解 WDLY 和 LINEBLANK 的真正涵义，通过改变这两个参数的值，我也没有得到特别明显的差异，我一般设置为：

  lcdcon3: LCD3_WDLY_16 | 0x10 ,
