3.好了，在硬件工程师的帮助下，硬件接好了，那就该我们做软件的干活了，编写驱动吧

1）

让我们首先看一下 RGB数据结构的定义

在 s3c2410fb.c 中找到如下信息

static struct s3c2410fb_rgb xxx_tft_rgb_16 = {

red:{offset:11, length:5,},

green: {offset:5, length:6,},

blue: {offset:0, length:5,},

transp: {offset:0, length:0,},

};

这是对 16 位色的 RGB 颜色进行定义，R：G：B：I = 5：6：5：0，即我们常说的565 显示方式。呵呵，为了让有些朋友更好的理解，我多罗嗦几句，我们随便写一个 16 位数据的颜色数据（为了分析的方便，我把它写成二进制）

RGB = 10101101 10111001

根据上面的结构定义我们来分析一下 RGB 各是多少（因为没有透明色，我们不去分析）

a)blue: {offset: 0,length: 5} 偏移量为 0，长度为 5，我们从那个 RGB 中提取出来便是“11001”

b)green:{offset: 5,length: 6} 偏移量为 5，长度为 6，我们从那个 RGB 中提取出来便是 101 101

c)red:{offset: 11, length: 5 } 偏移量为 11，长度为 5，我们从那个 RGB 中提取出来便是 10101

d)我们得到了一个 RGB 值为 13：45：200，就是这个颜色

e)那么反过来，有了 RGB的值我们该如何，因为 RGB 的有效位数都不足一个字节（8 位），那我们只能忍痛割爱了，舍弃掉低位数据，代码如下

r=(rDat&0xF8);

g=(gDat&0xFC);

b=(bDat&0xF8);

hight=r|(g>>5);

low=(g<<3)|(b>>3);

color=(hight<<8)|low;

记住，这段代码在 GUI 程序中是有用的

2） 对于 8 位色（256 色）的数据结构定义

static struct s3c2410fb_rgb rgb_8 = {

red:{offset:0, length:4,},

green: {offset:0, length:4,},

blue: {offset:0, length:4,},

transp: {offset:0, length:0,},

};

这是原程序中给出的定义，我感觉有些错误，我认为应该为 R：G：B = 3：3：2

static struct s3c2410fb_rgb rgb_8 = {

red:{offset:5, length:3,},

green: {offset:2, length:3,},

blue: {offset:0, length:2,},

transp: {offset:0, length:0,},

};

因为没有亲自去调试，所以没有什么发言权，希望做过这方面的朋友给我一个答案。

3）

对于 CSTN 屏，一般都能达到 12 位色（4096 色）的，S3C2410 这颗芯片也是支持的，但是在软件方面要做的工作比较大，因为从原有的代码，我们找不到任何 12位色显示的迹象，另外 Linux 本身好像也不支持 12 位色的，如果你要作的事情比较简单，那你就自己写代码吧。我在此给出 12位色的数据结构定义

static struct s3c2410fb_rgb xxx_stn_rgb_12 = {

red:{offset:8, length:4,},

green: {offset:4, length:4,},

blue: {offset:0, length:4,},

transp: {offset:0, length:0,},

};

但是要完成 12 位色 CSTN 屏驱动程序的编写还有一些工作要做，稍后我会适当的向大家介绍。

4）

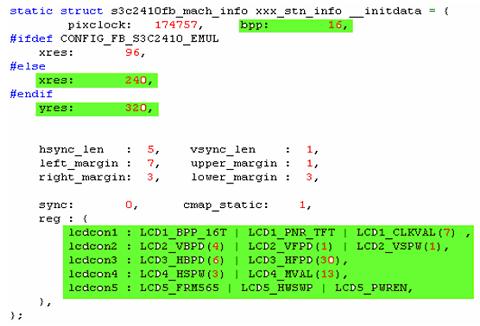

接着看下面的代码，其中要修改的部分已经用绿色标出，下面分别进行介绍。

a)颜色位数

bpp：16

如果你的 LCD 屏是 TFT 的，那一般都可以达到 16 位色或 24 位色，这也要看硬件怎么连接了，根据情况进行设置即可；

如果你的 LCD屏是 CSTN的，按照常规 LCD手册的介绍，一般都可以支持到8 位色（256色），而实际的 CSTN屏的显示效果都可以达到 12 位色（4096色），那可有很大的区别的，如果你要选择便宜的屏又要丰富的颜色，那就费点劲，完成 12 位色的驱动。

b)LCD屏的宽度和高度

xres: 240

yres: 320

这个就不用多说了，你的屏的分辨率是多少就设置成多少呗。
