MC34063是一单片双极型线性集成电路，专用于直流－直流变换器控制部分。片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

MC34063的封装形式为塑料双列8引线直插式。

特点：

能在3.0-40V的输入电压下工作

短路电流限制

低静态dianliu输出开关电流可达1.5A（无外接三极管）

输出电压可调

工作振荡频率从100Hz至100KHz

可构成升压、降压或反向电源变换器

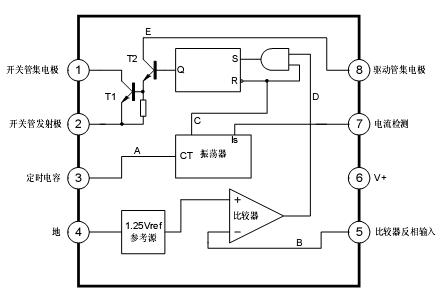

内部框图

电路原理

振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断的充电和放电，以产生振荡波形。充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。当C和D输入端都变成高电平时，触发器被置为高电平，输出开关管导通，反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制SI检测端（5脚）通过检测连接在V+和5脚之间的电阻上的压降来完成功能。当检测到电阻上的电压接近超过300mV时，电流限制电流开始工作。这时通过CT管脚（3脚）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

极限参数

典型应用电路

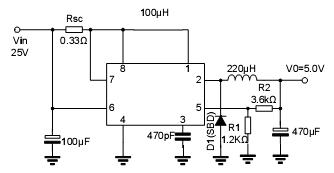

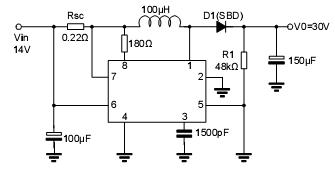

升压变换器降压变换器

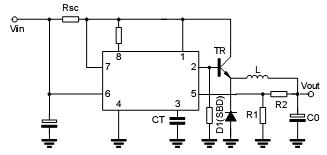

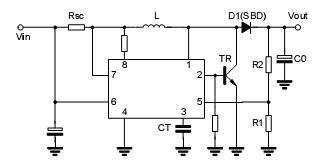

升压变换器 （大电流）降压变换器（大电流）

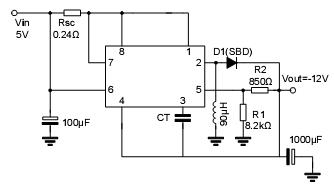

反向变换器
