由于上面的main.c没什么实质的程序运行，所以下面我们要运行一个ADC电压采集，并把采集值赋给定时器，实现定时器PWM的变化输出，驱动LED亮度发生变化的程序，这个程序我是从一个论坛上下载的，应该也是这个套件板的光盘里的内容。

我先把这个程序工程里的3个文件（main.c 、 tm8_interrupt_vector.c 、 STM8S207R.h）传上来，其实这个工程也是可以直接运行的，但为了让我们上面辛苦建立的工程发挥下作用，所以还是继续沿用上面的工程，然后把我上传的3个文件名里的main.c 、 tm8_interrupt_vector.c 里的内容复制到我们刚才建立好的工程对应的文件里；并把STM8S207R.h这个文件复制到我们工程目录下，并添加到工程里，这个头文件是必须的。

大家先下载这3个文件：

点击此处下载 :LED.rar

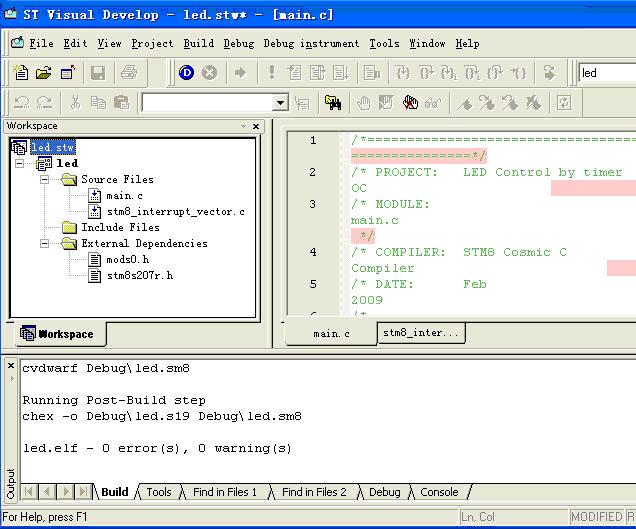

然后编译程序，成功！

嘿嘿，下面要把实验板连接到电脑调试了。

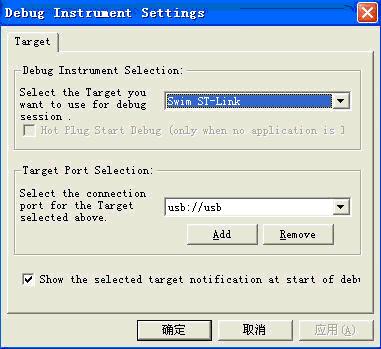

不过在连机调试前，要先设置下Debug instrument的Target Settings…，实验板配套的是ST LINK，所以就选ST LINK就可以了。

还有一个重要的，差点忘了，那就是STM8S小板需要接独立的外部电源，DC9~12V，插座是内正外负，别搞错正负极了。

接上电源，板上的D4电源指示灯应该亮起，用USB连接线把ST LINK连接到电脑的USB。

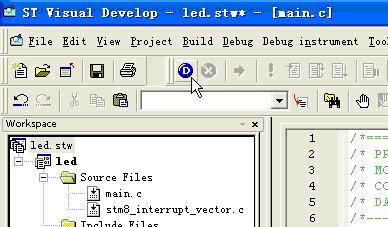

然后点击DEBUG按钮，进入仿真调试界面

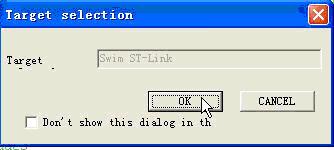

中间有一个确定窗口需要确定下就可以了。

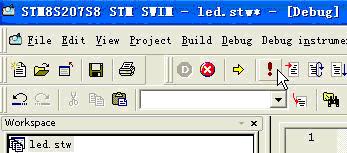

进入仿真界面后，执行RUN按钮运行程序，这时候实验板进入全速运行的状态，可以看到实验板上的LD2发光二极管以一定的频率在闪烁，LD1微亮，这时候顺时针旋转板上的那个电位器，可以发现LD2的闪烁频率变慢，同时LD1的亮度增强。逆时针旋转电位器则反之。

OK，至此STM8S的基础入门到此结束，由于工作繁忙，更深入的了解学习请大家多多探讨，这样才能进步得更快。谢谢～

本工程里的这个ST公司写的测试程序里有详细的英文注释，看看基本都能看懂。中断函数需要在tm8_interrupt_vector.c里写，大家注意下就可以了。现在没有用到什么ST的函数库，所以感觉像在用C语言开发AVR，差别不大。

时间仓促，难免有错别字，请大家谅解。
