这里我们将让我们的FPGA播放声音和音乐。我们从产生一个单频音开始。然后,逐步让它实现一些更加有趣的功能,例如播放警笛和曲子。

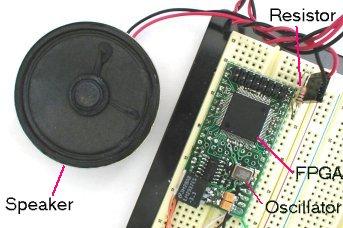

这个工程中用到的硬件器件包括:一块Pluto板、一个扬声器(speaker)以及一个1千欧姆的电阻(resistor)。
关于此硬件系统的一个更加正式的表示方法如下图所示:
振荡器(oscillator)产生一个固定频率输入到FPGA,FPGA将此频率分频后驱动一个I/O口。这个I/O口通过一个1千欧姆的电阻连接到一个扬声器。通过改变这个I/O口的输出频率,就可以使扬声器发出各种声音。
HDL(硬件描述语言)设计
这里将分三部分来描述它:
FPGA 可以很容易就实现二进制的计数。让我们从一个16位的计数器开始。首先从25MHz的时钟开始,对于这个时钟信号,我们可以简单的应用计数器来实现“分频”。一个16位的计数器从0计到65535(一共65536个不同的值)。计数器的最高位将以25000000/65536=381Hz的频率翻转。
对应的Verilog HDL语言如下所示:
代码
计数器的最低有效位(counter[0])以12.5MHz的频率翻转,类似的counter[1]以6.125MHz的频率翻转,以此类推。我们使用最高有效位(counter[15])来驱动扬声器。这样就可以给扬声器输出一个很好的381Hz的方波。
好了,与其产生一个随机的频率,为何不试试得到一个440Hz的频率。这个频率就是“A”调的频率。这样一来,我们需要将25MHz的信号56818分频,下面是对应的Verilog HDL代码。
代码
问题来了,输出信号的频率虽然是希望的440Hz,但是其占空比不再是50%。因为低电平从0一直维持到32767(期间counter[15]等于0),而高电平则从32768维持到56817。这样输出信号中,高电平的占空比仅为42%。
最简单的得到50%占空比的办法是添加一个状态,使输出信号先28409分频(56818的一半),然后再2分频。以下是修改后的Verilog HDL代码。
代码
下面的代码跟上面的代码效果完全一样,一个名为“clkdivider”的参数被添加到代码中,而计数器则变为向下技术(这个只是个人爱好问题).
代码
